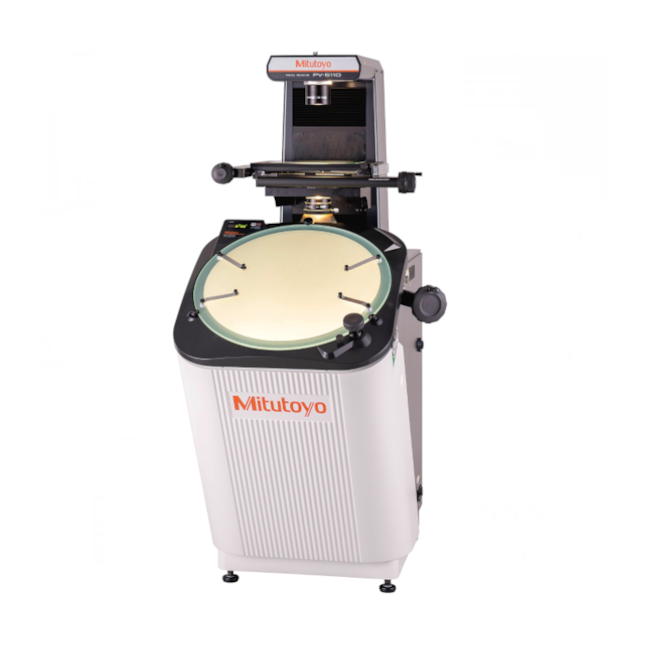

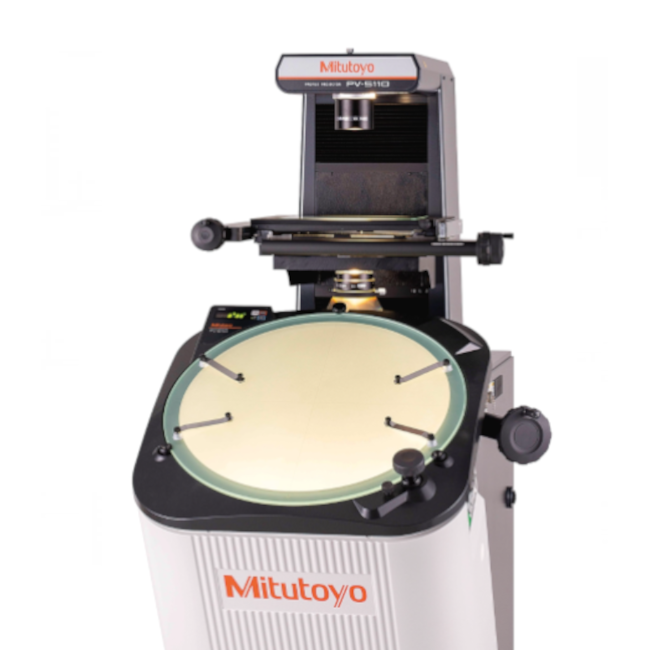

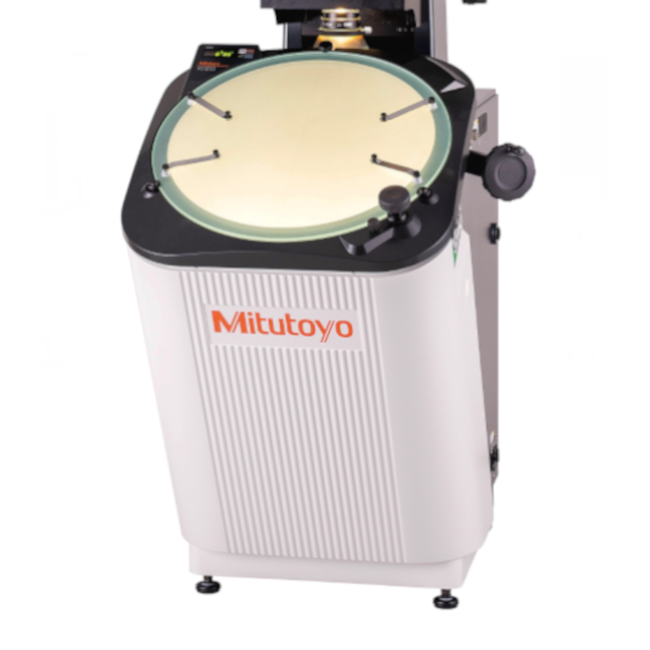

- O Projetor de Perfil Vertical PV-5110 304-919A da MITUTOYO é um instrumento de medição óptica que projeta uma imagem ampliada de uma peça sobre uma tela graduada. Essa imagem projetada permite realizar medições precisas de dimensões, ângulos e formas complexas de componentes;
- O PV-5110 304-919A é um projetor de perfil vertical reconhecido por sua robustez e precisão;
- Ele é amplamente utilizado em diversos setores industriais, como a fabricação de moldes, a produção de peças mecânicas e o controle de qualidade;
- Ideal para ser utilizado em medição de contornos, verificação de ângulos, análises de superfícies e controle de qualidade.

Características:
- Design Robusto: Construído para durar, o PV-5110 é ideal para ambientes industriais exigentes;
- Ampla Tela Giratória : A tela posicionada até 960mm permite a visualização clara de peças grandes e complexas. Sua inclinação de 32° proporciona conforto ao operador durante a medição;
- Display Digital: A leitura de ângulos é facilitada pelo display digital com iluminação LED, garantindo precisão e rapidez nas medições;
- Versatilidade: O equipamento pode ser equipado com diferentes lentes objetivas, permitindo a medição de peças com uma ampla gama de dimensões;
- Usando uma lente de 5x, pode-se obter um campo de visão de 100mm, facilitando o dimensionamento de peças maiores;
- Facilidade de Uso: A interface intuitiva e os controles ergonômicos tornam o PV-5110 fácil de operar, mesmo para usuários com pouca experiência.

- Série: 304;
- Imagem Projetada: Invertida;
- Tela com transferidor/Diâmetro efetivo: ø508mm (20");
- Tela com transferidor/Material da tela: Vidro com um lado fosco;
- Tela com transferidor/Rotação da tela: ±360° (Contador exibe ±370°);
- Tela com transferidor/Leitura de ângulo: Contador digital (LED), Comutação modo ABS/INC, Zeragem;
- Tela com transferidor/Resolução: 1' ou 0,01° (Selecionável);
- Tela com transferidor/Linha de referência: 90° (Linhas cruzadas);
- Lentes Objetivas/Ampliação: 5X, 10X (standard accessory), 20X, 50X, 100X;
- Lentes Objetivas/Tipo de encaixe: Engate rápido;
- Exatidão de ampliação/Contorno: Menos de ±0,1% da ampliação nominal;
- Exatidão de ampliação/Superfície: Menos de ±0,15% da ampliação nominal;
- Iluminação/Contorno: Lâmpada Halógena (24V, 150W) (No.515530) Zoom telecêntrico, Potenciometro de luminosidade, Filtro de absorção de calor, Ventoinha de refrigeração;
- Iluminação/Superfície: Lâmpada Halógena (24V, 150W) (No.515530) Zoom telecentrico, Chave seletora de brilho de 2 fases (Alto/Baixo) Filtro de absorção de calor, Ventoinha de refrigeração;
- Mesa de medição (X×Y): 200×100mm (164×68mm*3);
- Referência do fornecedor: 304-919A;
- Modelo: PV-5110;
- Marca: Mitutoyo.

*Atenção: Imagens meramente ilustrativas;

- 1: Projeção da Imagem: A peça a ser medida é posicionada na mesa do projetor. Uma fonte de luz projeta a imagem da peça através de uma lente objetiva sobre a tela graduada;
- 2: Ampliação: A lente objetiva amplifica a imagem da peça, permitindo a medição de detalhes minúsculos;
- 3: Medição: As dimensões e ângulos da peça são medidos diretamente na tela graduada, utilizando os instrumentos de medição fornecidos com o equipamento.
