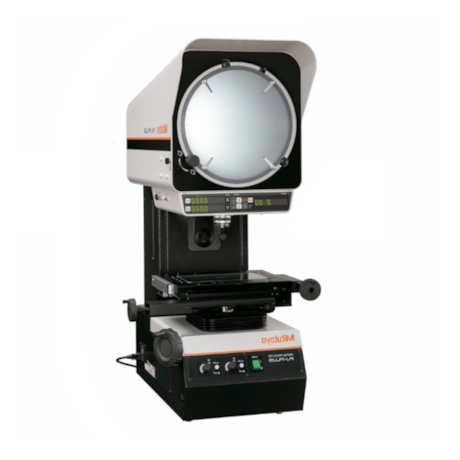

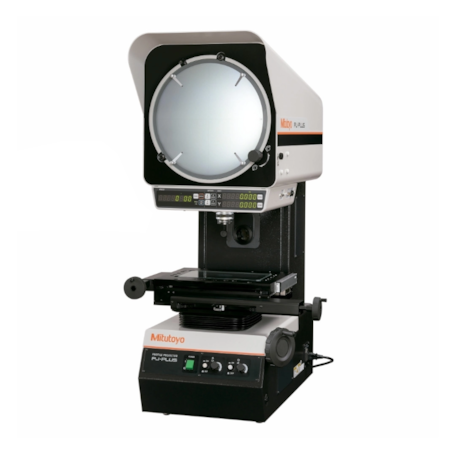

- O Projetor de Perfil PJ-P2010A-200 302-802-10 da Mitutoyo é um equipamento de medição óptica de alta precisão, amplamente utilizado em diversas áreas da indústria para realizar inspeções dimensionais e angulares de peças;
- Sua configuração vertical e design compacto o tornam ideal para a medição de uma ampla variedade de componentes;
- O PJ-P2010A-200 é um instrumento que utiliza um sistema óptico para projetar uma imagem ampliada de uma peça sobre uma tela graduada. Essa imagem projetada permite realizar medições precisas de dimensões, ângulos e formas complexas de componentes;
- Ideal para ser utilizado em medição de contornos, verificação de ângulos, análises de superfícies e controle de qualidade.

Características:
- Design Compacto: Ocupa pouco espaço em bancada, facilitando sua integração em diversas áreas de trabalho;
- Mesa de Medição Ampla: A mesa de 200mm x 100mm permite a medição de peças de tamanho médio;
- Iluminação LED: Oferece alta durabilidade e economia de energia, além de proporcionar uma iluminação uniforme da peça;
- Display Digital: O display digital integrado facilita a leitura de ângulos, oferecendo precisão e agilidade nas medições;
- Versatilidade: Pode ser utilizado com diferentes lentes objetivas, permitindo a medição de peças com uma ampla gama de dimensões;
- Facilidade de Uso: A interface intuitiva e os controles ergonômicos tornam o PJ-P2010A fácil de operar, mesmo para usuários com pouca experiência.

- Série: 302;

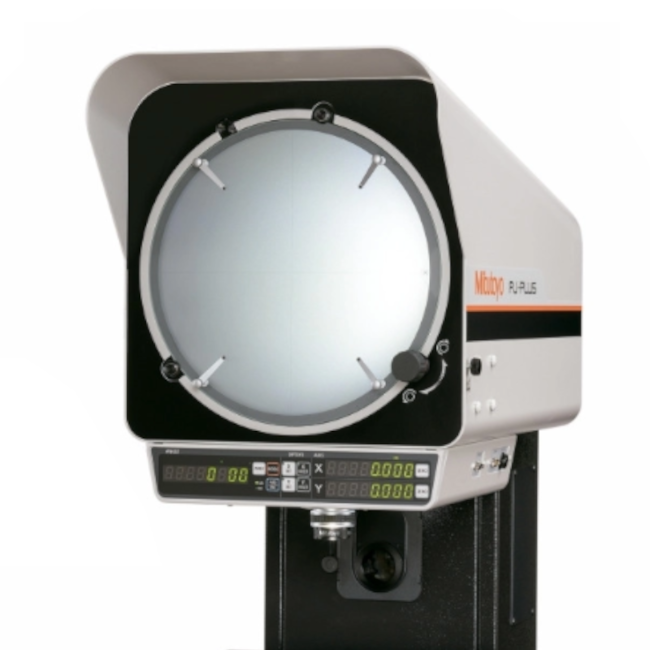

- Tela com transferidor/Diâmetro efetivo: ø315mm (12.4");
- Tela com transferidor/Material da tela: Vidro com um lado fosco;
- Tela com transferidor/Rotação da tela: ±360° (Contador exibe ±370°);
- Tela com transferidor/Leitura de ângulo: Contador digital (LED), Comutação modo ABS/INC, Zeragem;
- Tela com transferidor/Resolução: 1' ou 0,01° (Selecionável);
- Tela com transferidor/Linha de referência: 90° (Linhas cruzadas) Com retro-iluminação de LED;
- Lentes Objetivas/Ampliação: 10 x (Acessório padrão), Opcional: 5x,20x,50x,100x Espelho de meia reflexão para iluminação de superficie integrado,Lentes parfocais;
- Lentes Objetivas/Tipo de encaixe: Baioneta;
- Exatidão de ampliação/Contorno: Menos de ±0,1% da ampliação nominal;
- Exatidão de ampliação/Superfície: Menos de ±0,15% da ampliação nominal;
- Iluminação/Superfície: Lámpara LED;
- Resolução para o contador X/Y: 0,001mm/.0001";

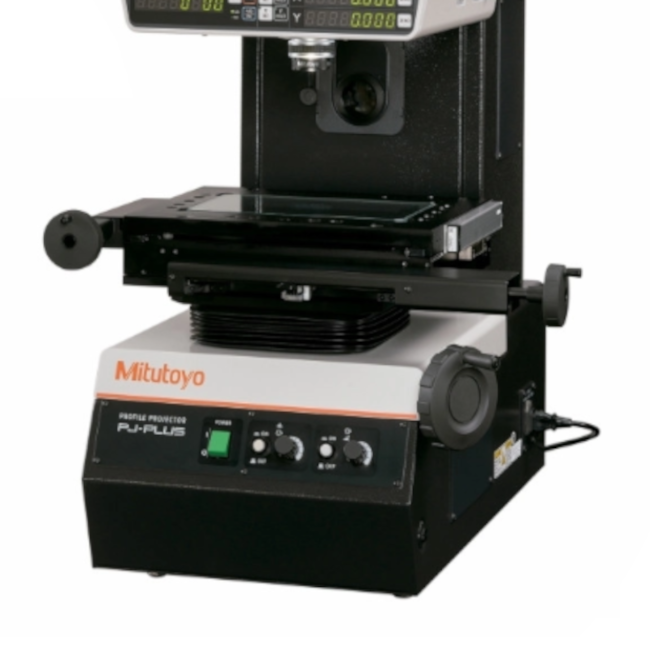

- Mesa de medição (X×Y): 200×100mm;
- Referência do fornecedor: 302-802-10;
- Modelo: PJ-P2010A;
- Marca: Mitutoyo.

*Atenção: Imagens meramente ilustrativas;

- 1: Projeção da Imagem: A peça a ser medida é posicionada na mesa do projetor. Uma fonte de luz projeta a imagem da peça através de uma lente objetiva sobre a tela graduada;
- 2: Ampliação: A lente objetiva amplifica a imagem da peça, permitindo a medição de detalhes minúsculos;
- 3: Medição: As dimensões e ângulos da peça são medidos diretamente na tela graduada, utilizando os instrumentos de medição fornecidos com o equipamento.
