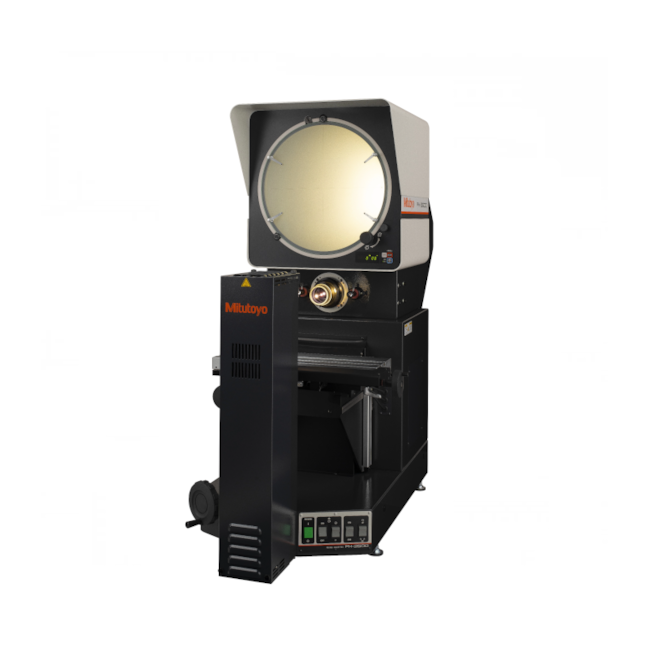

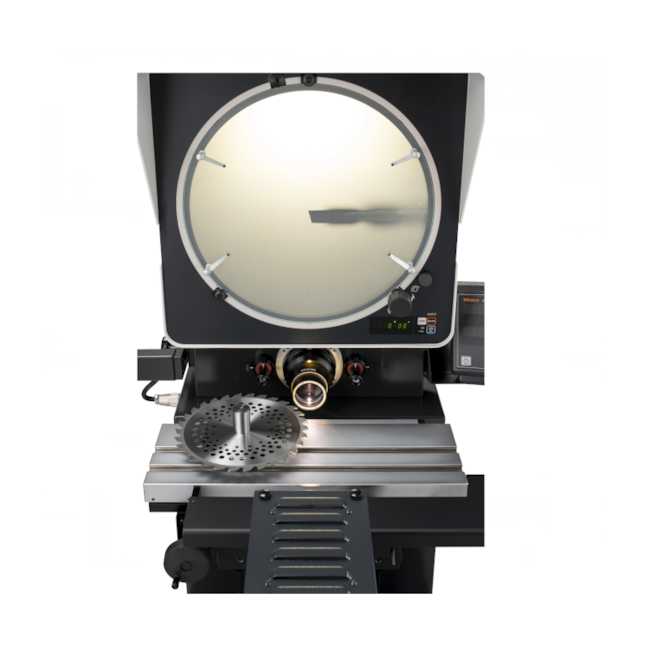

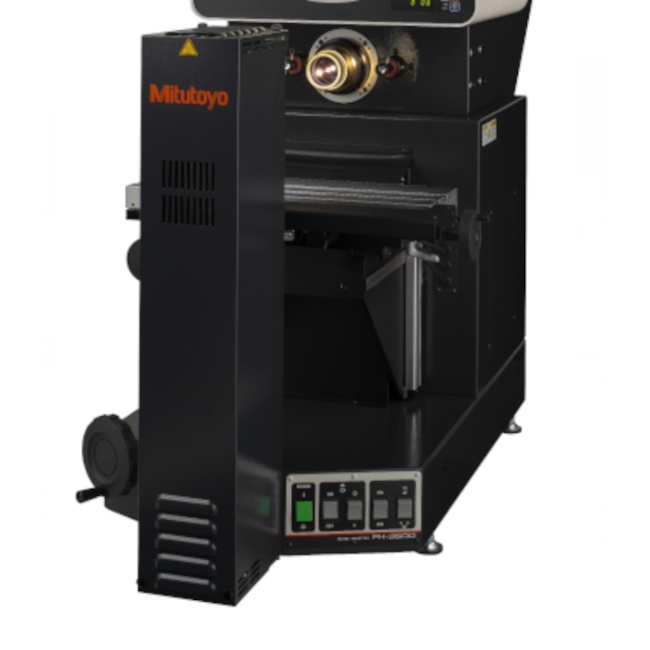

- O Projetor de Perfil Horizontal PH-3515F da Mitutoyo é um equipamento de alta precisão amplamente utilizado em diversos setores industriais para realizar medições e inspeções dimensionais em peças e componentes;
- Ele é especialmente valorizado por sua capacidade de projetar uma imagem ampliada da peça sobre uma tela, permitindo a visualização detalhada de suas características geométricas;
- Equipado com uma lente de 10x com iluminação diascópia e episcópia.

Características:
- Sistema Ótico Horizontal: Permite a medição de peças mais pesadas, com capacidade de suportar até 45kg;
- Ampla Mesa de Medição: A mesa de 254mm (X) × 152mm (Y) possibilita a medição de peças maiores;
- Tela Giratória: A tela pode ser rotacionada em 360°, facilitando a inspeção de peças com diferentes orientações;
- Display Digital: Facilita a leitura dos resultados de medição angular.

- Imagem Projetada: Direita/Invertida;
- Diâmetro da tela: 350mm;
- Mesa de medição: 254 x 152mm;
- Carga máxima: 45 Kg;
- Rotação da tela: ±360° (Contador exibe ±370°);
- Resolução: 1' ou 0.01º (selecionável);
- Linha de referência: 90º (linhas cruzadas);
- Tela com transferidor/Material da tela: Vidro com um lado fosco;
- Tela com transferidor/Leitura de ângulo: Contador digital (LED), Comutação modo ABS/INC, Zeragem;
- Exatidão de ampliação/Contorno: Menos de ±0,1% da ampliação nominal;
- Exatidão de ampliação/Superfície: Menos de ±0,15% da ampliação nominal;
- Iluminação/Contorno: Lâmpada Halógena (24V, 150W) (No.512305) Zoom telecentrico, Chave seletora de brilho de 2 fases (Alto/Baixo) Filtro de absorção de calor, Ventoinha de refrigeração;
- Iluminação/Superfície: Lâmpada Halógena (24V, 150W) (No.512305) Iluminação vertical, lentes ajustáveis do condensador, Iluminação oblíqua (para 5X, 10X, 20X);
- Tipo de encaixe: Roscada;
- Referência do fornecedor: 172-868-11;
- Modelo: PH-3515F;
- Marca: Mitutoyo.

*Atenção: Imagens meramente ilustrativas;

O princípio de funcionamento do projetor de perfil é relativamente simples:

- Fonte de Luz: Uma fonte de luz intensa ilumina a peça a ser inspecionada;
- Sistema Ótico: Um sistema de lentes de alta qualidade coleta a luz refletida pela peça e projeta uma imagem ampliada da mesma sobre uma tela graduada;
- Tela Graduada: A tela graduada, geralmente circular, possui diversas escalas e reticulados que servem como referência para as medições;
- Visualização e Análise: O operador visualiza a imagem projetada e compara as características da peça com as referências da tela, realizando as medições necessárias.
