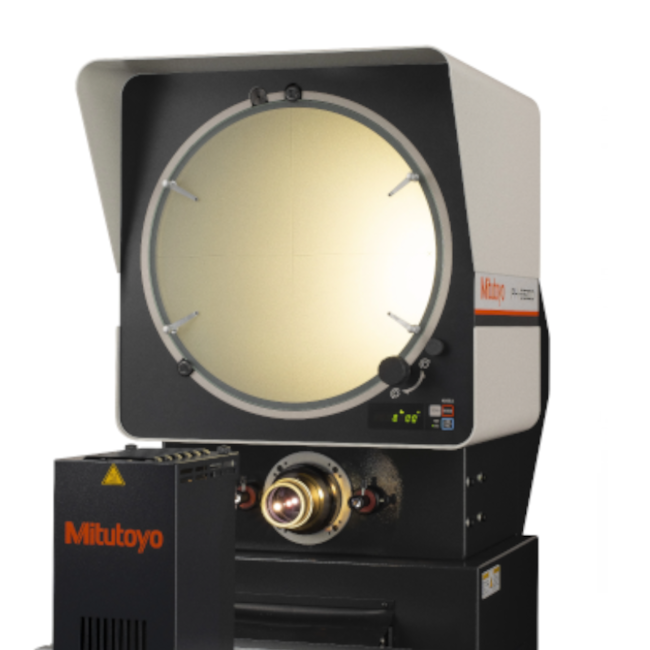

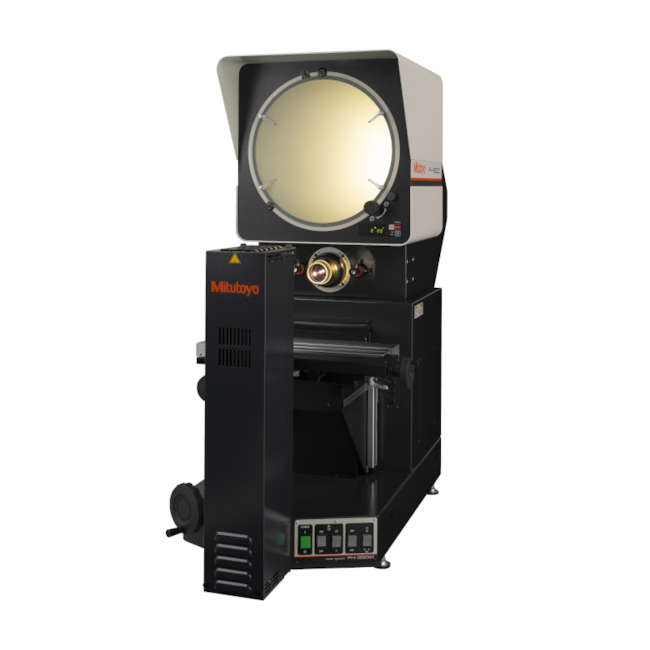

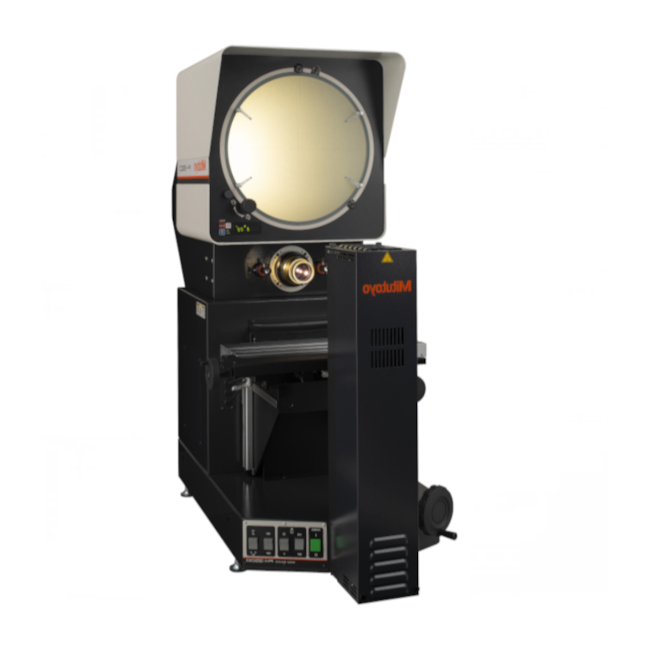

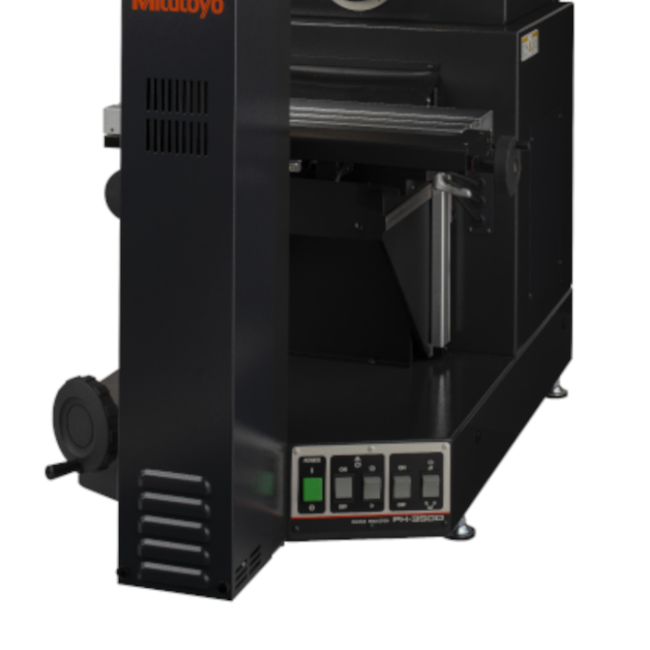

- O Projetor de Perfil Horizontal PH-3515F 172-868A da Mitutoyo é um equipamento de alta precisão amplamente utilizado em diversas áreas da indústria para realizar medições dimensionais e angulares de peças;
- Sua configuração horizontal o torna ideal para a medição de componentes maiores e mais pesados;
- Este equipamento utiliza um sistema óptico para projetar uma imagem ampliada da peça sobre uma tela graduada. A principal diferença está na orientação da projeção, que neste caso ocorre horizontalmente. Essa característica permite a medição de peças mais longas ou com maior altura, que poderiam não caber em um projetor vertical;
- Ideal para ser utilizado em medição de contornos, verificação de ângulos, análises de superfícies e controle de qualidade.

Características:
- Capacidade de Carga: Suporta peças com até 45kg, o que o torna adequado para a medição de componentes mais pesados;
- Mesa Ampla: A mesa de 254mm (X) × 152mm (Y) permite a medição de peças de maior dimensão;
- Display Digital: O display digital integrado facilita a leitura de ângulos, oferecendo precisão e agilidade nas medições;
- Versatilidade: Pode ser utilizado com diferentes lentes objetivas, permitindo a medição de peças com uma ampla gama de dimensões;
- Iluminação: Possui iluminação para inspeção de contorno e iluminação incidente obliqua para observação de superfície, garantindo uma visualização clara da peça;
- Compatibilidade: Permite a adição do Processador de Dados 2-D (QM-Data200), que amplia as possibilidades de medição e análise dos dados.

- Série: 172;
- Imagem Projetada: Direita/Invertida;
- Tela com transferidor/Diâmetro efetivo: ø353mm (13.9");
- Tela com transferidor/Material da tela: Vidro com um lado fosco;
- Tela com transferidor/Rotação da tela: ±360° (Contador exibe ±370°);
- Tela com transferidor/Leitura de ângulo: Contador digital (LED), Comutação modo ABS/INC, Zeragem;
- Tela com transferidor/Resolução: 1' ou 0,01° (Selecionável);
- Tela com transferidor/Linha de referência: 90° (Linhas cruzadas);
- Lentes Objetivas/Ampliação: 10X (Acessório padrão), 5X(Somente para PH-3515F), 20X, 50X, 100X;
- Lentes Objetivas/Tipo de encaixe: Roscada;
- Exatidão de ampliação/Contorno: Menos de ±0,1% da ampliação nominal;
- Exatidão de ampliação/Superfície: Menos de ±0,15% da ampliação nominal;
- Iluminação/Contorno: Lâmpada Halógena (24V, 150W) (No.512305) Zoom telecentrico, Chave seletora de brilho de 2 fases (Alto/Baixo) Filtro de absorção de calor, Ventoinha de refrigeração;
- Iluminação/Superfície: Lâmpada Halógena (24V, 150W) (No.512305) Iluminação vertical, lentes ajustáveis do condensador, Iluminação oblíqua (para 5X, 10X, 20X);
- Mesa de medição (X×Y): 254×152mm;
- Referência do fornecedor: 172-868A;
- Modelo: PH-3515F;
- Marca: Mitutoyo.

*Atenção: Imagens meramente ilustrativas;

- 1: Projeção da Imagem: A peça a ser medida é posicionada na mesa do projetor. Uma fonte de luz projeta a imagem da peça através de uma lente objetiva sobre a tela graduada;
- 2: Ampliação: A lente objetiva amplifica a imagem da peça, permitindo a medição de detalhes minúsculos;
- 3: Medição: As dimensões e ângulos da peça são medidos diretamente na tela graduada, utilizando os instrumentos de medição fornecidos com o equipamento.
