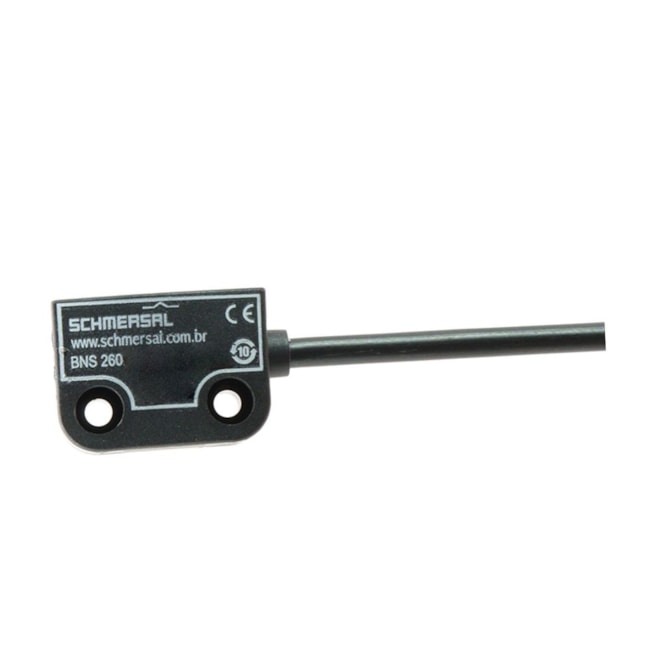

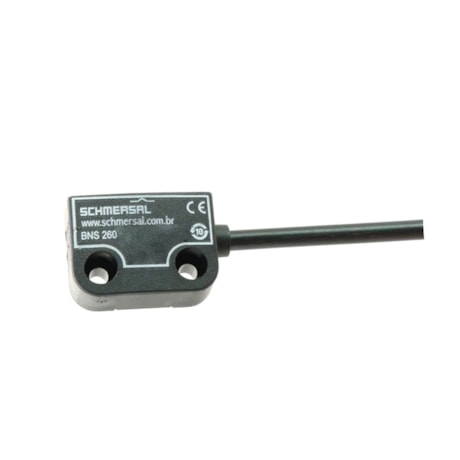

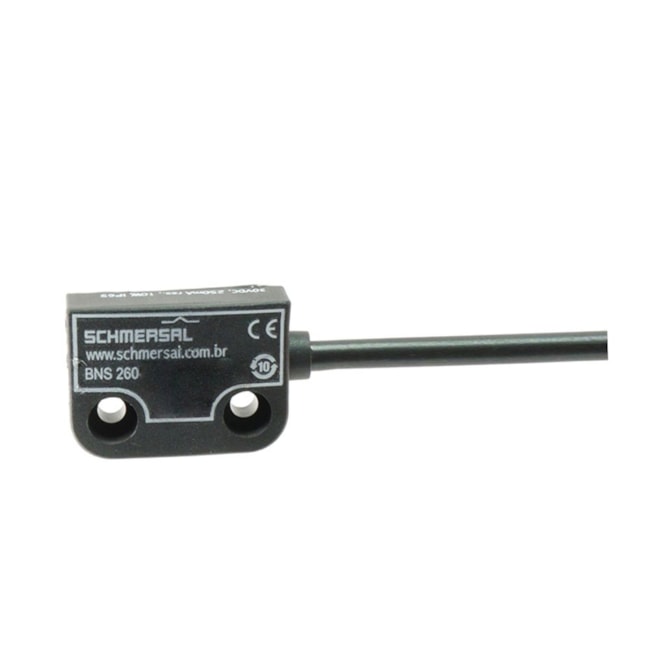

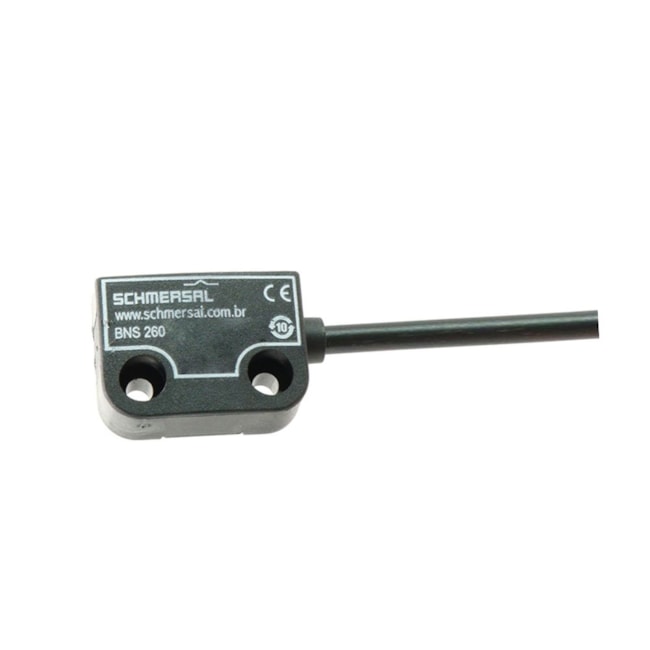

Sensor de Segurança Magnético BNS 260-11Z-R ACE SCHMERSAL
Produto Indisponível
Avise-me quando chegar
Informações do produto
descrição do produto
- Instalados nos batentes fixos de portas, janelas e tampas e com princípio de atuação magnética;
- A comutação dos contatos internos do sensor acontece com o a abertura ou fechamento do acesso e consequentemente aproximação do atuador em relação ao sensor;
- Os contatos são monitorados por dispositivos de segurança como relés ou clps de segurança;
- Trabalhando em conjunto com atuador realiza o monitoramento seguro de acessos em áreas com risco;
- Os sensores podem ser especificados com ou sem led indicador de status, com cabo ou com saída conector, para portas com fechamento a direita ou esquerda;
- Os sensores devem ficar alinhados com seus respectivos atuadores.
Características:
- Insensível quanto a deslocamentos laterais;
- É possível fazer a instalação protegida;
- Insensível quanto a presença de sujeira;
- Invólucro em termoplástico;
- Nenhum desgaste mecânico;
- Longa durabilidade;
- Cabo de ligação;
- Formato pequeno.
especificação técnica
- Princípio ativo: Transmissão magnética;
- Condição de instalação (mecânico): praticamente nivelado;
- Material do invólucro: Plástico, termoplástico reforçado com fibra de vidro;
- Número de normalmente fechados: 1;
- Número de normalmente abertos: 1;
- Número de contatos de segurança: 2;
- Número dos fios condutores: 4;
- Normas, regulamentos: EN ISO 13849-1;
- Vida útil: 20 Ano(s);
- valor B10D, Contato normalmente fechado/contato normalmente aberto (NC/NO): 25.000.000 comutações;
- Elemento de atuação: Ímã;
- Dobradiça de porta: À direita;
- Direção do movimento: Frontal à área ativa;
- Orientação (distância do interruptor Sn): Desnível axial, sensor de segurança e o atuador toleram um deslocamento horizontal e vertical entre si. O deslocamento possível depende da distância das superfícies ativas do sensor e do atuador. Dentro da gama de tolerância o sensor está ativo;
- Distância do interruptor garantida "ON": 5 mm;
- Distância do sensor garantida "OFF": 15 mm;
- Comprimento do cabo: 1 m;
- Conexão, conector: Cabo;
- Seção do cabo/fio: 0,25 mm2;
- Seção do cabo/fio: 23 AWG;
- Material do manto do cabo: PVC;
- Tipo de proteção: IP67;
- Ambient temperature: -25 ... +70 °C;
- Temperatura para armazenar e transportar, mínimo: -25 °C;
- Temperatura para armazenar e transportar, máximo: +70 °C;
- Resistência a vibrações conforme EN 60068-2-6: 10 55 Hz, amplitude 1 mm;
- Resistência a impactos: 30 g / 11 ms;
- Medição de isolação da tensão: 50 VAC;
- Medição da rigidez dielétrica da tensão máxima: 0,8 kV;
- Corrente de curto-circuito de acordo com EN 60947-5-1 {A}: 100 A;
- Tensão de comutação, máximo: 75 VDC;
- Corrente máxima de comutação: 0,4 A;
- Capacidade de comutação, máximo: 10 VA;
- Frequência de comutação, máximo: 5 Hz;
- Escopo do fornecimento: Actuator must be ordered separately.;
- Recomendação (Atuador): BPS 260;
- Recomendação dispositivo interruptor de segurança: SRB-E-301ST / SRB-E-201LC;
- Comprimento do sensor: 13 mm;
- Largura de sensor: 26 mm;
- Altura do sensor: 36 mm;
- Peso bruto: 55 g;
- Codigo EAN: 789505482428;
- Referência do Fornecedor: BNS 260-11Z-R;
- Marca: ACE SCHMERSAL.
*Imagens meramente ilustrativas.
