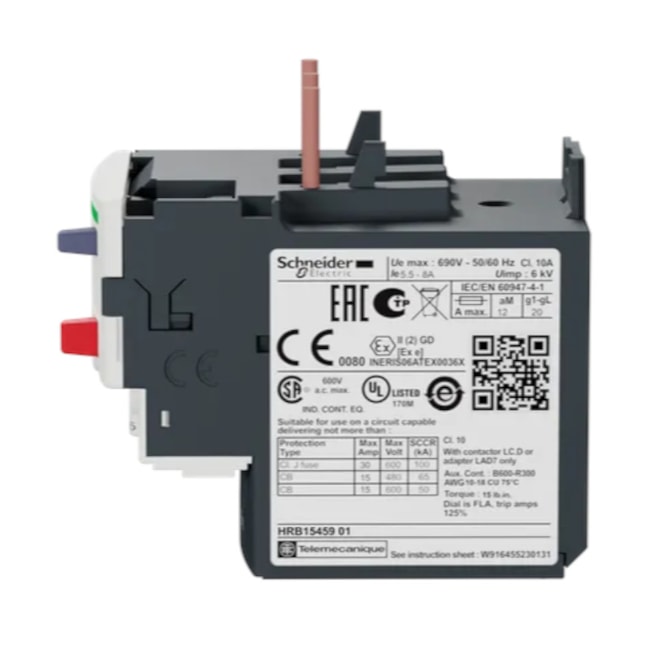

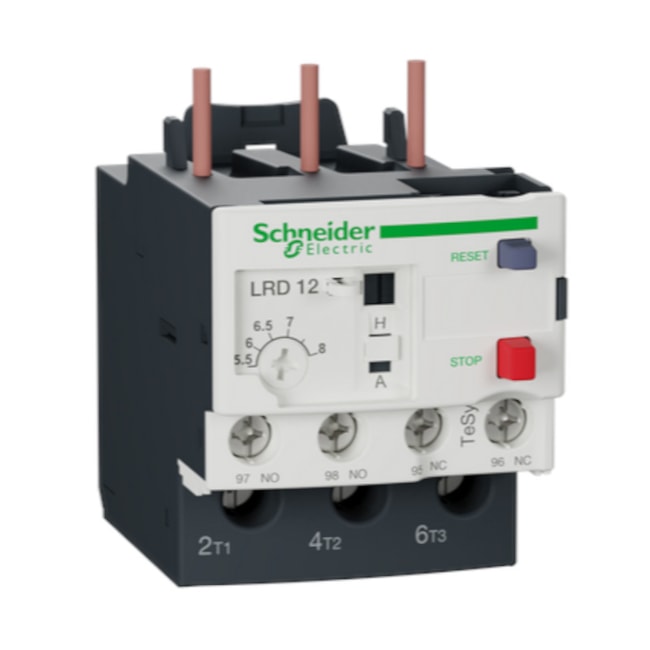

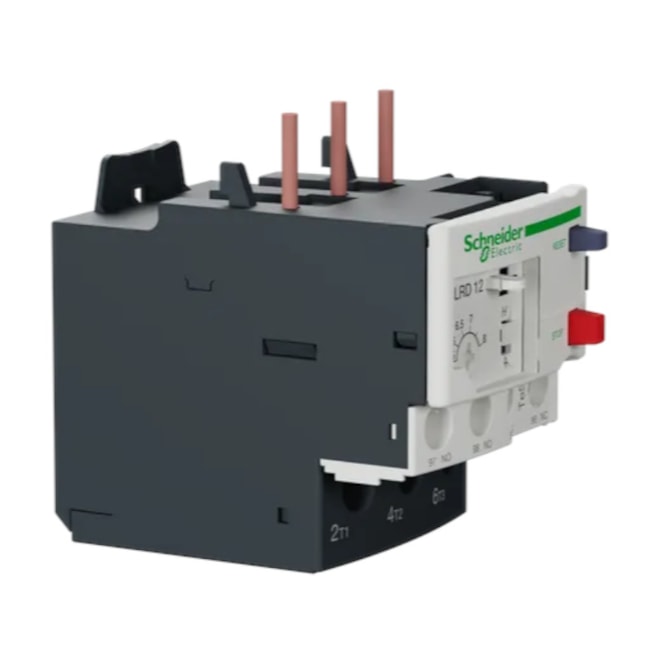

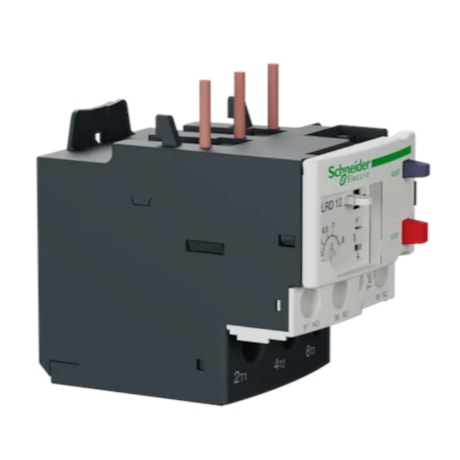

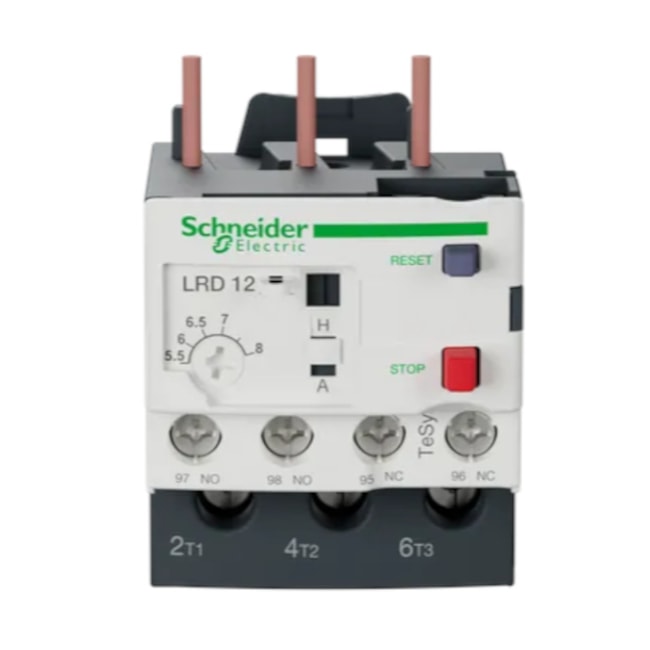

Relé Térmico 5.5 - 8A 1NA+1NF TESYS D LRD12 SCHNEIDER

- O Relé Térmico da Schneider é da linha Tesys LRD, projetado para os Contatores Tesys D;
- Os Relés de Controle TeSys D são faixas de relés para circuitos de controle;
- Conta com fácil montagem, sendo direta sob os contatores ou separada com acessórios;
- Garante segurança e eficácia, com a opção opção de rearme manual-automático e simples instalação, com conexão por parafuso, terminal EverLink;
- Desenvolvido para aplicações em indústrias, infraestruturas, proteção básica do motor contra sobrecarga e proteção de linha;
- Possui proteções contra sobrecarga térmica, rotor travado, desequilíbrio e falta de fase;
- O mesmo projeto dos contatores TeSys D e K;

Medidas:
- Largura: 45 mm;
- Profundidade: 70 mm;
- Peso: 0,124 kg;

- Faixa de Corrente: 5.5 - 8 A;
- Contato Auxiliar: 1 NA + 1 NF;
- Frequência: 0...400 Hz;
- Tensão de operação nominal Ue: <= 690 V CA 0 - 400 Hz;
- Tensão suportável de impulso nominal Uimp: 6kV;
- Força Mecânica: Choques: 15 Gn para 11 ms para IEC 60068-2-7 / Vibrações: 6 gn para IEC 60068-2-6;
- Controle: Botão (Azul = Reinicialização / Vermelho = Pare);
Terminais
- Circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1 - 2,5 mm² flexível sem ponta do cabo;
- Circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1 - 2,5 mm² flexível com ponta do cabo;
- Circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1 - 2,5 mm² sólido;
- Circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1,5 - 10 mm² flexível sem ponta do cabo;
- Circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1 - 4 mm² flexível com ponta do cabo;
- Circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1 - 6 mm² sólido;
- Padrões: IEC 60947-5-1 ; CSA C22.2 No 14 ; ATEX D 94/9/CE ; EN 60947-4-1 ; UL 508 ; EN 60947-5-1 ; IEC 60947-4-1;
- Certificações: GOST ; RINA ; UL ; GL ; CCC ; BV ; LROS ; ATEX INERIS ; CSA ; DNV ;
- Modelo: LRD12;
- Marca: SCHNEIDER.

* Imagens meramente ilustrativas.
