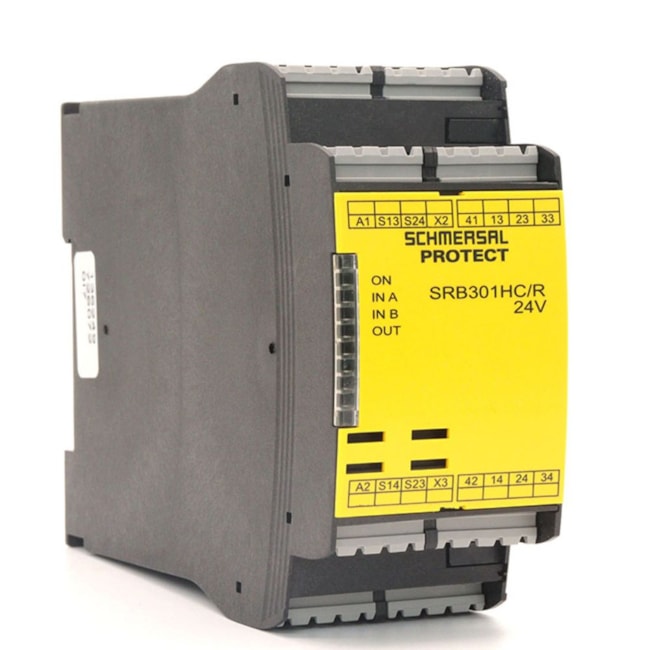

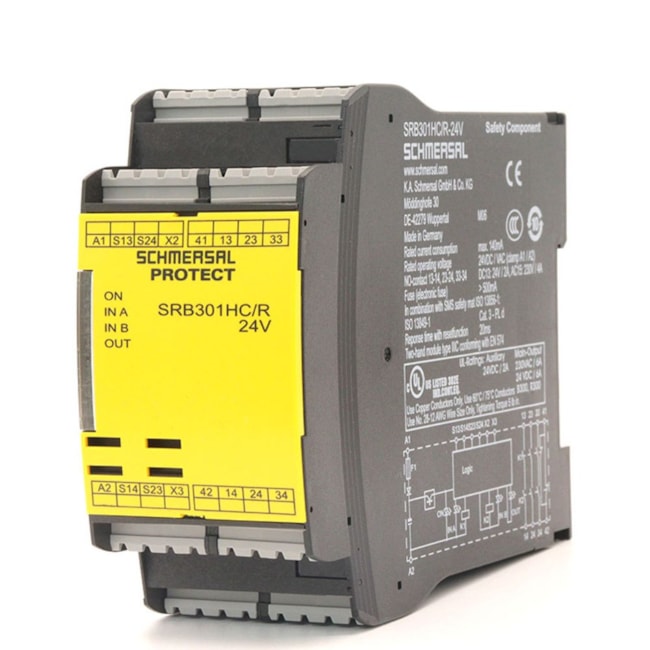

Relé de Segurança 24VAC/DC 3NA+1NF SRB 301-HC/R 101190594 ACE SCHMERSAL

- O SRB 301-HC/R é um dispositivo de segurança multifuncional projetado para desempenhar um papel crucial na garantia da segurança operacional em ambientes industriais, com um amplo conjunto de funcionalidades e recursos, este produto é uma escolha versátil para proteger operadores e equipamentos em situações críticas;
- No cenário industrial contemporâneo, onde a segurança operacional é prioritária, O relé de segurança se destaca como um componente crucial, sua principal função é supervisionar circuitos, proporcionando um nível elevado de segurança tanto para equipamentos quanto para os operadores envolvidos. a SCHMERSAL, uma empresa renomada nesse setor, oferece uma ampla gama de modelos de relés, permitindo abordagens personalizadas para diversas aplicações críticas;
- O relé de segurança SCHMERSAL desempenha um papel fundamental na proteção das operações industriais, garantindo que, em situações de emergência ou falhas no sistema, os circuitos sejam interrompidos instantaneamente, essa resposta rápida e eficaz reduz significativamente o risco de acidentes e minimiza possíveis danos aos equipamentos;
- Além disso, contribui para criar um ambiente de trabalho mais seguro e confiável, promovendo a tranquilidade dos operadores;
- A capacidade de adaptar-se a diversos ambientes é uma das principais vantagens do relé de segurança SCHMERSAL, ele pode ser implementado com sucesso em setores tão variados quanto o alimentício e o farmacêutico, onde as normas de higiene, qualidade e segurança são de extrema importância, a confiabilidade e a precisão desses relés se alinham perfeitamente às demandas rigorosas desses segmentos, garantindo a conformidade com regulamentos e padrões de qualidade;
- A função principal deste dispositivo é a parada de emergência, proporcionando uma resposta rápida e eficaz para interromper as operações em situações de risco iminente;
- O SRB 301-HC/R é capaz de operar como um comando bimanual, garantindo que as operações que requerem a ativação simultânea de duas mãos sejam realizadas com segurança, ele também é adequado para a supervisão de tapetes de segurança e portas em ambientes industriais;
- Atendendo aplicações de até categoria de segurança 4, este dispositivo atende aos mais rigorosos padrões de segurança, proporcionando a máxima proteção em ambientes industriais;
- Com uma alimentação de 24vac/dc, o SRB 301-HC/R é compatível com uma ampla variedade de sistemas industriais, ele possui 2 canais nf (normalmente fechados) e reconhecimento de curto entre canais, garantindo uma detecção precisa e confiável de situações de risco;
- Além disso, o dispositivo é equipado com saídas seguras imediatas de 3na, proporcionando uma resposta rápida em situações de emergência, oferecendo também uma saída auxiliar/sinalização de 1nf, promovendo uma comunicação eficiente sobre o estado do sistema;
- O dispositivo é projetado para rearme manual, garantindo que os procedimentos de reinicialização sejam controlados e seguros;
- Com dimensões compactas, o SRB 301-HC/R é facilmente integrado em painéis e sistemas de controle, otimizando o espaço e facilitando a instalação.

- Performance Level, Stop 0 até: e;
- Categoria, Stop 0: 4;
- Nível de cobertura de diagnóstico (DC), Stop 0: = 99 %;
- Valor PFH, Stop 0: 2,00 x 10¿8 /h;;
- Safety Integrity Level (SIL), Stop 0 apropriado na: 3;
- Vida útil: 20 Ano(s);
- Falha de causa comum (CCF), mínimo: 65;
- Mínima resistência mecânica: 10.000.000 comutações;

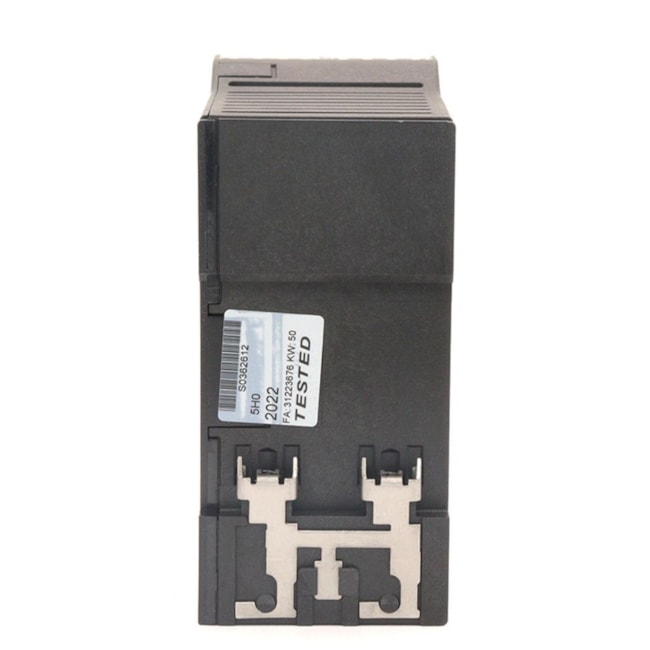

- Fixação: Fixação rápida para perfil normalizado segundo a DIN EN 60715;
- Designação dos terminais: IEC/EN 60947-1;
- Conexão, conector: rígido ou flexível Ligação por parafuso M20 x 1.5;
- Secção mínima dos cabos de conexão: 0,25 mm²;
- Secção máxima dos cabos de conexão: 2,5 mm²;
- Binário de aperto dos terminais: 0,6 Nm;
- Tipo de proteção do invólucro: IP40;
- Tipo de proteção do espaço de instalação: IP54;
- Tipo de proteção do bornes ou terminais: IP20;
- Ambient temperature: -25 ... +60 °C;
- Temperatura para armazenar e transportar, mínimo: -40 °C;
- Temperatura para armazenar e transportar, máximo: +85 °C;
- Resistência a vibrações conforme EN 60068-2-6: 10 ... 55 Hz, amplitude 0.35 mm;
- Resistência a impactos: 30 g / 11 ms;
- Medição da rigidez dielétrica da tensão máxima: 4 kV;
- Categoria de sobre-tensão: III;
- Grau de contaminação por sujeira conf. IEC 60947-1: 2;
- Faixa de frequência: 50 Hz / 60 Hz;
- Operating voltage: 24 VAC -15 % / +10 % / 24 VDC -10 % / +20 %;
- Ripple voltage: 10 %;
- Rated operating voltage: 24 VAC;
- Rated operating voltage: 24 VDC;
- Tensão nominal CA mínima para controlos, 50 Hz, mínimo: 20,4 VAC;
- Tensão nominal CA mínima para controlos, 50 Hz, máximo: 26,4 VAC;
- Tensão nominal CA mínima para controlos, 60 Hz, mínimo: 20,4 VAC;
- Tensão nominal CA mínima para controlos, 60 Hz, máximo: 26,4 VAC;
- Medição da tensão de comando DC, mínimo: 20,4 VDC;
- Medição de tensão de comando DC, máximo: 28,8 VDC;
- Potência admissão elétrica: 1,4 W;
- Potência admissão elétrica: 3,3 VA;
- Resistência máxima de contato: 0,1 O;
- Orientação (Resistência de contato): em perfeitas condições;
- Desativação retardada em caso de queda de energia da rede, típico: 80 ms;
- Desativação retardada em caso de PARADA DE EMERGÊNCIA, típico: 20 ms;
- Ligação atrasada no arranque automático, típico: 100 ms;
- ligação atrasada no RESET, típico: 20 ms;
- Material dos contatos, elétrico: AgSn0. auto limpante, contatos com guia positivo;
- Tensão, categoria de aplicação AC-15: 230 VAC;
- Potência, categoria de aplicação AC-15: 6 A;
- Tensão, categoria de aplicação DC-13: 24 VDC;
- Potência, categoria de aplicação DC-13: 6 A;
- Capacidade de comutação, mínimo: 10 VDC;
- Capacidade de comutação, mínimo: 10 mA;
- Capacidade de comutação, máximo: 250 VAC;
- Capacidade de comutação, máximo: 8 A;
- Resistência máxima de condução: 40 O;
- Tensão, categoria de aplicação DC-12: 24 VDC;
- Potência, categoria de aplicação DC-12: 0,1 A;
- Capacidade de comutação, máximo: 24 VDC;
- Capacidade de comutação, máximo: 2 A;
- Imunidade a interferência: Diretiva CEM;

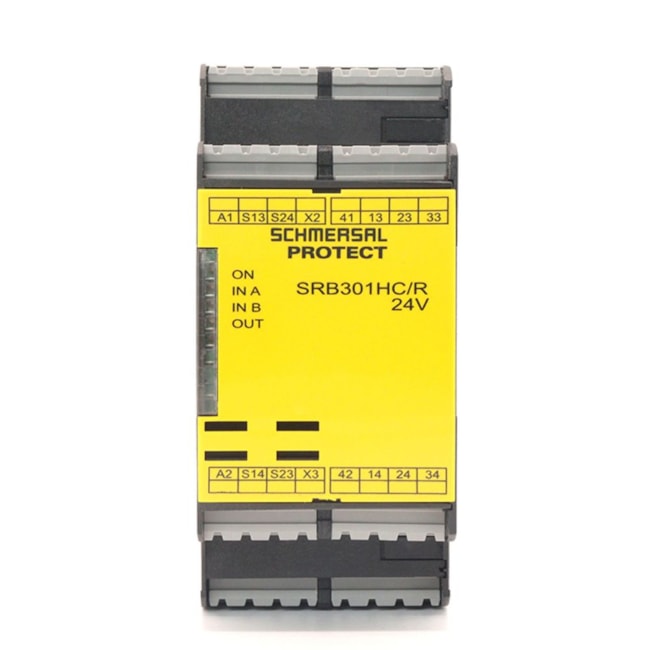

- Estados funcionais exibidos: Posição dos relés K2 / Posição dos relés K1;
- Orientação (Aplicações de aplicação): Dispositivo de segurança / Botão "Parada de Emergência" / Chave de emergência com acionamento por cabo / Comandos bimanual / Tapetes de segurança;
- Orientação (geral): Cargas indutivas (contatores, reles, etc.) deverão ser supridas por meio de circuitos apropriados;
- Largura: 45 mm;
- Altura: 100 mm;
- Profundidade: 121 mm;
- Codigo EAN: 7895054811909;
- Referência do Fornecedor: SRB 301-HC/R 101190594;
- Marca: ACE SCHMERSAL.
