- O Disjuntor Motor Termomagnético da Schneider foi projetado para o comando e proteção de motores;
- Todas as partes energizadas do disjuntor são inacessíveis ao toque direto;
- A Associação de um disparador de mínima tensão permite o desligamento do disjuntor-motor em caso de falta de energia, enquanto o disparador por emissão de tensão permite comandar o desligamento remoto do disjuntor-motor;
- Indicado para Indústria, infraestruturas, construção;

Características:
- Produto Compacto;
- Facilmente inseridos em qualquer configuração, graças a sua fixação por parafuso ou por trilho DIN;
- Conforme as normas NBR IEC 60947-2 e NBR IEC 60947-4-1.

Medidas:
- Altura 89 mm;
- Largura 45 mm;
- Profundidade 78,5 mm;
- Peso 0,26 kg;

Informações Complementares
- Pólos: 3;
- Aplicação: Motor;
- Controle: Botão;
- Posição de funcionamento: Qualquer posição;
- Tecnologia do disparador: Termomagnético;
- Fixação: Calha;
- Montagem: Clip/Parafuso;
- Frequência: 50/60 Hz;
- Tipo de rede: CA;
- Painel: aparafusado;
- Corrente Nominal: 2.6 A;
- Faixa de Ajuste: 1.6 - 2.6 A;
- Corrente de disparo magnético: 33,5 A;
- Dissipação de potência por polo: 2,5 W;
- Tensão de resistência aos choques: 6 KV em conformidade com IEC 60947-2;
- Tensão estipulada de Isolamento e Funcionamento Nominal: 690 V CA 50/60 Hzem conformidade com IEC 60947-2;
- Torque de Aperto: 1,7 N.m ligado terminais de abraçadeiras roscadas;
- Terminais de Abraçadeiras Roscadas 2 Cabos: 1 a 6mm² Sólido /1,5 a 6mm² 2 Flexível sem extremidade do cabo /1 a 4mm² Flexível com extremidade do cabo;
- Capacidade de Corte Nominal de serviço em curto-circuito: 100 % a 230/240V, 400/415V, 440V, 500V, 690V CA 50/60 Hz em conformidade com IEC 60947-2;
- Capacidade de Corte:
- 100 kA Icu a 230/240 V CA 50/60 Hz em conformidade com IEC 60947-2;
- 100 kA Icu a 400/415 V CA 50/60 Hz em conformidade com IEC 60947-2;
- 100 kA Icu a 440 V CA 50/60 Hz em conformidade com IEC 60947-2;
- 100 kA Icu a 500 V CA 50/60 Hz em conformidade com IEC 60947-2;
- 2 kA Icu a 690 V CA 50/60 Hz em conformidade com IEC 60947-2;

Alimentação do Motor:
- 0,37 KW a 230 V CA 50/60 Hz;
- 0,55 KW a 400 V CA 50/60 Hz;
- 0,75 KW a 440 V CA 50/60 Hz;
- 1,1 KW a 500 V CA 50/60 Hz;
- 1,5 KW a 690 V CA 50/60 Hz;

Informações de Resistência
- Durabilidade mecânica: 10000 ciclos;
- Durabilidade elétrica: 100000 ciclos CA-3 a 440 V;
- Temperatura do ar ambiente para a operação: -20 a 60 °C
- Temperatura ambiente para armazenamento: -40 a 80 °C
- Resistência a incêndios: 960 °C em conformidade com IEC 60695-2-1;
- Altitude de funcionamento: 2000 m;
- Grau de proteção: IP20em conformidade com IEC 60529 / IK04;
- Modelo: GZ1E07;
- Marca: SCHNEIDER.

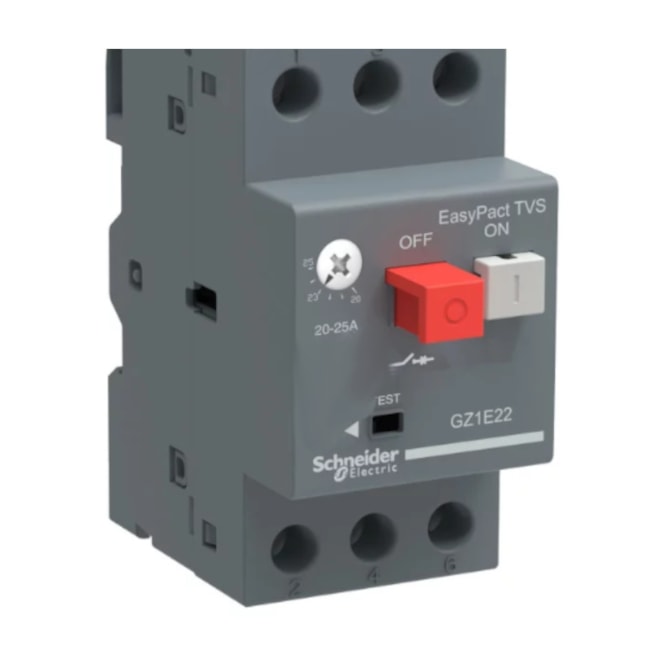

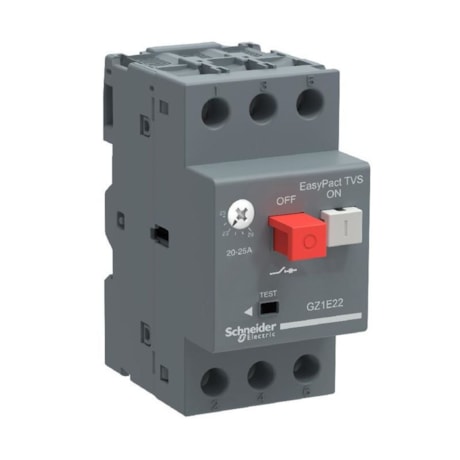

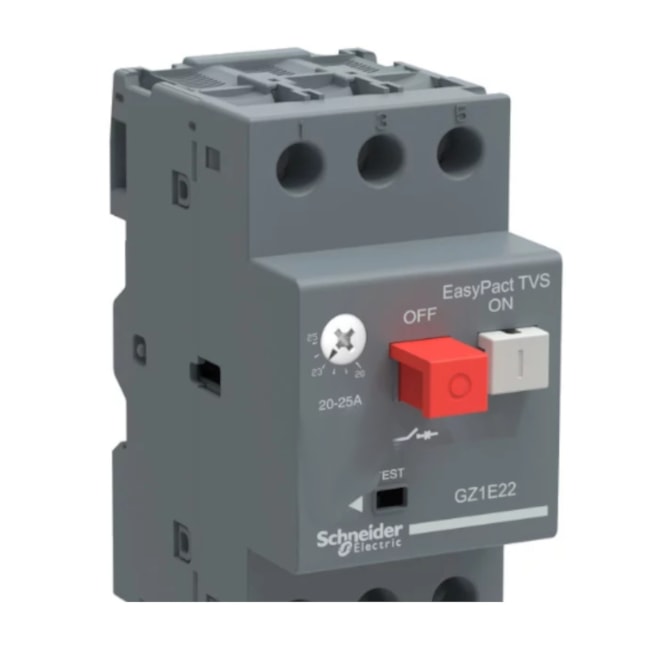

* Imagens meramente ilustrativas.

- Garantia: 18 meses (3 meses de garantia legal por lei, contando a partir da data de emissão da Nota Fiscal de Venda e 15 meses de garantia concedido pelo fabricante contra defeito de fabricação).
