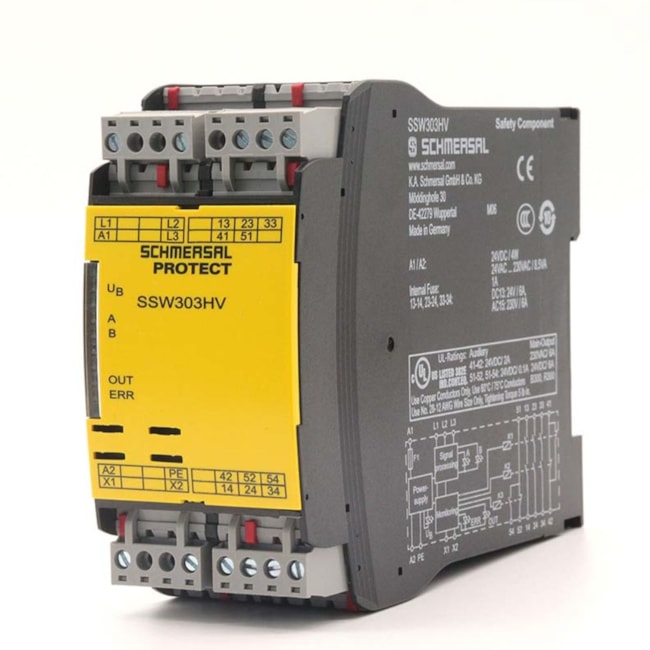

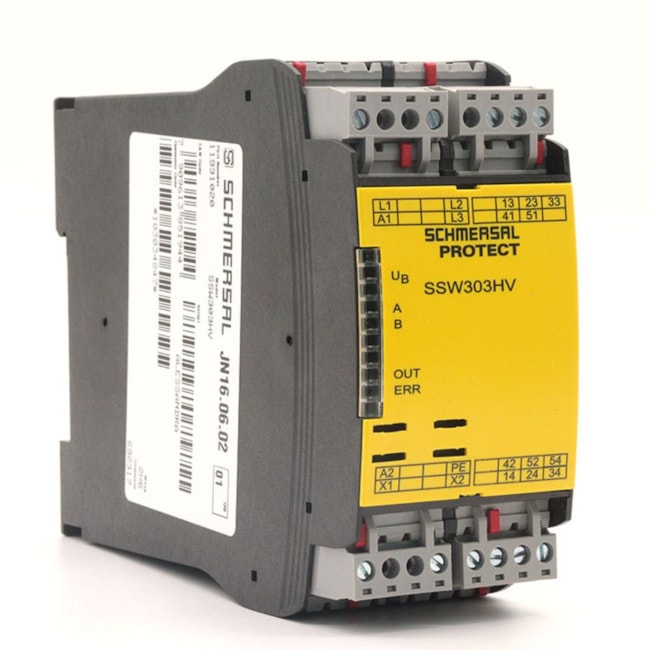

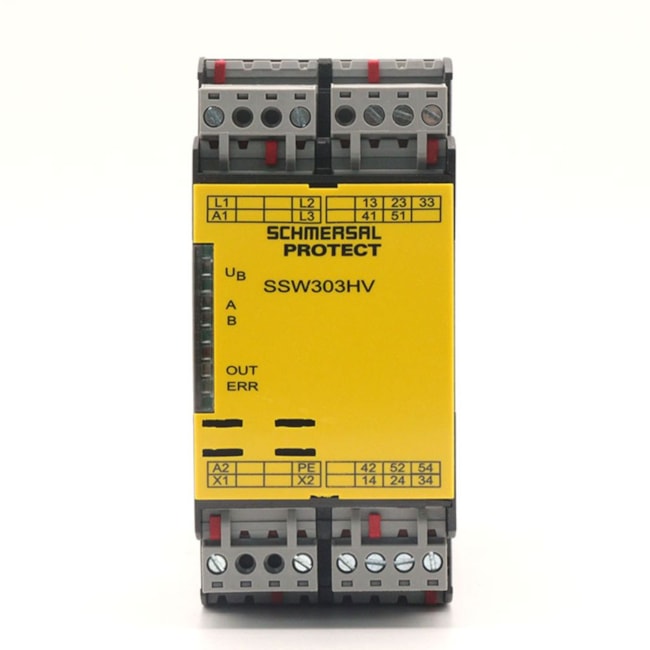

Controlador de Segurança 24VDC SSW303HV-7S ACE SCHMERSAL

- O SSW303HV é um dispositivo de alta confiabilidade projetado para o monitoramento preciso de paradas em fases do motor;
- Sua função primordial é assegurar o funcionamento seguro de sistemas elétricos, especialmente em ambientes industriais onde a segurança é essencial;
- Classificado como categoria de segurança 4, o SSW303HV oferece um nível excepcional de proteção, proporcionando operações sem riscos para os operadores, com capacidade para trabalhar com alimentações de 24v dc ou 24v ac a 230v ac, adapta-se a uma ampla variedade de sistemas elétricos;
- O dispositivo é capaz de monitorar intervalos de tensão do motor que variam de 0 a 690v, garantindo uma supervisão abrangente e precisa;
- Suas entradas são projetadas para captar as três fases do motor, permitindo um controle eficaz;
- Com três saídas seguras imediatas, o SSW303HV oferece uma resposta rápida e confiável em situações de emergência;
- Além disso, possui duas saídas auxiliares normalmente fechadas (nf) para funcionalidades adicionais e uma saída adicional (normalmente aberta - na) para sinalizar possíveis erros;
- A função de rearme automático do dispositivo agiliza a restauração após uma situação de parada, mantendo a eficiência operacional;
- Com dimensões compactas e uma construção robusta, o SSW303HV é facilmente integrado em painéis elétricos e sistemas de controle, sua confiabilidade e precisão o tornam uma escolha confiável para garantir a segurança e a eficiência em operações industriais, proporcionando tranquilidade aos profissionais que operam nesses ambientes desafiadores.

- Performance Level, Stop 0 até: e
- Categoria, Stop 0: 4
- Nível de cobertura de diagnóstico (DC), Stop 0: = 99 %
- Valor PFH, Stop 0: 2,00 x 10¿8 /h;
- Safety Integrity Level (SIL), Stop 0 apropriado na: 3
- Mínima resistência mecânica: 10.000.000 comutações

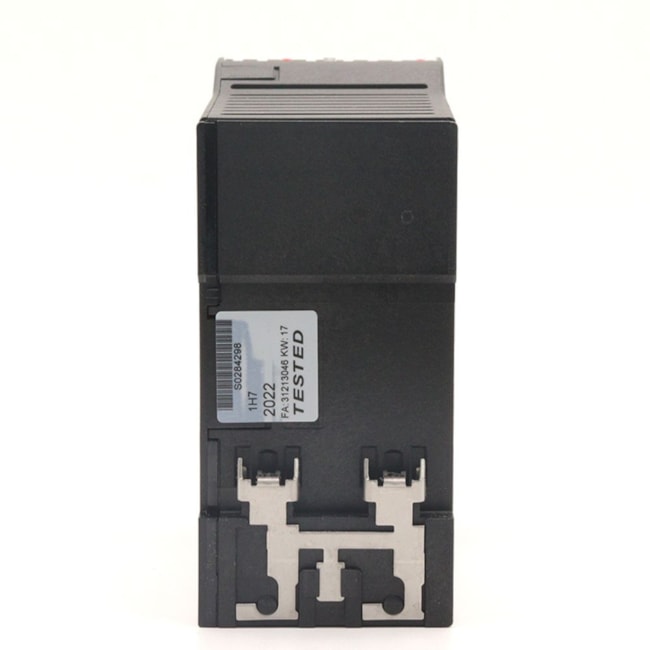

- Fixação: Fixação rápida para perfil normalizado segundo a DIN EN 60715
- Designação dos terminais: IEC/EN 60947-1
- Conexão, conector: rígido ou flexível Conexão por parafuso, conectáveis
- Secção mínima dos cabos de conexão: 0,25 mm²
- Secção máxima dos cabos de conexão: 2,5 mm²
- Binário de aperto dos terminais: 0,6 Nm
- Tipo de proteção do invólucro: IP40
- Tipo de proteção do espaço de instalação: IP54
- Tipo de proteção do bornes ou terminais: IP20
- Ambient temperature: -25 ... +55 °C
- Temperatura para armazenar e transportar, mínimo: -40 °C
- Temperatura para armazenar e transportar, máximo: +85 °C
- Resistência a vibrações conforme EN 60068-2-6: 5 ... 9 Hz, amplitude 3.5 mm
- Resistência a impactos: 30 g / 11 ms
- Medição da rigidez dielétrica da tensão máxima: 8 kV
- Medição da rigidez dielétrica da tensão máxima, saída segura do relé: 6 kV
- Grau de contaminação por sujeira conf. IEC 60947-1: 2
- Operating voltage: 24 VDC -10 % / +20 %
- Ripple voltage: 10 %
- Rated operating voltage: 24 VAC
- Rated operating voltage: 24 ... 230 VAC
- Tensão nominal CA mínima para controlos, 50 Hz, mínimo: 21,6 VAC
- Tensão nominal CA mínima para controlos, 50 Hz, máximo: 253 VAC
- Tensão nominal CA mínima para controlos, 60 Hz, mínimo: 21,6 VAC
- Tensão nominal CA mínima para controlos, 60 Hz, máximo: 253 VAC
- Potência admissão elétrica, máximo: 4 W
- Potência admissão elétrica, máximo: 8,5 VA
- Resistência máxima de contato: 0,1 O
- Orientação (Resistência de contato): em perfeitas condições
- Atraso drop-out em caso de parada de emergência., máximo: 15 ms
- Ligação atrasada no arranque automático (após deteção da paragem), aprox.: 7.000 ms
- Material dos contatos, elétrico: AgSn0. + Au limpante, contatos com guia positivo
- Type of voltage range: AC
- Tensão, categoria de aplicação AC-15: 230 VAC
- Potência, categoria de aplicação AC-15: 6 A
- Tensão, categoria de aplicação DC-13: 24 VDC
- Potência, categoria de aplicação DC-13: 6 A
- Capacidade de comutação, mínimo: 10 VDC
- Capacidade de comutação, mínimo: 10 mA
- Capacidade de comutação, máximo: 250 VAC
- Capacidade de comutação, máximo: 8 A
- Resistência máxima de condução: 40 O
- Capacidade de comutação, máximo: 24 VDC
- Capacidade de comutação, máximo: 2 A
- Imunidade a interferência: Diretiva CEM
- Estados funcionais exibidos: OUT, verde: Libertação estágio de comutação / USB: Tensão de alimentação presente / Err: Erro funcional, defeito
- Orientação (Aplicações de aplicação): Supervisão de parada segura
- Orientação (geral): Cargas indutivas (contatores, reles, etc.) deverão ser supridas por meio de circuitos apropriados
- Largura: 45 mm
- Altura: 120 mm
- Profundidade: 121 mm
- Codigo EAN: 7909613851944
- Referência do Fornecedor: SSW303HV-7S
- Marca: ACE SCHMERSAL

*Imagens meramente ilustrativas.

- 12 meses (3 meses de garantia legal por lei, contando a partir da data de emissão da Nota Fiscal de Venda e 9 meses de garantia concedido pelo fabricante contra defeito de fabricação).
