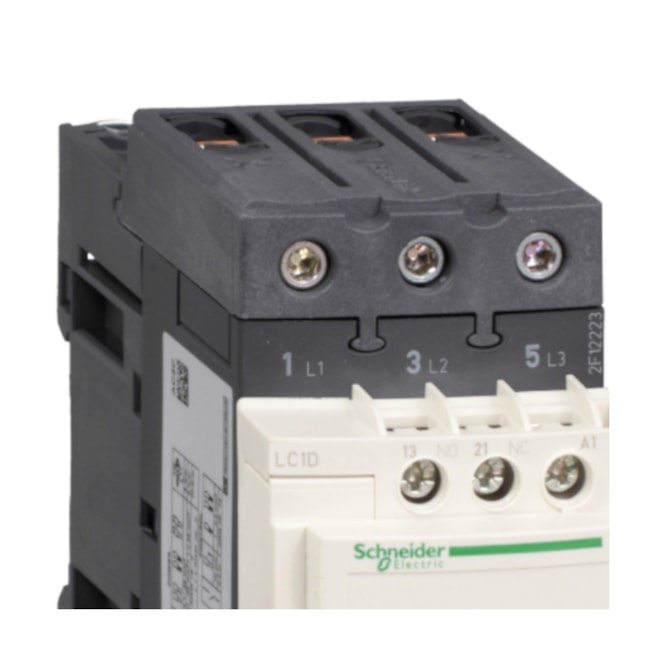

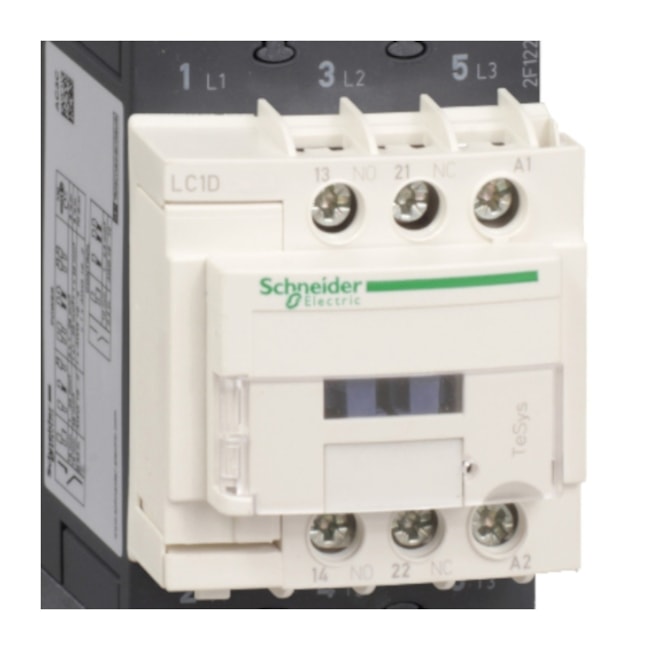

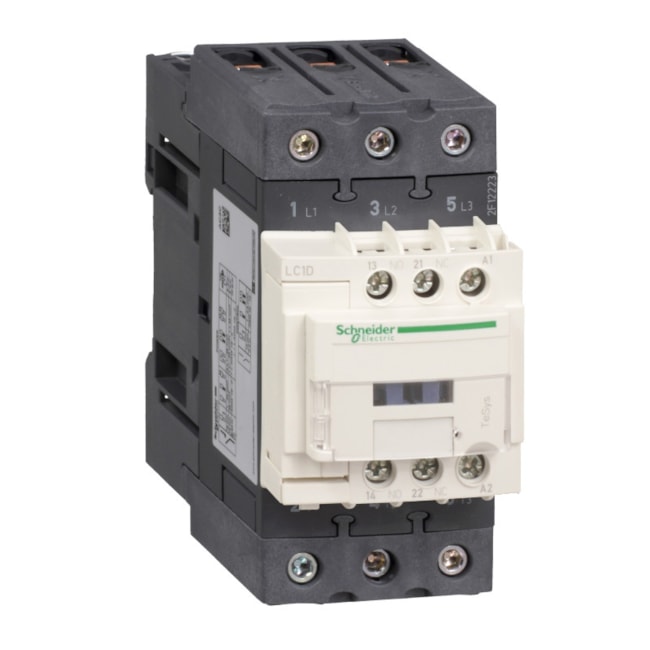

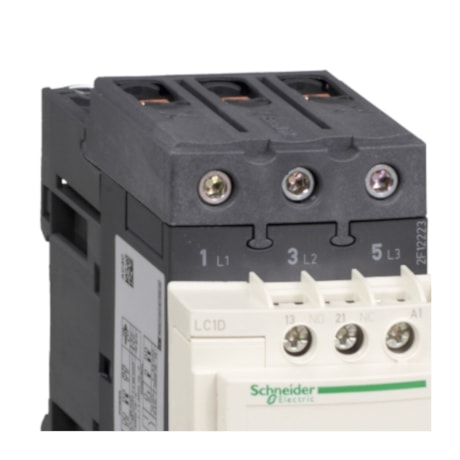

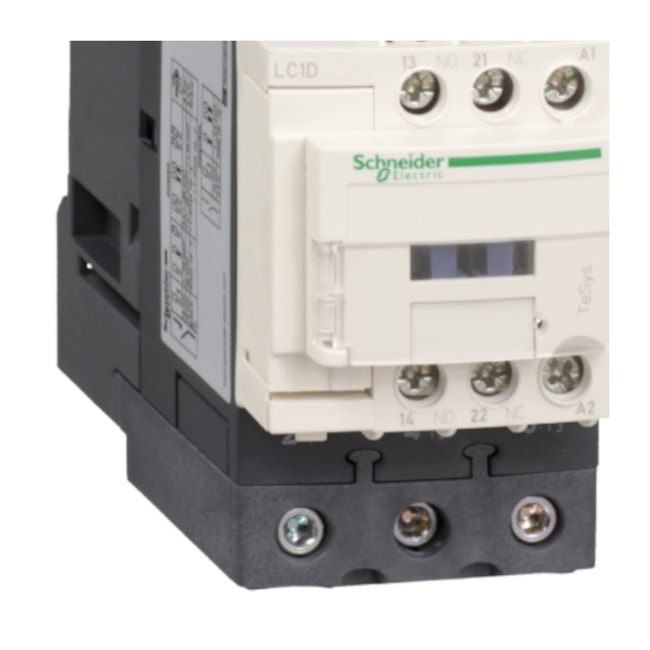

Contator Tripolar 65A 220V 1na+1nf Tesys D LC1D65AM7 SCHNEIDER

- O Contator da Schneider é da linha Tesys D;
- Desenvolvido para partidas direta, reversora e estrela-triângulo;
- Conta com tecnologia de conexão EverLink, garantindo torque permanente de aperto dos cabos condutores, mesmo em caso de deformação ou dilatação;
- Para todos os tipos de partidas (direta, reversora, estrela-triângulo), tem contatos auxiliares NA e NF integrados, montagem simples e rápida entre o disjuntor-motor e o contator, sem a necessidade de bloco de associação;
- Altamente resistentes e compactos;
- Perfeita integração em sistemas de controle ou automação simples;
- Permite utilização para montagem de partidas de motores para qualquer tipo de aplicação.
- Indicado para Industria, infra-estruturas, construção;
- Compatibilidade com IE3 e IE4 testadas.

Características:
- Tamanho compacto;
- Conexões por parafuso;
- Olhal;
- Fast-on e mola.

Medidas:
- Altura: 122 mm;
- Largura: 55 mm;
- Profundidade: 120 mm;
- Peso do produto: 0,86 kg;
- Pólos: 3;
- Contato Auxiliar: 1 NA + 1 NF;
- Corrente Nominal Ie: 80 A 60 °C a <= 440 V CA CA-1 do circuito de potência / 65 A 60 °C a <= 440 V CA CA-3 do circuito de potência;
- Tensão Nominal Ue: Circuito de potência: <= 690 V CA 25...400 Hz /Circuito de potência: <= 300 V CC;
- Corrente de comutação mínima: 5 mA do circuito de controle;
- Tensão de isolamento nominal Ui: Circuito de potência: 690 V para IEC 60947-4-1/600 V CSA certificado/600 V UL certificado/Circuito de sinalização: 690 V para IEC 60947-1/600 V CSA certificado/600 V UL certificado;
- Tensão suportável de impulso nominal Uimp: 6 kV para IEC 60947;
- Tensão de circuito de controle: 220 V CA 50/60 Hz;
- Tensão de comutação mínima: 17V por circuito de controle;
- Capacidade de fechamento nominal Irms:140 A CA do circuito de sinalização para IEC 60947-5-1/250 A CC do circuito de sinalização para IEC 60947-5-1/1000 A a 440 V do circuito de potência para IEC 60947;
- Capacidade de corte nominal: 1000 A a 440 V do circuito de potência para IEC 60947;
- Dissipação de alimentação por polo: 9,6 W CA-1 / 6,3 W CA-3;
- Tempo de Operação: 4 - 19 ms Abertura/ 12 - 26 ms Fechamento;
- Altitude de funcionamento: 3000 m sem;
- Resistência de Incêndios: 850 °C para IEC 60695-2-1;
Torque de Aperto:
- Circuito de potência: 1,7 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de 6 mm diâmetro e Phillips N°2;
- Circuito de potência: 8 N.m - Ligar conectores parafuso EverLink BTR - cabos 25 - 35 mm² hexagonal 4 mm;
- Circuito de potência: 5 N.m - Ligar conectores parafuso EverLink BTR - cabos 1 - 25 mm² hexagonal 4 mm;
Terminais:
- Circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1 - 2,5 mm² flexível com ponta do cabo;
- Circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1 - 4 mm² flexível sem ponta do cabo;
- Circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1 - 4 mm² flexível sem ponta do cabo;
- Circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1 - 4 mm² flexível com ponta do cabo;
- Circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1 - 4 mm² sólido sem ponta do cabo;
- Circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1 - 4 mm² sólido sem ponta do cabo;
- Circuito de potência: conexão a parafuso 1 cabo(s) 1 - 35 mm² flexível sem ponta do cabo ponta do cabo;
- Circuito de potência: conexão a parafuso 2 cabo(s) 1 - 25 mm² flexível sem ponta do cabo ponta do cabo;
- Circuito de potência: conexão a parafuso 1 cabo(s) 1 - 35 mm² flexível com ponta do cabo;
- Circuito de potência: conexão a parafuso 2 cabo(s) 1 - 25 mm² flexível com ponta do cabo;
- Circuito de potência: conexão a parafuso 1 cabo(s) 1 - 35 mm² sólido sem ponta do cabo;
- Circuito de potência: conexão a parafuso 2 cabo(s) 1 - 25 mm² sólido sem ponta do cabo;
Alimentação do Motor kW:
- 11 kW a 400 V CA 50/60 Hz (CA-4);
- 18,5 kW a 220 - 0,230 V CA 50/60 Hz (CA-3);
- 30 kW a 380 - 0,400 V CA 50/60 Hz (CA-3);
- 37 kW a 500 V CA 50/60 Hz (CA-3);
- 37 kW a 660 - 690 V CA 50/60 Hz (CA-3);
Motor Power HP (UL/CSA):
- 40 hp a 460/480 V CA 50/60 Hz do trifásico motores;
- 5 hp a 115 V CA 50/60 Hz do monofásico motores;
- 10 hp a 230/240 V CA 50/60 Hz do monofásico motores;
- 20 hp a 200/208 V CA 50/60 Hz do trifásico motores;
- 20 hp a 230/240 V CA 50/60 Hz do trifásico motores;
- 50 hp a 575/600 V CA 50/60 Hz do trifásico motores;
- Certificações: UL/ CCC/ GOST/ CSA;
- Modelo: LC1D65AM7;
- Marca: SCHNEIDER.

* Imagem meramente ilustrativa.
