- O Contator da Schneider é da linha Tesys D;
- Desenvolvido para partidas direta, reversora e estrela-triângulo;
- Conta com tecnologia de conexão EverLink, garantindo torque permanente de aperto dos cabos condutores, mesmo em caso de deformação ou dilatação;
- Para todos os tipos de partidas (direta, reversora, estrela-triângulo), tem contatos auxiliares NA e NF integrados, montagem simples e rápida entre o disjuntor-motor e o contator, sem a necessidade de bloco de associação;
- Altamente resistentes e compactos;
- Perfeita integração em sistemas de controle ou automação simples;
- Permite utilização para montagem de partidas de motores para qualquer tipo de aplicação.
- Indicado para Industria, infra-estruturas, construção;
- Compatibilidade com IE3 e IE4 testadas.

Características:
- Tamanho compacto;
- Conexões por parafuso;
- Olhal;
- Fast-on e mola.

Medidas:
- Altura: 85 mm;
- Largura: 45 mm;
- Profundidade: 92 mm;
- Peso do produto: 0,37 kg;
- Pólos: 3;
- Contato Auxiliar: 1 NA + 1 NF;
- Corrente Nominal Ie:25 A 60 °C a <= 440 V CA CA-3 do circuito de potência / 40 A 60 °C a <= 440 V CA CA-1 do circuito de potência;
- Tensão Nominal Ue: Circuito de potência: <= 690 V CA 25 - 400 Hz / Circuito de potência: <= 300 V CC;
- Corrente de comutação mínima: 5 mA do circuito de controle;
- Tensão de isolamento nominal Ui: Circuito de potência: 690 V para IEC 60947-4-1/600 V CSA certificado/600 V UL certificado/Circuito de sinalização: 690 V para IEC 60947-1/600 V CSA certificado/600 V UL certificado;
- Tensão suportável de impulso nominal Uimp: 6 kV para IEC 60947;
- Tensão de circuito de controle: 220 V CA 50/60 Hz;
- Tensão de comutação mínima: 17V por circuito de controle;
- Capacidade de fechamento nominal Irms:140 A CA do circuito de sinalização para IEC 60947-5-1 / 250 A CC do circuito de sinalização para IEC 60947-5-1 / 300 A a 440 V do circuito de potência para IEC 60947;
- Capacidade de corte nominal: 450 A a 440 V do circuito de potência para IEC 60947;
- Impedância média: 2,5 MOhm - Ith 40 A 50 Hz do circuito de potência;
- Dissipação de alimentação por polo: 3,2 W CA-1 / 1,25 W CA-3;
- Tempo de Operação: 12 - 22 ms Fechamento / 4 - 19 ms Abertura;
- Altitude de funcionamento: 3000 m sem;
- Resistência de Incêndios: 850 °C para IEC 60695-2-1;
Torque de Aperto:
- Circuito de potência: 1,7 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de 6 mm diâmetro e Phillips N°2;
- Circuito de potência: 2,5 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de 6 mm diâmetro e Philips N°2;
Terminais:
- Circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1 - 4 mm² flexível sem ponta do cabo;
- Circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1 - 4 mm² flexível sem ponta do cabo;
- Circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1 - 4 mm² flexível com ponta do cabo;
- Circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1 - 2,5 mm² flexível com ponta do cabo;
- Circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1 - 4 mm² sólido sem ponta do cabo;
- Circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1 - 4 mm² sólido sem ponta do cabo;
- Circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 2,5 - 10 mm² flexível sem ponta do cabo;
- Circuito de potência: terminais de braçadeiras roscadas 2 cabo(s) 2,5 - 10 mm² flexível sem ponta do cabo;
- Circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1 - 10 mm² flexível com ponta do cabo;
- Circuito de potência: terminais de braçadeiras roscadas 2 cabo(s) 1,5 - 6 mm² flexível com ponta do cabo;
- Circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1,5 - 10 mm² sólido sem ponta do cabo;
- Circuito de potência: terminais de braçadeiras roscadas 2 cabo(s) 2,5 - 10 mm² sólido sem ponta do cabo;
Alimentação do Motor kW:
- 5,5 kW a 220 - 0,230 V CA 50/60 Hz (CA-3);
- 11 kW a 380 - 0,400 V CA 50/60 Hz (CA-3);
- 11 kW a 415 - 440 V CA 50/60 Hz (CA-3);
- 15 kW a 500 V CA 50/60 Hz (CA-3);
- 15 kW a 660 - 690 V CA 50/60 Hz (CA-3);
- 5,5 kW a 400 V CA 50/60 Hz (CA-4);
Motor Power HP (UL/CSA):
- 3 hp a 230/240 V CA 50/60 Hz do monofásico motores;
- 2 hp a 115 V CA 50/60 Hz do monofásico motores;
- 7,5 hp a 230/240 V CA 50/60 Hz do trifásico motores;
- 15 hp a 460/480 V CA 50/60 Hz do trifásico motores;
- 20 hp a 575/600 V CA 50/60 Hz do trifásico motores;
- 7,5 hp a 200/208 V CA 50/60 Hz do trifásico motores;
- Certificações: LROS (Lloyds register do shipping) / CSA / UL / GOST / DNV / CCC / GL / BV / RINA;
- Modelo:LC1D25M7;
- Marca: SCHNEIDER.

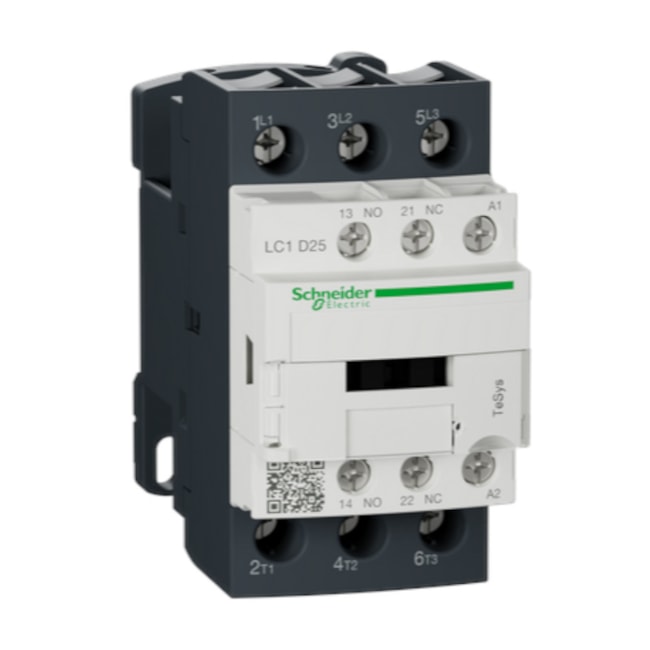

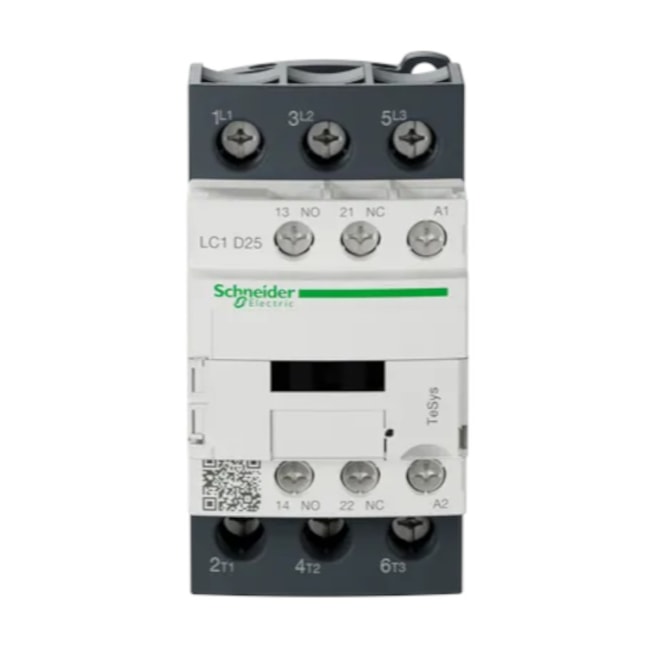

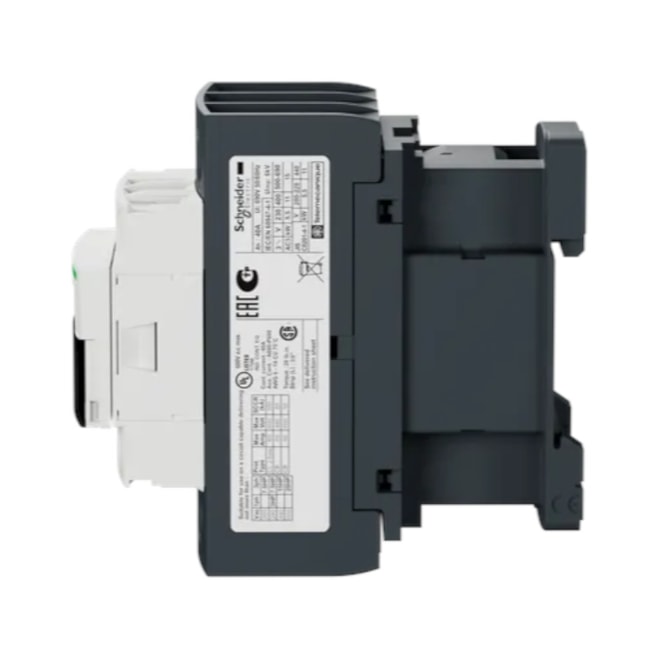

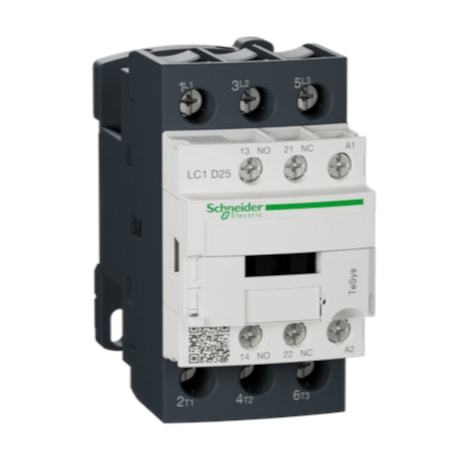

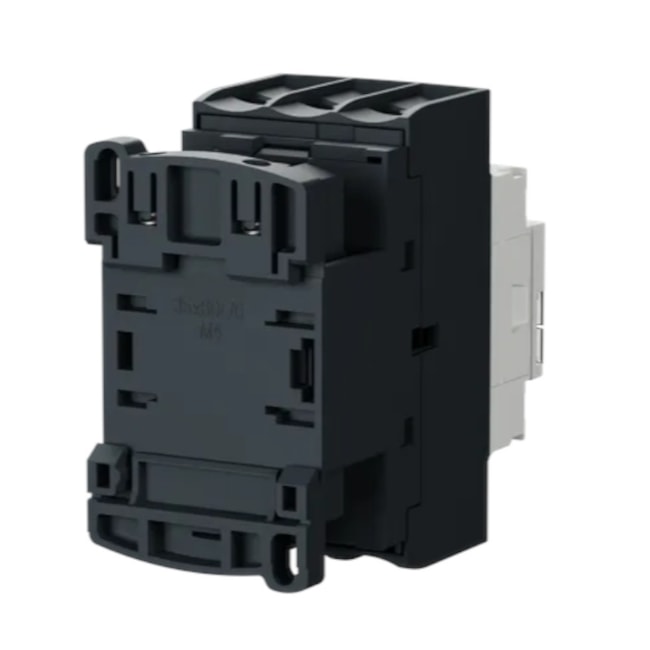

* Imagem meramente ilustrativa.

- Garantia: 18 meses (3 meses de garantia legal por lei, contando a partir da data de emissão da Nota Fiscal de Venda e 15 meses de garantia concedido pelo fabricante contra defeito de fabricação).
