Contator Tripolar 12A 24VCC 1na+1nf Tesys D LC1D12BL SCHNEIDER

R$ 573,10 Já com 10% OFF de desconto à vista no Pix

R$ 636,78

Em até 6x de R$ 106,13 sem juros

Sujeito à Tributação Interestadual

Produto esgotado

Preencha os campos para ser avisado assim que o produto voltar ao estoque!

Consulte frete e prazo de entrega

Não sabe o CEP? Clique aqui

Veja as opções

Descrição do Produto

- O Contator da Schneider é da linha Tesys D;
- Desenvolvido para partidas direta, reversora e estrela-triângulo;
- Conta com tecnologia de conexão EverLink, garantindo torque permanente de aperto dos cabos condutores, mesmo em caso de deformação ou dilatação;
- Para todos os tipos de partidas (direta, reversora, estrela-triângulo), tem contatos auxiliares NA e NF integrados, montagem simples e rápida entre o disjuntor-motor e o contator, sem a necessidade de bloco de associação;
- Altamente resistentes e compactos;
- Perfeita integração em sistemas de controle ou automação simples;
- Permite utilização para montagem de partidas de motores para qualquer tipo de aplicação.
- Indicado para Industria, infra-estruturas, construção;
- Compatibilidade com IE3 e IE4 testadas.

Características:
- Tamanho compacto;
- Conexões por parafuso;
- Olhal;
- Fast-on e mola.

Especificação Técnica

Medidas:
- Altura: 77 mm;
- Largura: 45 mm;
- Profundidade: 95 mm;
- Peso do produto: 0,48 kg;
- Pólos: 3;
- Contato Auxiliar: 1 NA + 1 NF;
- Corrente Nominal Ie: 25 A 60 °C a <= 440 V CA CA-1 do circuito de potência / 12 A 60 °C a <= 440 V CA CA-3 do circuito de potência;
- Tensão Nominal Ue: Circuito de potência: <= 690 V CA 25 - 400 Hz / Circuito de potência: <= 300 V CC;
- Corrente de comutação mínima: 5 mA do circuito de controle;
- Tensão de isolamento nominal Ui: Circuito de potência: 690 V para IEC 60947-4-1/600 V CSA certificado/600 V UL certificado/Circuito de sinalização: 690 V para IEC 60947-1/600 V CSA certificado/600 V UL certificado;
- Tensão suportável de impulso nominal Uimp: 6 kV para IEC 60947;
- Tensão de circuito de controle: 24 V CC;
- Tensão de comutação mínima: 17V por circuito de controle;
- Capacidade de fechamento nominal Irms:250 A a 440 V do circuito de potência para IEC 60947/ 140 A CA do circuito de sinalização para IEC 60947-5-1; 250 A CC do circuito de sinalização para IEC 60947-5-1;
- Capacidade de corte nominal: 250 A a 440 V do circuito de potência para IEC 60947;
- Impedância média: 2,5 MOhm - Ith 25 A 50 Hz do circuito de potência;
- Dissipação de alimentação por polo:0,36 W CA-3 / 1,56 W CA-1;
- Tempo de Operação: 65.45 - 88.55 ms Fechamento /20 - 30 ms Abertura;
- Altitude de funcionamento: 3000 m sem;
- Resistência de Incêndios: 850 °C para IEC 60695-2-1;
- Torque de Aperto: Circuito de potência: 1,7 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de 6 mm diâmetro n°2 Phillips plano de 6 mm diâmetro n°2;

Terminais:
- Circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1 - 4 mm² flexível sem ponta do cabo;
- Circuito de potência: terminais de braçadeiras roscadas 2 cabo(s) 1 - 4 mm² flexível sem ponta do cabo;
- Circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1 - 4 mm² flexível com ponta do cabo;
- Circuito de potência: terminais de braçadeiras roscadas 2 cabo(s) 1 - 2,5 mm² flexível com ponta do cabo;
- Circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1 - 4 mm² sólido sem ponta do cabo;
- Circuito de potência: terminais de braçadeiras roscadas 2 cabo(s) 1 - 4 mm² sólido sem ponta do cabo;
- Circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1 - 4 mm² flexível sem ponta do cabo;
- Circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1 - 4 mm² flexível sem ponta do cabo;
- Circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1 - 4 mm² flexível com ponta do cabo;
- Circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1 - 2,5 mm² flexível com pota do cabo;
- Circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1 - 4 mm² sólido sem ponta do cabo;
- Circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1 - 4 mm² sólido sem ponta do cabo;

Alimentação do Motor kW:
- 3 kW a 220..0,230 V CA 50/60 Hz (CA-3);
- 5,5 kW a 380..0,400 V CA 50/60 Hz (CA-3);
- 5,5 kW a 415...440 V CA 50/60 Hz (CA-3);
- 7,5 kW a 500 V CA 50/60 Hz (CA-3);
- 7,5 kW a 660...690 V CA 50/60 Hz (CA-3);
- 3,7 kW a 400 V CA 50/60 Hz (CA-4);
Motor Power HP (UL/CSA):
- 0,5 hp a 115 V CA 50/60 Hz do monofásico motores;
- 2 hp a 230/240 V CA 50/60 Hz do monofásico motores;
- 3 hp a 200/208 V CA 50/60 Hz do trifásico motores;
- 3 hp a 230/240 V CA 50/60 Hz do trifásico motores;
- 7,5 hp a 460/480 V CA 50/60 Hz do trifásico motores;
- 10 hp a 575/600 V CA 50/60 Hz do trifásico motores;
- Certificações: LROS (Lloyds register do shipping) / CSA / UL / GOST / DNV / CCC / GL / BV / RINA;
- Modelo:LC1D12BL;
- Marca: SCHNEIDER.

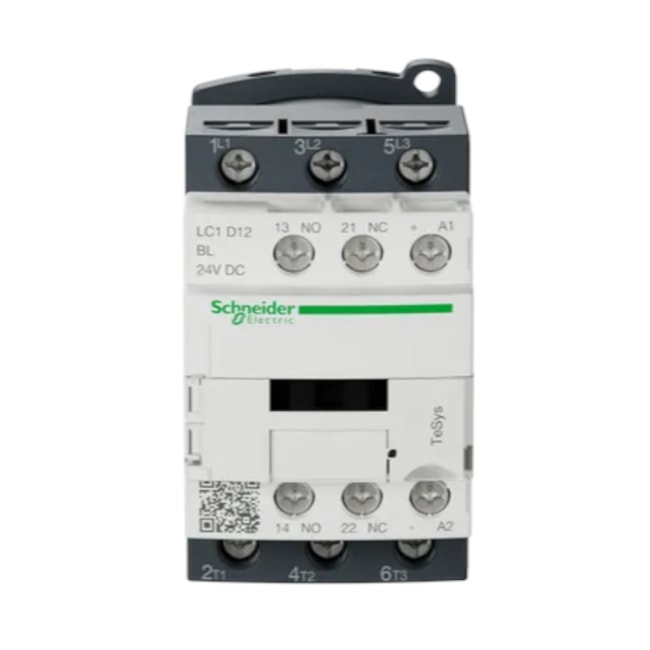

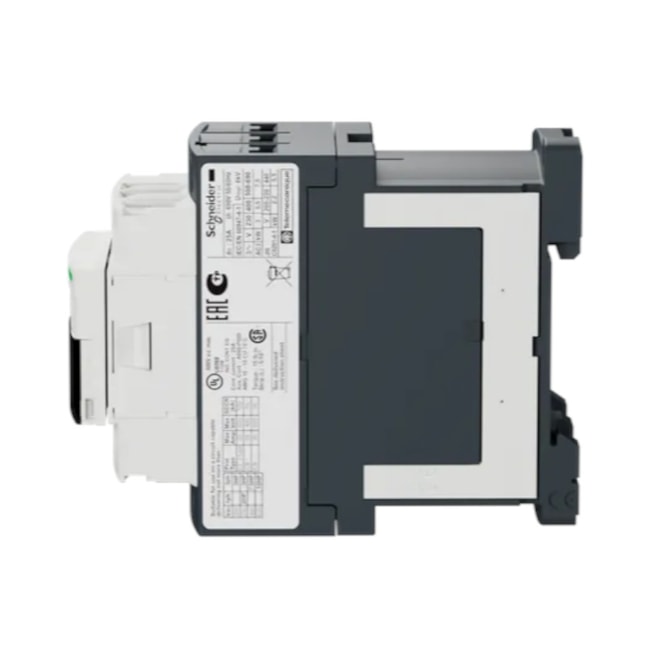

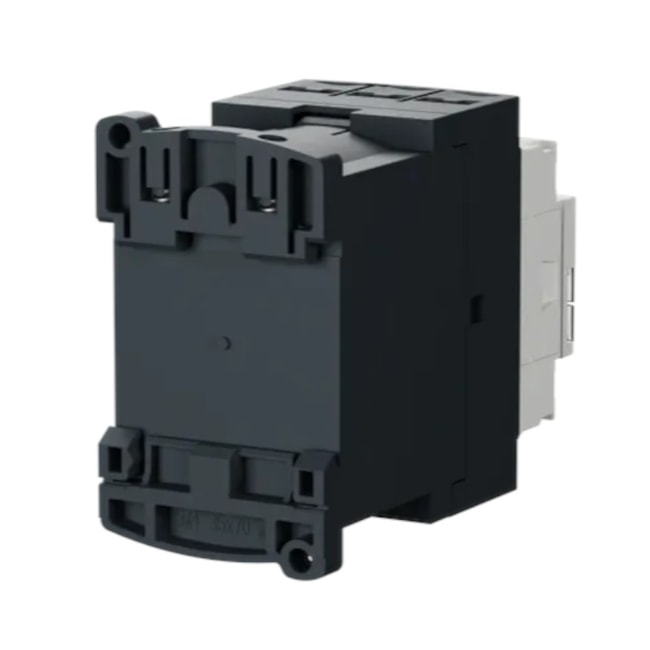

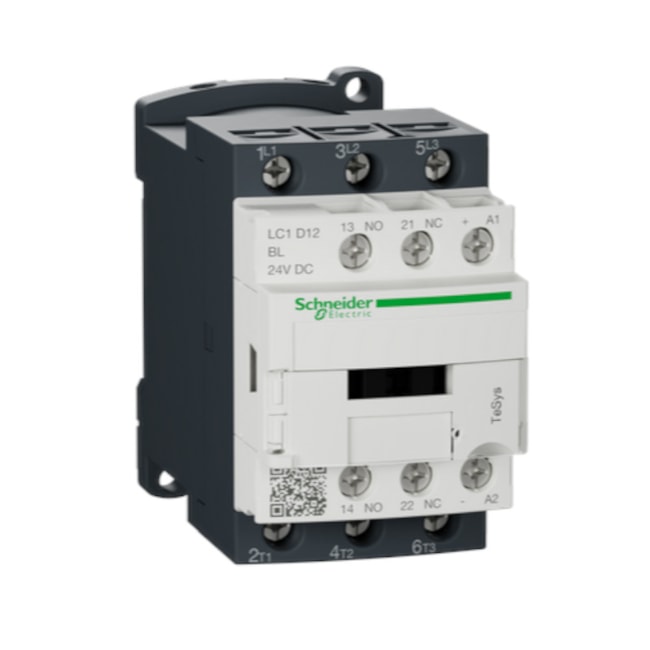

* Imagem meramente ilustrativa.
