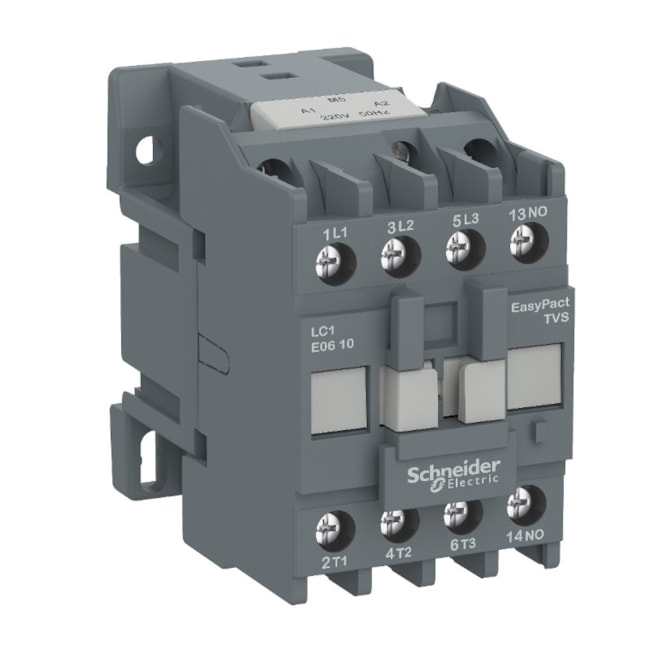

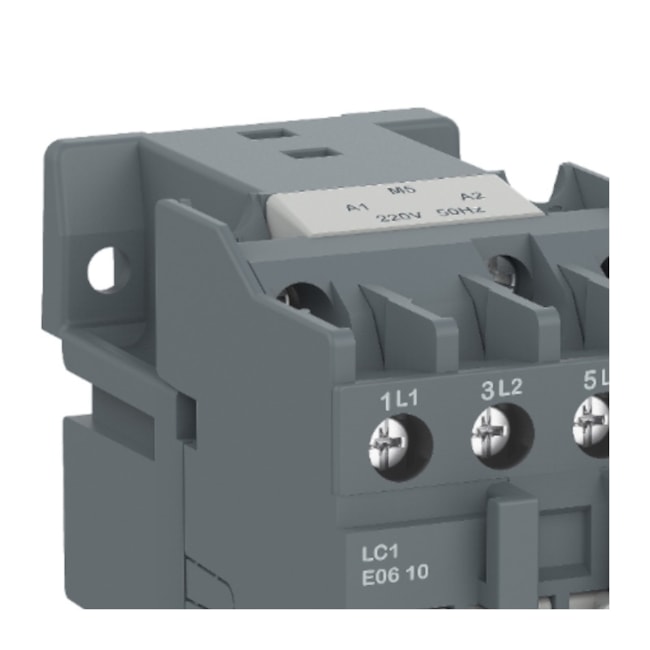

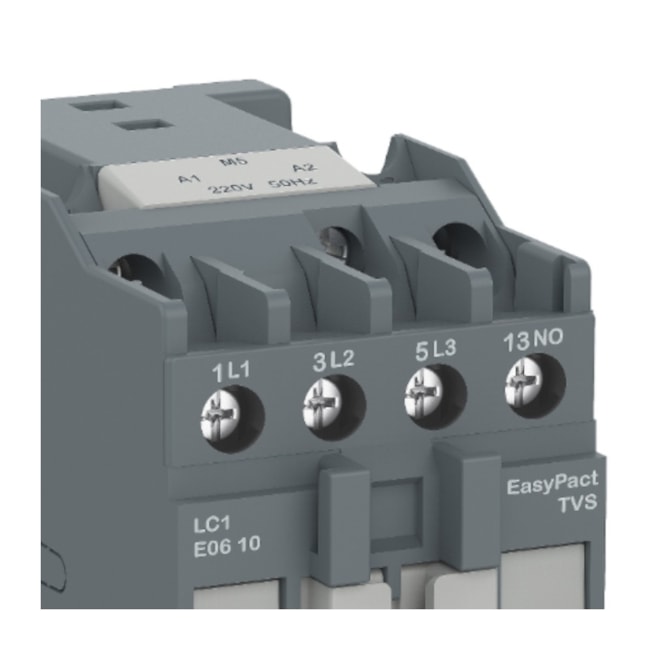

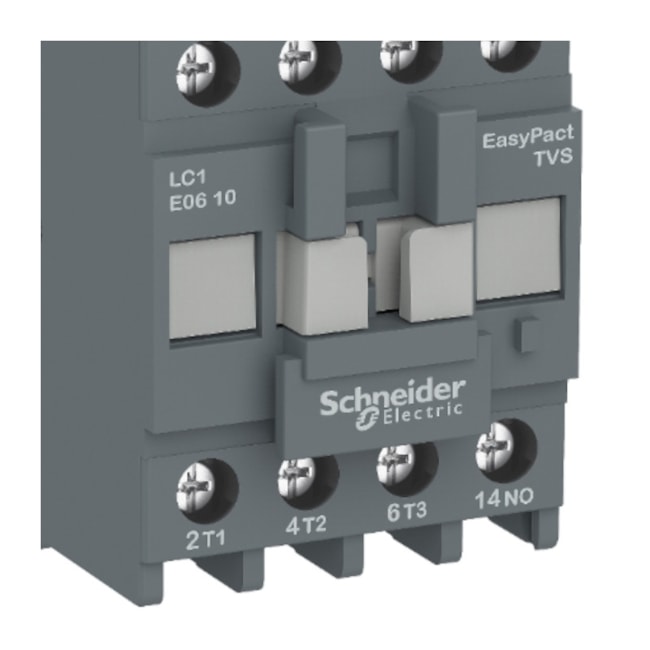

Contator Tripolar 12A 110V 1na Tesys E LC1E1210F7 SCHNEIDER
Produto Indisponível
Avise-me quando chegar
Informações do produto
descrição do produto
- Desenvolvido para fazer o controle de funcionamento de equipamentos elétricos, atuando como uma uma chave de comando no circuito de potência;
- Aplicações HVAC, pequenas máquinas e aplicações simplificadas, como pequenos comércios e indústrias, residências, bombas de piscina, sistemas de iluminação e aplicações mais complexas como acionamento de geradores;
- Alta durabilidade elétrica e mecânica;
- Fácil instalação;
especificação técnica
- Altura: 74 mm;
- Largura: 45 mm;
- Profundidade: 80 mm;
- Peso 0,3 kg;
- Pólos: 3;
- Contato Auxiliar: 1 NA;
- Corrente Nominal Ie: 25 A 60 °C a <= 440 V CA CA-1 do circuito de potência / 12 A 60 °C a <= 440 V CA CA-3 do circuito de potência;
- Tensão Nominal Ue: Circuito de potência: <= 690 V CA 50/60 Hz;
- Corrente de comutação mínima: 5 mA do circuito de controle;
- Tensão de isolamento nominal Ui: 690 V para IEC 60947-4-1;
- Tensão suportável de impulso nominal Uimp: 6 kV bobina não conectada ao circuito de potência para IEC 60947;
- Tensão de circuito de controle: 110 V CA 50/60 Hz;
- Tensão de comutação mínima: 17V por circuito de controle;
- Capacidade de fechamento nominal Irms: 120 A a 440 V CA do circuito de potência para IEC 60947-4-1;
- Capacidade de corte nominal: 96 A a 440 V do circuito de potência para IEC 60947;
- Impedância média: 2,5 MOhm - Ith 20 A 50 Hz do circuito de potência;
- Dissipação de alimentação por polo: 0,36 W CA-3 / 1,6 W CA-1;
- Tempo de Operação: 12 - 22 ms no fecho / 4 - 19 ms na abertura;
- Altitude de funcionamento: 3000 m sem;
- Resistência de Incêndios: 850 °C para IEC 60695-2-1;
Terminais:
- Circuito de potência: terminais de braçadeiras roscadas 1 1 - 4 mm² - rigidez do Cabo: flexível com extremidade do cabo
- Circuito de potência: terminais de braçadeiras roscadas 2 1- 2,5 mm² - rigidez do Cabo: flexível com extremidade do cabo
- Circuito de potência: terminais de braçadeiras roscadas 1 1 - 4 mm² - rigidez do Cabo: sólido sem ponta do cabo
- Circuito de potência: terminais de braçadeiras roscadas 2 1 - 4 mm² - rigidez do Cabo: sólido sem ponta do cabo
- Circuito de controle: terminais de braçadeiras roscadas 1 1 - 4 mm² - rigidez do Cabo: flexível sem ponta do cabo
- Circuito de controle: terminais de braçadeiras roscadas 2 1 - 4 mm² - rigidez do Cabo: flexível sem ponta do cabo
- Circuito de controle: terminais de braçadeiras roscadas 1 1 - 4 mm² - rigidez do Cabo: flexível com extremidade do cabo
- Circuito de controle: terminais de braçadeiras roscadas 2 1 - 2,5 mm² - rigidez do Cabo: flexível com extremidade do cabo
- Circuito de controle: terminais de braçadeiras roscadas 1 1 - 4 mm² - rigidez do Cabo: sólido sem ponta do cabo
- Circuito de controle: terminais de braçadeiras roscadas 2 1 - 4 mm² - rigidez do Cabo: sólido sem ponta do cabo
Alimentação do Motor kW:
- 3 kW a 220 - 0,230 V CA 50/60 Hz;
- 5,5 kW a 380 - 0,400 V;
- 5,5 kW a 415 V;
- 5,5 kW a 440 V;
- 7,5 kW a 500 V;
- 7,5 kW a 660 - 690 V;
- Modelo: LC1E1210F7;
- Marca: SCHNEIDER.
* Imagem meramente ilustrativa.
