Contator Auxiliar Relé 220V 3NA+1NF TESYS K CA2KN31M7 SCHNEIDER

- O Contator Auxiliar da Schneider é linha TeSys K;
- Componente tipo Relé de controle;
- Extremamente compacto, ideal para otimizar espaço no painel e contém um tamanho único para todos os calibres;
- Bobinas em corrente alternada e corrente contínua com baixo consumo;
- Tem um único tamanho para todos os calibres, blocos aditivos comuns a todos os calibres (6, 9, 12 e 16);
- Indicado para Indústria, infra-estruturas, construção. Sistemas de controle ou automação simples;

Medidas:
- Altura: 58 mm;
- Largura: 45 mm;
- Profundidade: 57 mm;
- Peso: 0,18 kg;
- Montagem: Calha / Placa;
- Composição dos Pólos: 3 NA + 1 NF;
- Tensão de operação nominal Ue: <= 690 V <= 400 Hz;
- Tipo do circuito de controle: CA a 50/60 Hz;
- Tensão de circuito de controle 220 - 0,230 V CA 50/60 Hz;
- Corrente térmica ao ar livre convencional Ith: 10 A a <50 °C;
- Capacidade de fechamento nominal Irms: 110 A para IEC 60947;
- Classificação do fusível associado: 10 A gG para IEC 60947 / 10 A gG para VDE 0660;
- Tensão de isolamento nominal: 690 V para IEC 60947 / 750 V para VDE 0110, grupo C / 690 V para BS 5424 / 600 V para CSA C22.2 N°14;
- Durabilidade Mecânica: Durabilidade mecânica 10 Mciclos;
- Imunidade a microquebras: 2 ms;
- Potência de irrupção em VA: 30 VA 20°C;
- Consumo de potência de manutenção em VA: 1,5 VA 20°C;
- Dissipação de calor: 1,3 W;
- Tensão de comutação mínima: 17 V;
- Corrente de comutação mínima: 5 mA;
- Resistência de isolamento: > 10 MOhm;
Torque de aperto:
- 1,3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de 6mm diâmetro;
- 1,3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº2 6mm;
- Limites de tensão de circuito de controle: Saída 0,2 - 0,75 Uc 50°C / Funcionamento 0,8 - 1,5 Uc 50°C;
Tempo de Operação:
- 10 - 20 ms desenergização da bobina e abertura NA;
- 10 - 20 ms energização da bobina e fecho NA;
- 15 - 25 ms desenergização da bobina e fecho NF;
- 5 - 15 ms energização da bobina e abertura NF;
Terminais
- Terminais de braçadeiras roscadas 1 cabo 1,5 - 4 mm² sólido;
- Terminais de braçadeiras roscadas 2 cabos 1,5 - 4 mm² sólido;
- Terminais de braçadeiras roscadas 1 cabo 0,75 - 4 mm² flexível com ponta do cabo;
- Terminais de braçadeiras roscadas 2 cabos 0,75 - 4 mm² flexível sem ponta do cabo;
- Terminais de braçadeiras roscadas 1 cabo 0,34 - 1,5 mm² flexível com ponta do cabo;
- Terminais de braçadeiras roscadas 2 cabos 0,34 - 1,5 mm² flexível sem ponta do cabo;
- Modelo: CA2KN31M7;
- Marca: SCHNEIDER.

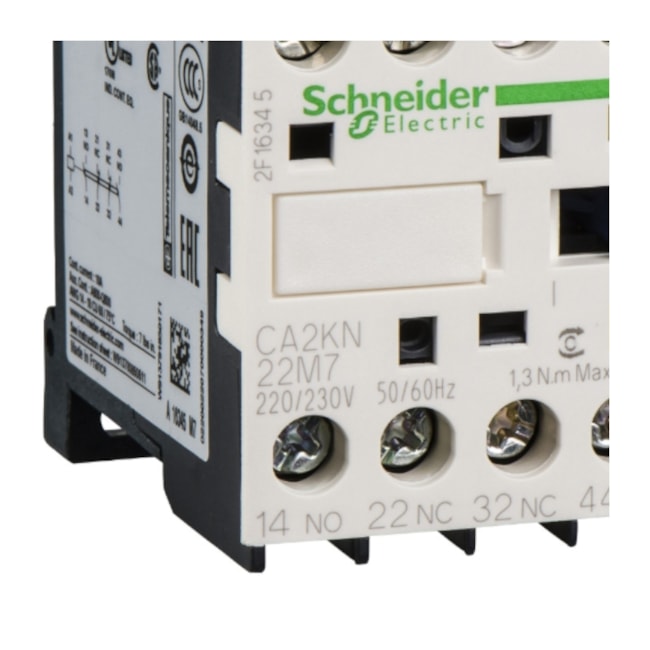

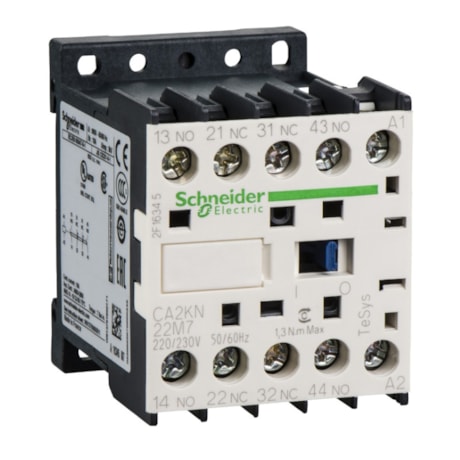

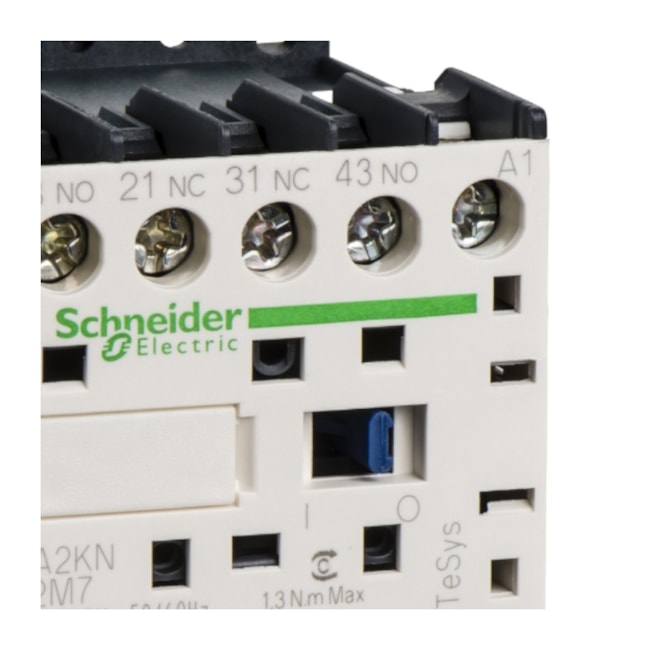

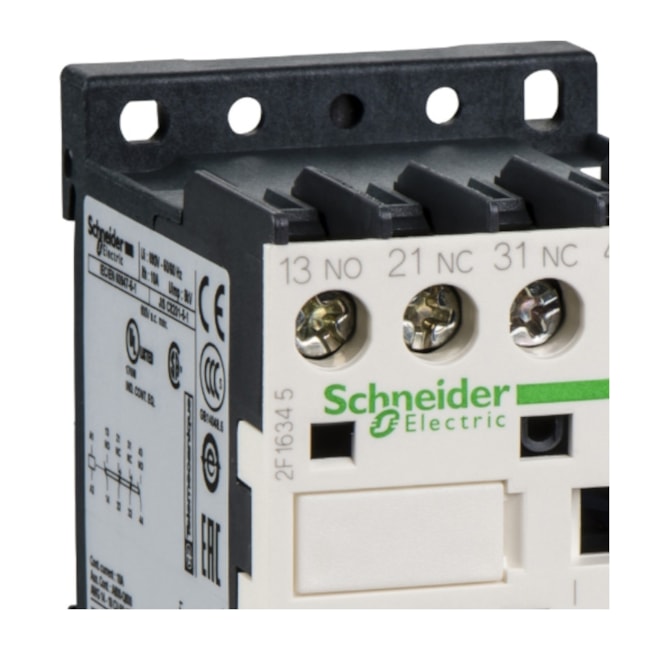

* Imagem meramente ilustrativa.

- Garantia: 18 meses (3 meses de garantia legal por lei, contando a partir da data de emissão da Nota Fiscal de Venda e 15 meses de garantia concedido pelo fabricante contra defeito de fabricação).
