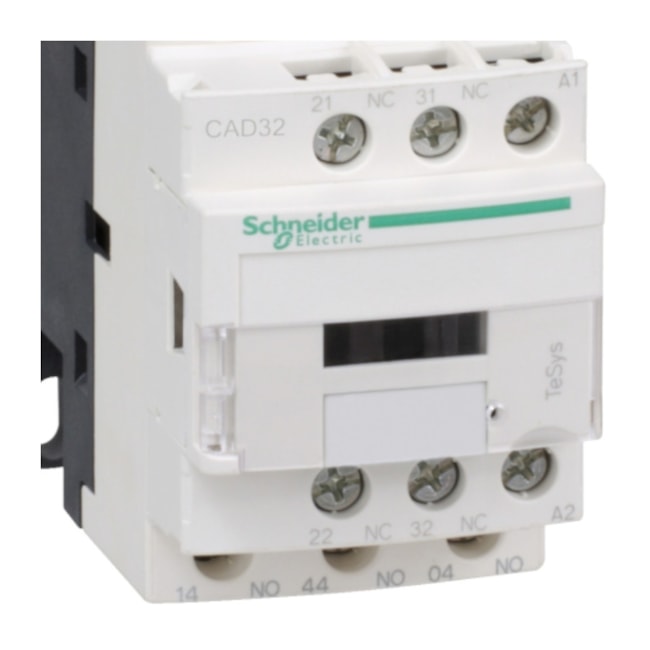

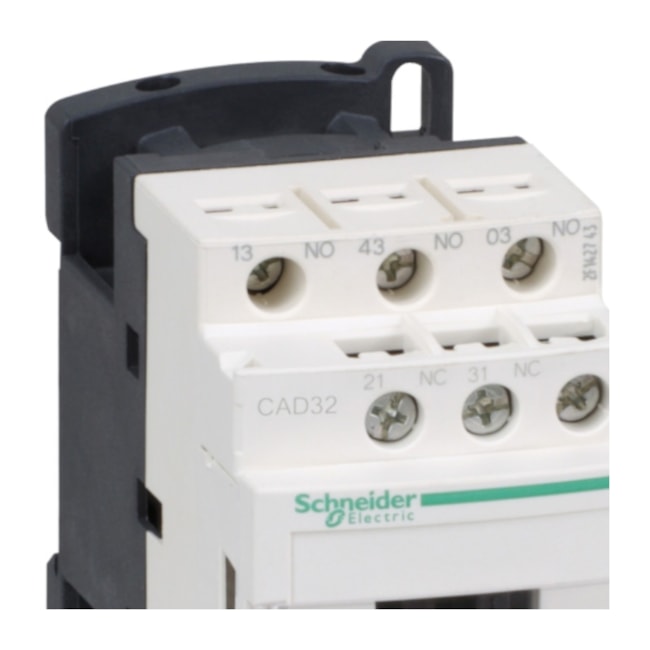

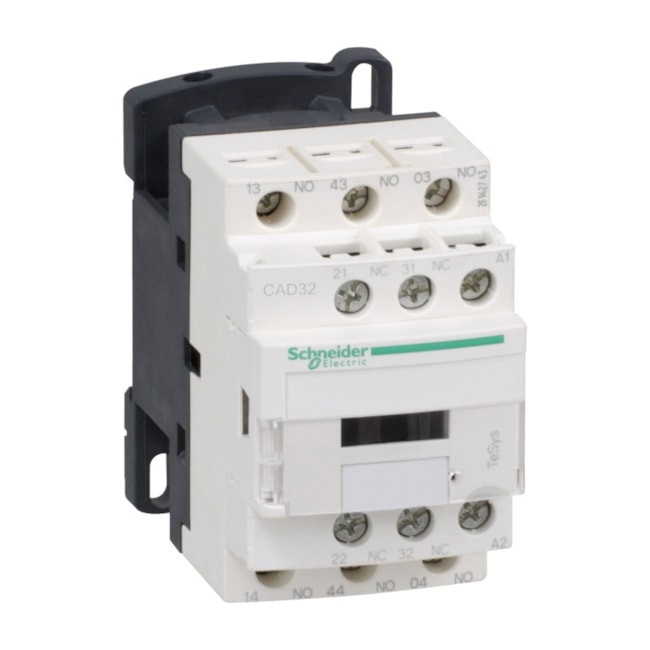

Contator Auxiliar Relé 110V 3NA+2NF TESYS CAD32F7 SCHNEIDER

- O Contator Auxiliar da Schneider é linha TeSys K;
- Componente tipo Relé de controle;
- Extremamente compacto, ideal para otimizar espaço no painel e contém um tamanho único para todos os calibres;
- Bobinas em corrente alternada e corrente contínua com baixo consumo;
- Tem um único tamanho para todos os calibres, blocos aditivos comuns a todos os calibres (6, 9, 12 e 16);
- Indicado para Indústria, infra-estruturas, construção. Sistemas de controle ou automação simples;

Medidas:
- Altura: 77 mm;
- Largura: 45 mm;
- Profundidade: 84 mm;
- Peso: 0,58 kg;
- Montagem: Calha / Placa;
- Composição dos Pólos: 3 NA + 2 NF;
- Tensão de operação nominal Ue: <= 690 V CA 25 - 400 Hz;
- Tipo do circuito de controle: CA a 50/60 Hz;
- Tensão de circuito de controle: 110 V CA 50/60 Hz;
- Corrente térmica ao ar livre convencional Ith: 10 A a <50 °C;
- Tensão suportável de impulso nomina Uimp: 6 kV para IEC 60947;
- Capacidade de fechamento nominal Irms: 140 A CA para IEC 60947-5-1 / 250 A CC para IEC 60947-5-1;
- Classificação do fusível associado: 10 A gG para IEC 60947-5-1;
- Tensão de isolamento nominal Ui: 600 V UL certificado / 600 V CSA certificado / 690 V para IEC 60947-5-1
- Durabilidade Mecânica: Durabilidade mecânica: 30 Mciclos;
- Potência de irrupção em VA: 70 VA 50 Hz 20 °C;
- Consumo de potência de manutenção em VA: 8 VA 50 Hz 20 °C;
- Tensão de comutação mínima: 17 V;
- Corrente de comutação mínima: 5 mA;
- Resistência de isolamento: > 10 MOhm;
Torque de aperto:
- 1,2 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2;
- 1,2 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de 6 mm diâmetro;
Tempo de Operação:
- 12 - 22 ms energização da bobina e fecho NA;
- 4 - 12 ms desenergização da bobina e abertura NA;
- 4 - 19 ms energização da bobina e abertura NF;
- 6 - 17 ms desenergização da bobina e fecho NF;
Terminais
- Terminais de braçadeiras roscadas 1 cabo(s) 1 - 4 mm² flexível sem ponta do cabo;
- Terminais de braçadeiras roscadas 2 cabo(s) 1 - 4 mm² flexível sem ponta do cabo;
- Terminais de braçadeiras roscadas 1 cabo(s) 1 - 4 mm² flexível com ponta do cabo;
- Terminais de braçadeiras roscadas 2 cabo(s) 1 - 2,5 mm² flexível com ponta do cabo;
- Terminais de braçadeiras roscadas 1 cabo(s) 1 - 4 mm² sólido sem ponta do cabo;
- Terminais de braçadeiras roscadas 2 cabo(s) 1 - 4 mm² sólido sem ponta do cabo;
- Modelo: CAD32F7;
- Marca: SCHNEIDER.

* Imagem meramente ilustrativa.

- Garantia: 18 meses (3 meses de garantia legal por lei, contando a partir da data de emissão da Nota Fiscal de Venda e 15 meses de garantia concedido pelo fabricante contra defeito de fabricação).
