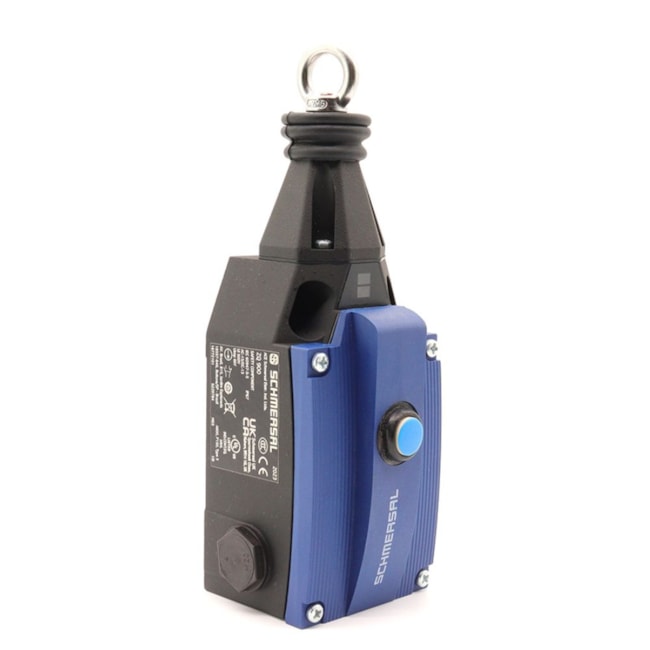

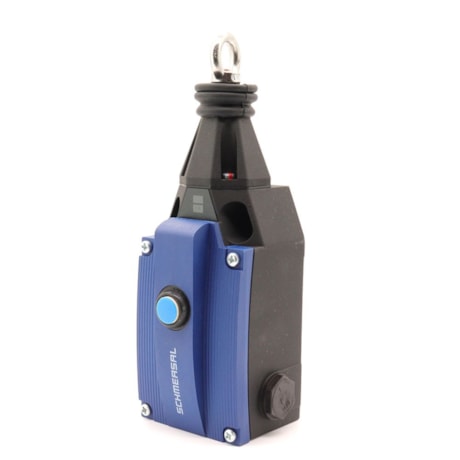

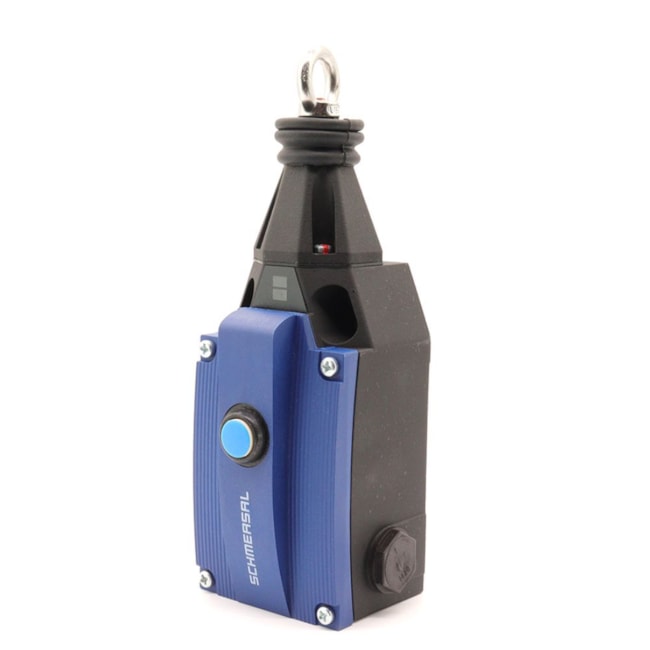

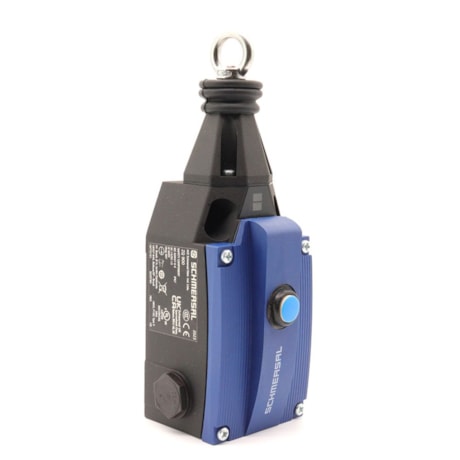

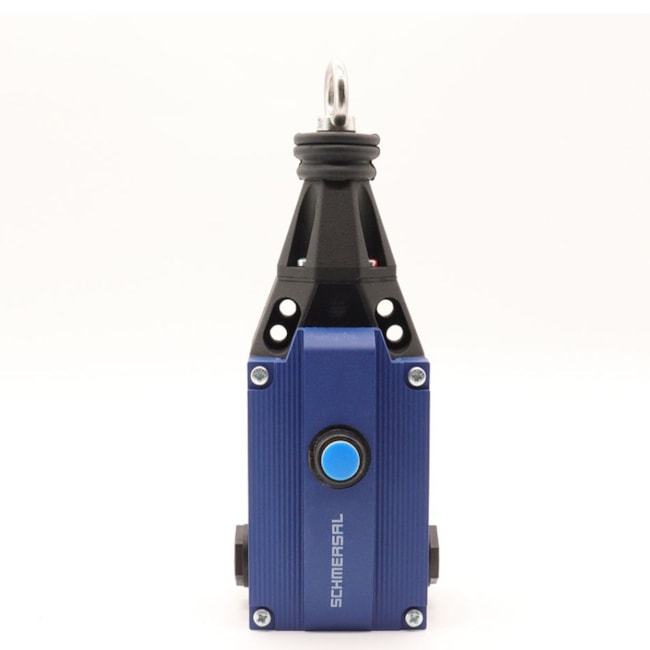

Chave ZQ de Segurança 1NA+3NF ZQ 900-13 ACE SCHMERSAL
Produto Indisponível
Avise-me quando chegar
Informações do produto
descrição do produto
- Ideiais para máquinas e equipamentos que precisam de uma cobertura grande pois são modelo robustos e resistentes com alcance que pode variar de 10m a 75m conforme cada modelo;
- Para funcionamento ideal deve ser pré-tensionada e assim garantir a atuação quando o cabo é puxado por um operados ou rompido;
- Seu princípio de atuação é mecânico que é acionado através de um cabo de aço que fica conectado na argola principal da chave;
- Com atuação unilateral são indicadas para aplicações indoor ou outdoor para cobertura segura de máquinas e processos;
- A função emergência é extremamente importate para máquinas e processos que apresentam riscos ao operador;
- As chaves devem ser instaladas com alguns acessórios indicados nos manuais para uma alta performance;
- As chaves ZQ de segurança são utilizadas para o acionamento de parada de emergência.
Características:
- Atuação unilateral / comprimento do cabo até 75 m;
- Acionamento por tração ou ruptura do cabo;
- 3 Entradas de condutor M 20 x 1.5;
- Indicação de posicionamento;
- Amplo espaço para conexões;
- Colar de vedação externo;
- A prova de inversão;
- Invólucro metálico;
- Botão de rearme;
- Tipo reforçado.
especificação técnica
- Material do revestimento do compartimento: Pintura de fábrica;
- Material da tampa: Plástico, termoplástico;
- Lâmpada sinalizadora: Não;
- Número de contatos auxiliares: 1;
- Número de contatos de segurança: 3;
- Normas, regulamentos: EN ISO 13849-1;
- Vida útil: 20 Ano(s);
- B10D Contato normalmente fechado (NC): 100.000 comutações;
- Mínima resistência mecânica: 1.000.000 comutações;
- Conexão, conector: Ligação por parafuso M20 x 1.5;
- Secção mínima dos cabos de conexão: 0,75 mm²;
- Secção máxima dos cabos de conexão: 2,5 mm²;
- Orientação (secção dos cabos de conexão): Todas as indicações sobre a secção dos cabos incluem os fios condutores.;
- Tipo de proteção: IP65 / IP67;
- Ambient temperature: -25 ... +70 °C;
- Máxima umidade relativa: 95 %;
- Medição de isolação da tensão: 500 V;
- Medição da rigidez dielétrica da tensão máxima: 6 kV;
- Corrente de ensaio térmico: 6 A;
- Categoria de aplicação AC-15: 230 VAC;
- Categoria de aplicação AC-15: 4 A;
- Categoria de aplicação DC-13: 24 VDC;
- Categoria de aplicação DC-13: 1 A;
- Elemento de comutação: Contato normalmente fechado/contato normalmente aberto (NF/NA);
- Princípio de comutação: Comutação de ação rápida;
- Material dos contatos, elétrico: Prata;
- Comprimento do sensor: 69,7 mm;
- Largura de sensor: 71,5 mm;
- Altura mínima do sensor, {mm}: 220,3 mm;
- Altura máxima do sensor, {mm}: 236,3 mm;
- Comprimento máximo do cabo: 75 m;
- Peso bruto: 1.340 g;
- Codigo EAN: 7895054792826;
- Referência do Fornecedor: ZQ 900-13;
- Marca: ACE SCHMERSAL.
*Imagens meramente ilustrativas.
modo de usar
- Comprimento recomendado para o cabo usado em conjunto com chaves de emergência quando há interdependência com a temperatura ambiente;
- Como os olhais são deformados sob carga, eles devem ser puxados com força várias vezes após a montagem;
- Depois deve-se tensionar o cabo de novo com os parafusos ou tensores;
- O sinalizador luminoso G24-M20 tem de se pedir em separado, ver acessório.
