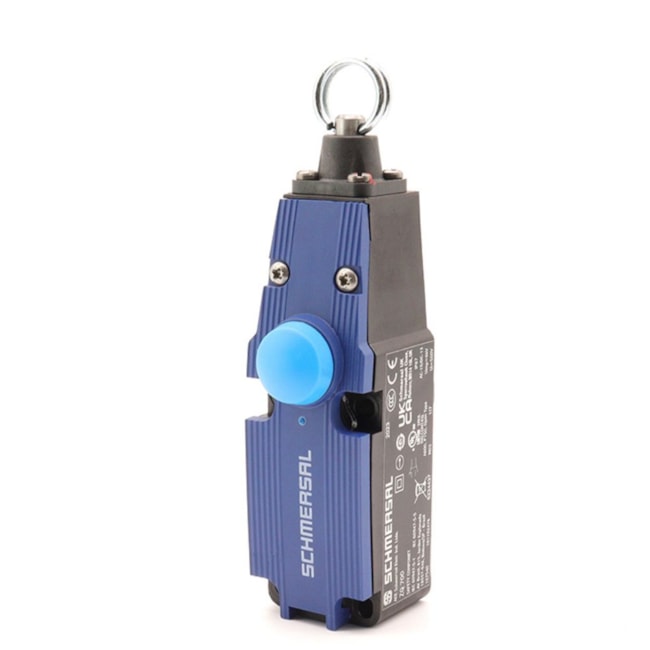

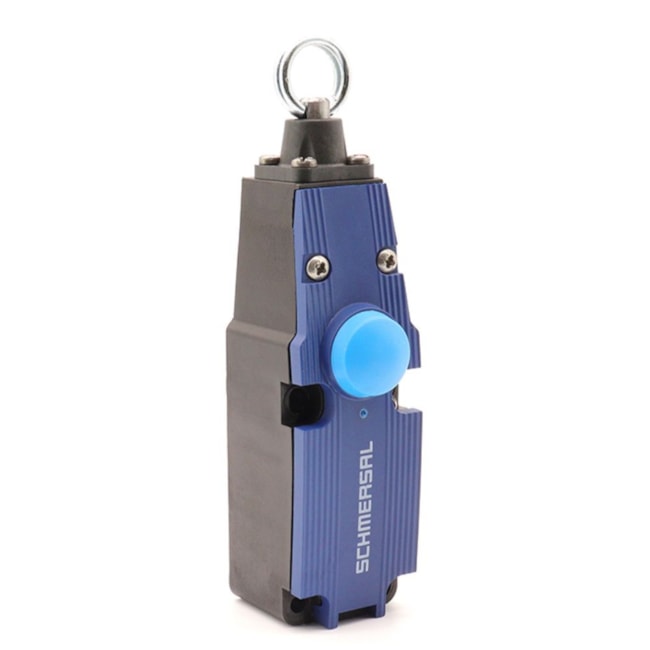

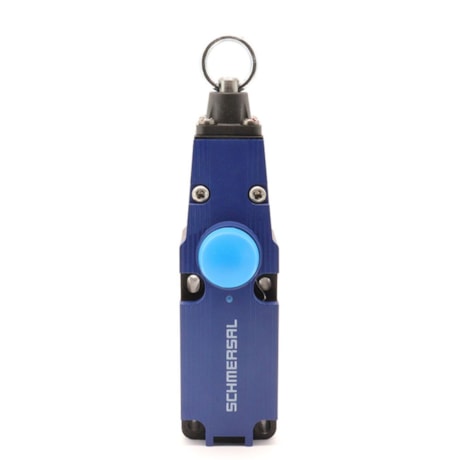

Chave ZQ de Segurança 1NA+1NF ZQ 700-11 ACE SCHMERSAL
Produto Indisponível
Avise-me quando chegar
Informações do produto
descrição do produto
- As chaves ZQ devem ser monitoradas por dispositivos de segurança como clps ou relés para que o sinal mecânico da comutação dos contatos elétricos internos seja interpretado de forma segura e assegure a parada imediata da máquina ou processo;
- As chaves ZQ são ideiais para máquinas e equipamentos que precisam de uma cobertura grande pois são modelo robustos e resistentes com alcance que pode variar até 10m para o modelo ZQ 700;
- Para funcionamento ideal deve ser pré-tensionada e assim garantir a atuação quando o cabo é puxado por um operados ou rompido;
- Com atuação unilateral são indicadas para aplicações indoor ou outdoor para cobertura segura de máquinas e processos;
- As chaves devem ser instaladas com alguns acessórios indicados nos manuais para uma alta performance.
Características:
- Apenas uma única força para cabos com comprimentos até 10 m;
- Atuação unilateral / comprimento do cabo até 10 m;
- Acionamento por tração ou ruptura do cabo;
- 1 entrada de condutor M 20 x 1.5;
- Indicação de posicionamento;
- Invólucro em termoplástico;
- Amplo espaço para conexões;
- A prova de inversão;
- Botão de rearme.
especificação técnica
- Material da tampa: Plástico, termoplástico;
- Número de contatos auxiliares: 1;
- Número de contatos de segurança: 1;
- Normas, regulamentos: EN ISO 13849-1;
- Vida útil: 20 Ano(s);
- B10D Contato normalmente fechado (NC): 100.000 comutações;
- Mínima resistência mecânica: 1.000.000 comutações;
- Conexão, conector: Ligação por parafuso M20 x 1.5;
- Secção mínima dos cabos de conexão: 0,75 mm²;
- Secção máxima dos cabos de conexão: 2,5 mm²;
- Orientação (secção dos cabos de conexão): Todas as indicações sobre a secção dos cabos incluem os fios condutores.;
- Tipo de proteção: IP67;
- Ambient temperature: -25 ... +70 °C;
- Máxima umidade relativa: 95 %;
- Medição de isolação da tensão: 500 V;
- Medição da rigidez dielétrica da tensão máxima: 6 kV;
- Corrente de ensaio térmico: 10 A;
- Categoria de aplicação AC-15: 230 VAC;
- Categoria de aplicação AC-15: 4 A;
- Categoria de aplicação DC-13: 24 VDC;
- Categoria de aplicação DC-13: 4 A;
- Elemento de comutação: Contato normalmente fechado/contato normalmente aberto (NF/NA);
- Princípio de comutação: Comutação de ação rápida;
- Material dos contatos, elétrico: Prata;
- Largura: 40,5 mm;
- Altura: 160 mm;
- Profundidade: 50,9 mm;
- Comprimento máximo do cabo: 10 m;
- Peso bruto: 215 g;
- Codigo EAN: 7895054490784;
- Referência do Fornecedor: ZQ 700-11;
- Marca: ACE SCHMERSAL.
*Imagens meramente ilustrativas.
modo de usar
- Como os olhais são deformados sob carga, eles devem ser puxados com força várias vezes após a montagem. Depois deve-se tensionar o cabo de novo com os parafusos ou tensores;
- A cada distância de 2 até 5 metros é necessário um suporte para o cabo, vide lista de acessórios.
