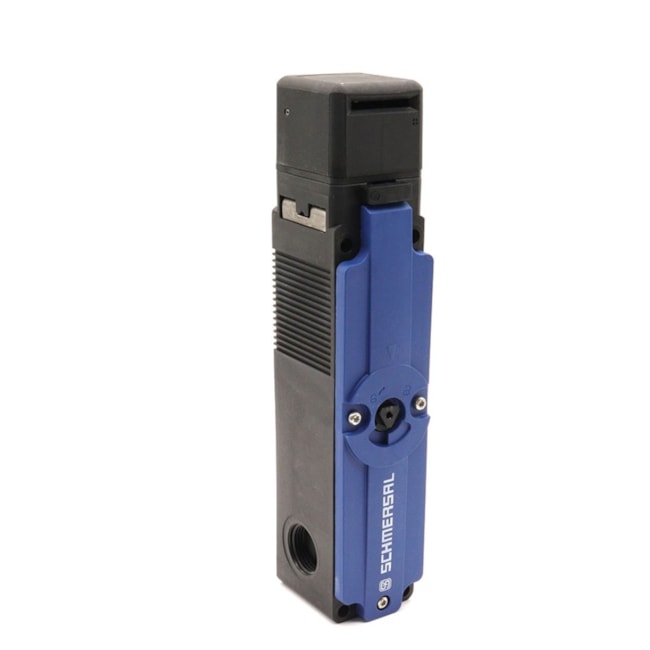

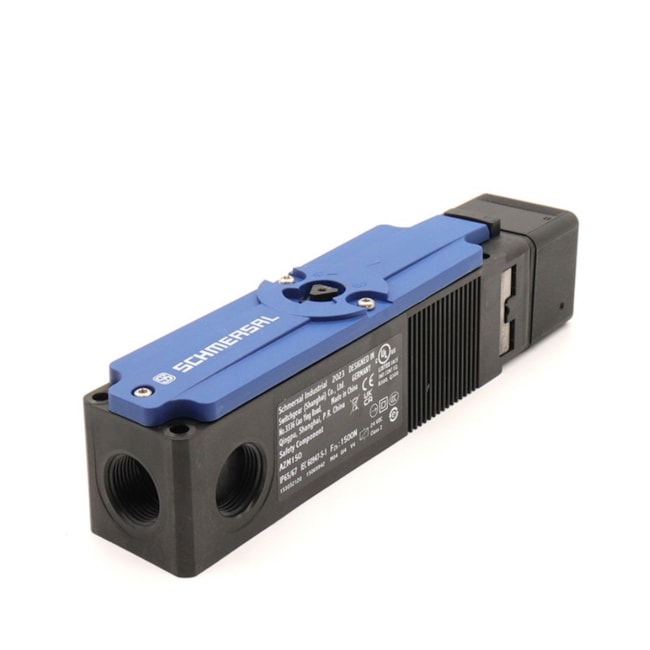

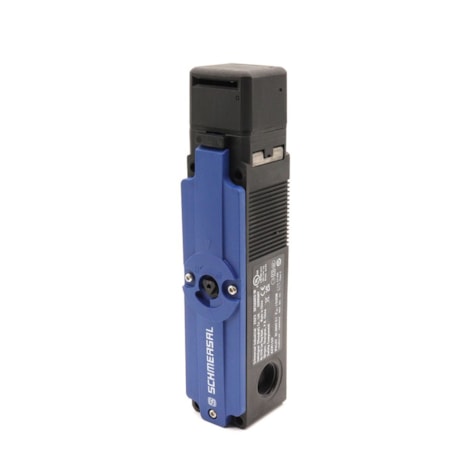

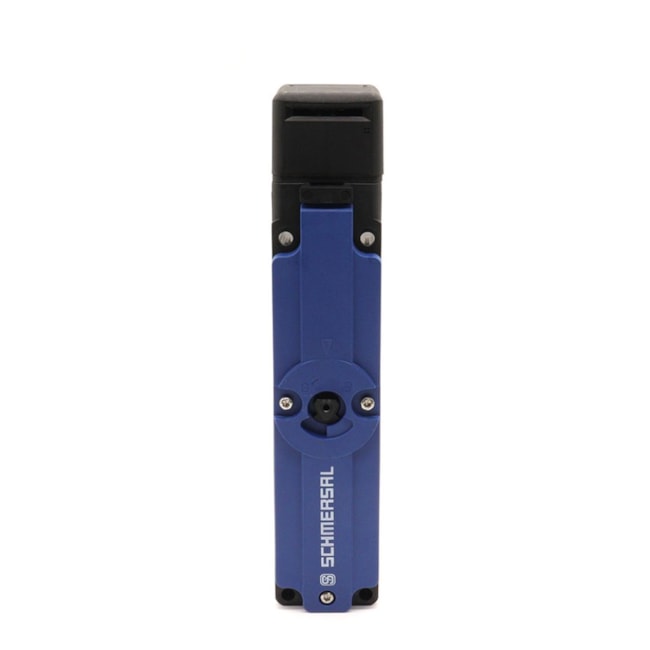

Chave de Segurança 4NF AZM150SK-02/02R-024 ACE SCHMERSAL

- As chaves de segurança com travamento AZM são robustas e de funcionamento simples, instaladas nos batentes fixos de portas, janelas ou tampas e com princípio de atuação mecânica devem ficar alinhadas com seu respectivo atuador;
- A comutação dos contatos mecânicos internos da chave acontece com o a abertura ou fechamento do acesso e consequentemente encaixe ou desencaixe do atuador da chave, esses contatos são monitorados por dispositivos de segurança como relés ou clps de segurança;
- As chaves AZM podem ser especificadas com princípio de bloqueio por mola, ou seja, assim que o atuador encaixa na chave a mesma é imediatamente travada sendo necessário enviar um sinal de desbloqueio intencional;
- Ou com princípio de atuação por corrente elétrica, ou seja, assim que o atuador encaixa na chave a mesma só é bloqueada quando recebe um sinal elétrico externo intencional, normalmente utilizada para monitoramento de processo em que os operadores não tem acesso regular;
- Outras caraterísticas técnicas também podem ser especificadas conforme a necessidade de cada aplicação como tensão de alimentação, tipo de desbloqueio, saída para conexão elétrica, entre outras;
- Trabalhando em conjunto com seu respectivo atuador realiza o monitoramento seguro de acessos em áreas com risco.

Características:
- Montagem simples, especialmente em perfis de 40 mm;
- 8 Níveis de arranque através do botão rotativo;
- Invólucro em termoplástico.

- Nível de codificação conforme EN ISO 14119: baixa;
- Princípio ativo: eletromecânico;
- Material do invólucro: Plástico, Poliamida PA 6 GV;
- Princípio de travamento por mola: Sim;
- Desbloqueio auxiliar: Sim;
- Número de direções de atuação: 2;
- Número de contatos de segurança: 4;
- Normas, regulamentos: EN ISO 13849-1;
- Performance Level, até: c;
- Categoria conforme EN ISO 13849: 1;
- B10D Normally-closed contact (NC): 2.000.000 comutações;
- Note: Electrical life on request.;
- B10D Normally-open contact (NO): 1.000.000 comutações;
- Note: at 10% Ie and ohmic load;
- Vida útil: 20 Ano(s);
- Por favor, note: Adequado para utilização se uma exclusão de falhas para uma avaria perigosa do canal mecânico 1 for autorizada e uma proteção contra manipulação adequada for assegurada.;
- Performance Level, até: d;
- Categoria conforme EN ISO 13849: 3;
- Note: for 2-channel use and with suitable logic unit.;
- Vida útil: 20 Ano(s);
- Performance Level, até: e;
- Mínima resistência mecânica: 1.000.000 comutações;
- Força de engate segundo a EN ISO 14119: 1.500 N;
- Força de engate, máximo: 1.950 N;
- Força de retenção aproximada: 50 N;
- Percurso de abertura, obrigatório: 10 mm;
- Positive break force per NC contact, minimum: 10 N;
- Força de abertura obrigatória, mínimo: 40 N;
- Velocidade de atuação, máximo: 0,3 m/s
- Fixação: parafusos;
- Versão dos parafusos de fixação: 4x M5;
- Tightening torque of the fastening screws for the housing cover, minimum: 0,5 Nm;
- Tightening torque of the fastening screws for the housing cover, maximum: 0,5 Nm;
- Note: Torx T10;
- Cabo guia: 3 x M20 x 1,5;
- Conexão, conector: Bornes com rosca;
- Secção mínima dos cabos de conexão: 0,25 mm²;
- Secção máxima dos cabos de conexão: 2,5 mm²;
- Orientação (secção dos cabos de conexão): Todas as indicações sobre a secção dos cabos incluem os fios condutores.;
- Tipo de proteção: IP65 / IP67;
- Ambient temperature: -25 ... +55 °C;
- Temperatura para armazenar e transportar, mínimo: -40 °C;
- Temperatura para armazenar e transportar, máximo: +85 °C;
- Máxima umidade relativa: 93 %;
- Orientação (humidade relativa): não condensado / sem gelo;
- Classe de proteção: II;
- Medição de isolação da tensão: 300 V;
- Categoria de sobre-tensão: II;
- Grau de contaminação por sujeira conf. IEC 60947-1: 2;
- Corrente de ensaio térmico: 5 A;
- Medição da tensão de comando: 24 VDC;
- Corrente de curto-circuito de acordo com EN 60947-5-1 {A}: 1.000 A;
- Potência admissão elétrica, máximo: 8,5 W;
- Elemento de comutação: Normalmente fechado (NF);
- Princípio de comutação: Comutação de ação lenta, contacto de rutura positiva;
- Frequência de comutação: 1.000 /h;
- Material dos contatos, elétrico: Prata;
- Magnet switch-on time: 100 %;
- Test pulse duration, maximum: 5 ms;
- Test pulse interval, minimum: 50 ms;
- Tensão, categoria de aplicação AC-15: 230 VAC;
- Potência, categoria de aplicação AC-15: 4 A;
- Tensão, categoria de aplicação DC-13: 24 VDC;
- Potência, categoria de aplicação DC-13: 4 A;
- Orientação (Aplicações de aplicação): Dispositivo de segurança deslocável / Proteção móvel / Dispositivo de segurança giratório;
- Escopo do fornecimento: Actuator must be ordered separately. / Proteção de fendas para cobertura resistente ao pó da abertura não utilizada;
- Orientação (desbloqueio auxiliar): em manutenção, instalação, etc. / Através de chave triangular M5;
- Comprimento do sensor; 48 mm;
- Largura de sensor: 40 mm;
- Altura do sensor: 204 mm;
- Codigo EAN: 7909614156925;
- Referência do Fornecedor: AZM150SK-02/02R-024;
- Marca: ACE SCHMERSAL.

*Imagens meramente ilustrativas.

- 12 meses (3 meses de garantia legal por lei, contando a partir da data de emissão da Nota Fiscal de Venda e 9 meses de garantia concedido pelo fabricante contra defeito de fabricação).
