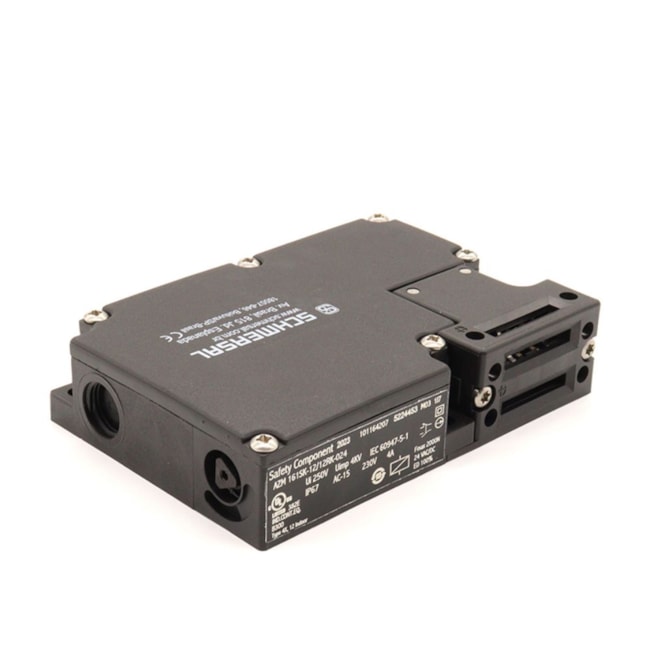

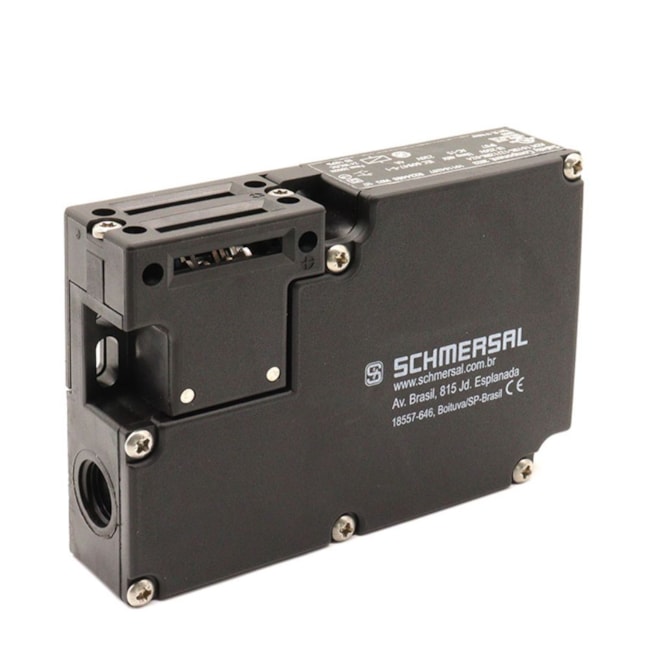

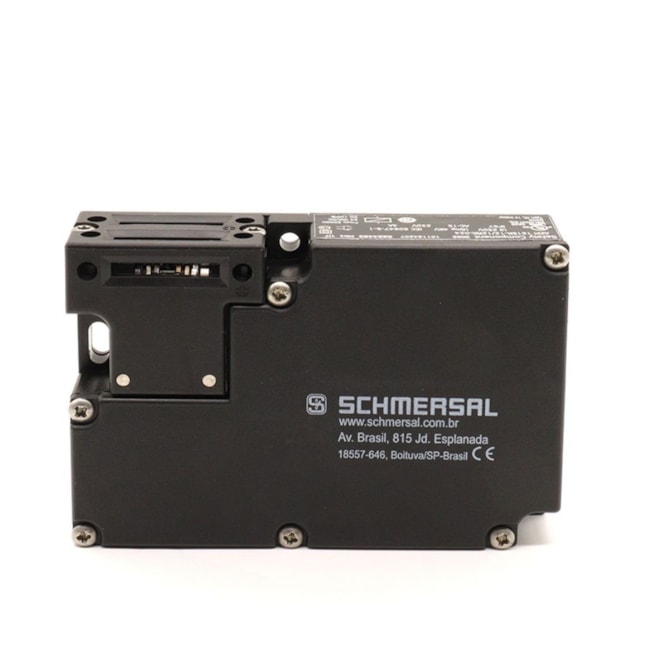

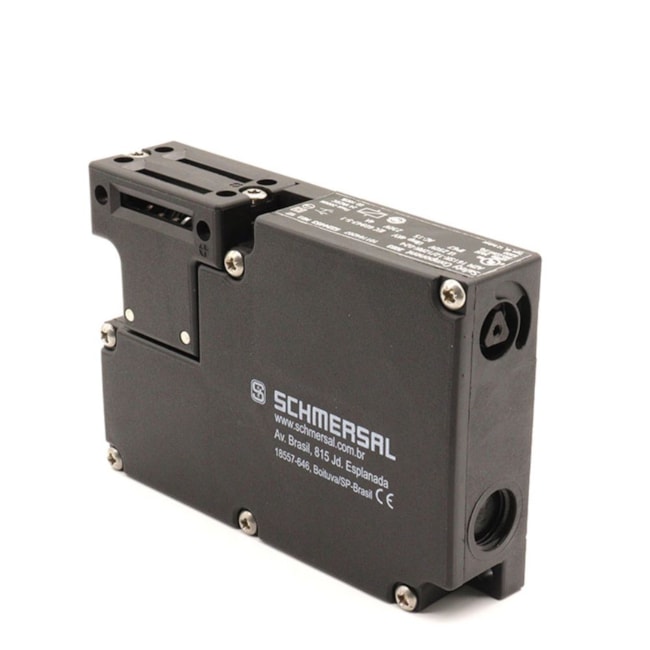

Chave de Segurança 2NA+4NF AZM 161SK-12/12RKA-024 ACE SCHMERSAL

- As chaves de segurança com travamento AZM são robustas e de funcionamento simples;
- Instaladas nos batentes fixos de portas, janelas ou tampas e com princípio de atuação mecânica devem ficar alinhadas com seu respectivo atuador;
- A comutação dos contatos mecânicos internos da chave acontece com o a abertura ou fechamento do acesso e consequentemente encaixe ou desencaixe do atuador da chave, esses contatos são monitorados por dispositivos de segurança como relés ou clps de segurança;
- Trabalhando em conjunto com seu respectivo atuador realiza o monitoramento seguro de acessos em áreas com risco;
- As chaves AZM podem ser especificadas com princípio de bloqueio por mola, ou seja, assim que o atuador encaixa na chave a mesma é imediatamente travada sendo necessário enviar um sinal elétrico de desbloqueio intencional;
- Ou com princípio de atuação por corrente elétrica, ou seja, assim que o atuador encaixa na chave a mesma é bloqueada apenas quando recebe um sinal elétrico externo intencional, normalmente utilizada para monitoramento de processo em que os operadores não tem acesso regular;
- Outras caraterísticas técnicas também podem ser especificadas conforme a necessidade de cada aplicação como tensão de alimentação, tipo de desbloqueio, saída para conexão elétrica, entre outras.

Características:
- Bloqueio com proteção contra travamento incorreto;
- Entradas de condutor 4 M 16 x 1.5;
- Invólucro em termoplástico;
- Amplo espaço para conexões;
- Desbloqueio auxiliar;
- Isolamento protegido;
- Longa durabilidade;
- 6 contatos.

- Nível de codificação conforme EN ISO 14119: baixa;
- Princípio ativo: eletromecânico;
- Material do invólucro: Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo;
- Princípio de travamento por corrente elétrica: Sim;
- Desbloqueio auxiliar: Sim;
- Número de direções de atuação: 3;
- Número de contatos auxiliares: 2;
- Número de contatos de segurança: 4;
- Normas, regulamentos: EN ISO 13849-1;
- Performance Level, até: c;
- Categoria conforme EN ISO 13849: 1;
- B10D Normally-closed contact (NC): 2.000.000 comutações;
- Note: Electrical life on request.;
- B10D Normally-open contact (NO): 1.000.000 comutações;
- Note: at 10% Ie and ohmic load;
- Vida útil: 20 Ano(s);
- Por favor, note: Adequado para utilização se uma exclusão de falhas para uma avaria perigosa do canal mecânico 1 for autorizada e uma proteção contra manipulação adequada for assegurada.;
- Performance Level, até: d;
- Categoria conforme EN ISO 13849: 3;
- Note: for 2-channel use and with suitable logic unit.;
- Vida útil: 20 Ano(s);
- Mínima resistência mecânica: 1.000.000 comutações;
- Folga do atuador da direção de acionamento: 5,5 mm;
- Força de engate segundo a EN ISO 14119: 2.000 N;
- Força de engate, máximo: 2.600 N;
- Força de retenção: 30 N;
- Percurso de abertura, obrigatório: 10 mm;
- Positive break force per NC contact, minimum: 10 N;
- Força de abertura obrigatória, mínimo: 20 N;
- Velocidade de atuação, máximo: 2 m/s;
- Fixação: parafusos;
- Versão dos parafusos de fixação: 3x M5;
- Cabo guia: 4 x M16 x 1,5;
- Conexão, conector: Bornes com rosca;
- Secção mínima dos cabos de conexão: 0,25 mm²;
- Secção máxima dos cabos de conexão: 1,5 mm²;
- Orientação (secção dos cabos de conexão): Todas as indicações sobre a secção dos cabos incluem os fios condutores.;
- Tipo de proteção: IP67;
- Ambient temperature: -25 ... +60 °C;
- Temperatura para armazenar e transportar, mínimo: -25 °C;
- Temperatura para armazenar e transportar, máximo: +85 °C;
- Orientação (humidade relativa): não condensado / sem gelo;
- Classe de proteção: II;
- Altura de instalação permitida sobre NN, máximo: 2.000 m;
- Medição de isolação da tensão: 250 VAC;
- Medição da rigidez dielétrica da tensão máxima: 4 kV;
- Corrente de ensaio térmico: 6 A;
- Medição da tensão de comando: 24 VAC/DC;
- Corrente de curto-circuito de acordo com EN 60947-5-1 {A}: 1.000 A;
- Potência admissão elétrica, máximo: 10 W;
- Elemento de comutação: Contato normalmente fechado/contato normalmente aberto (NF/NA);
- Princípio de comutação: Comutação de ação lenta, contacto de rutura positiva;
- Frequência de comutação: 1.000 /h;
- Material dos contatos, elétrico: Prata;
- Magnet switch-on time: 100 %;
- Test pulse duration, maximum: 5 ms;
- Test pulse interval, minimum: 50 ms;
- Tensão, categoria de aplicação AC-15: 230 VAC;
- Potência, categoria de aplicação AC-15: 4 A;
- Tensão, categoria de aplicação DC-13: 24 VDC;
- Potência, categoria de aplicação DC-13: 2,5 A;
- Tensão, categoria de aplicação AC-15: 230 VAC;
- Potência, categoria de aplicação AC-15: 4 A;
- Tensão, categoria de aplicação DC-13: 24 VDC;
- Potência, categoria de aplicação DC-13: 2,5 A;
- Orientação (Aplicações de aplicação): Dispositivo de segurança deslocável / Proteção móvel / Dispositivo de segurança giratório;
- Escopo do fornecimento: Actuator must be ordered separately.;
- Orientação (desbloqueio auxiliar): em manutenção, instalação, etc. / Para o destravamento manual utilizar a chave triângulo M5 que é disponibilizada como acessório.;
- Comprimento do sensor: 30 mm;
- Largura de sensor: 130 mm;
- Altura do sensor: 90 mm;
- Codigo EAN: 789935912318;
- Referência do Fornecedor: AZM 161SK-12/12RKA-024;
- Marca: ACE SCHMERSAL.
