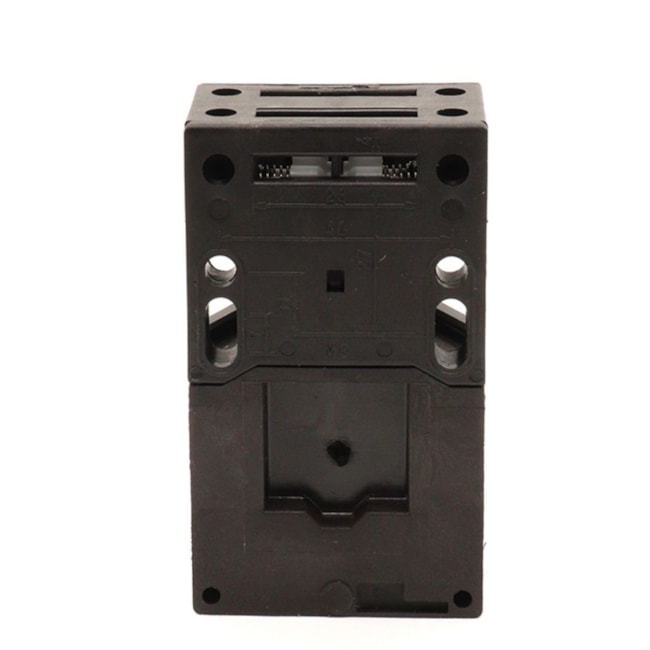

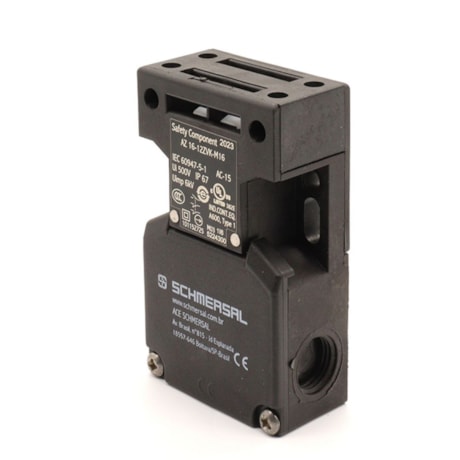

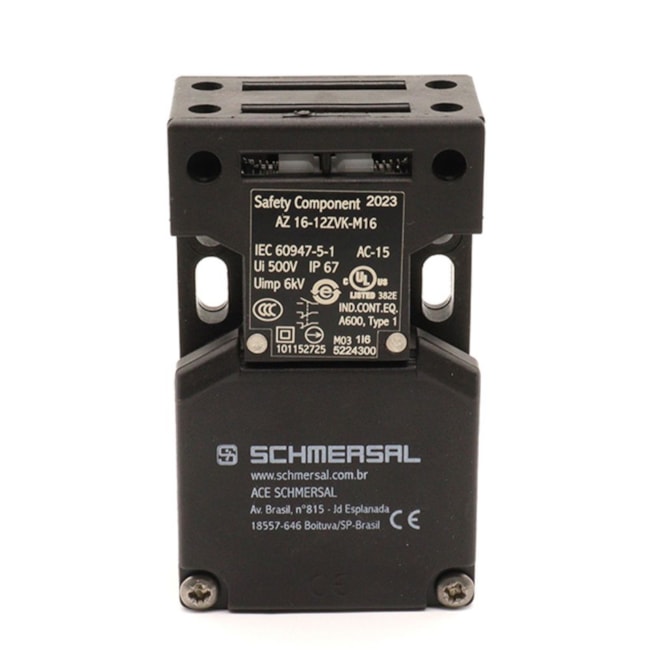

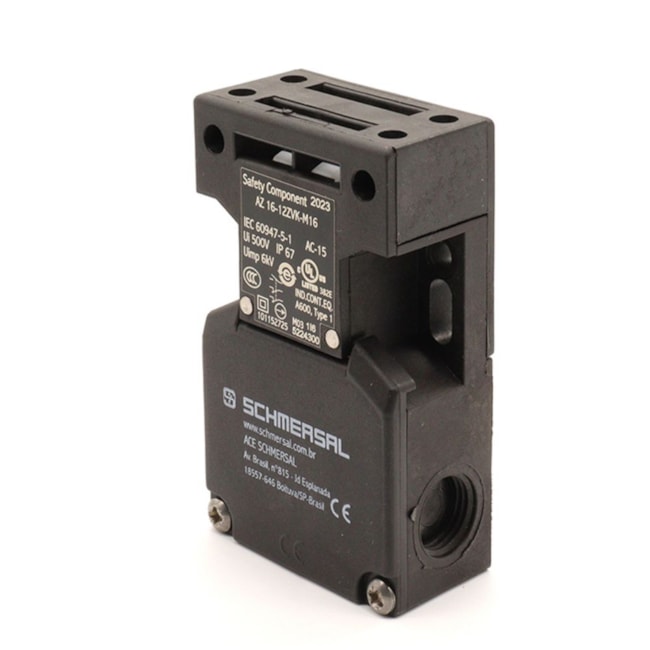

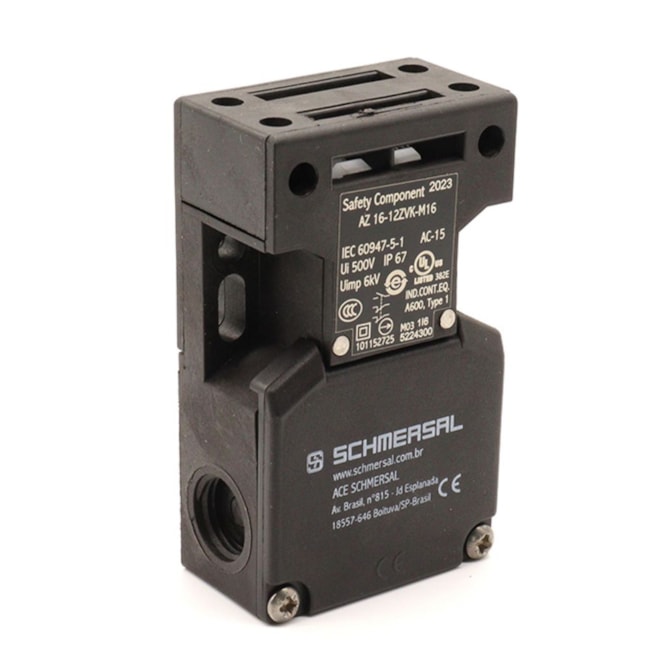

Chave de Segurança 1NA+2NF AZ 16-12ZVRK-M16 ACE SCHMERSAL

- As chaves de segurança sem travamento AZ são compactas, resistentes e de funcionamento simples, instaladas nos batentes fixos de portas, janelas ou tampas e com princípio de atuação mecânica, devem ficar alinhadas com seu respectivo atuador;
- A comutação dos contatos mecânicos internos da chave acontece com o a abertura ou fechamento do acesso e consequentemente encaixe ou desencaixe do atuador na chave, assim o sinal dos contatos é monitorados por dispositivos de segurança como relés ou clps de segurança;
- Trabalhando em conjunto com seu respectivo atuador realiza o monitoramento seguro de acessos em áreas com risco;
- As chaves AZ podem ser especificadas com ou sem retenção.

Características:
- Furos longitudinais para regulagem, furos redondos para fixar;
- Contactos com alto nível de segurança com tensões baixas;
- Insensível quanto a presença de sujeira;
- 3 Entradas de condutor M 16 x 1.5;
- Amplo espaço para conexões;
- Invólucro em termoplástico;
- Isolamento protegido;
- Codificação universal;
- Longa durabilidade.

- Nível de codificação conforme EN ISO 14119: baixa;
- Princípio ativo: eletromecânico;
- Material do invólucro: Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo;
- Força de restabelecimento: Sim;
- Número de direções de atuação: 3;
- Número de contactos auxiliares: 1;
- Número de contactos de segurança: 2;
- Número de buchas de cabo: 3;
- Normas, regulamentos: EN ISO 13849-1;
- Performance Level, até: c;
- Categoria conforme EN ISO 13849: 1;
- B10D Normally-closed contact (NC): 2 000 000 Schaltspiele;
- Note: Electrical life on request.;
- B10D Normally-open contact (NO): 1 000 000 Schaltspiele;
- Note: at 10% Ie and ohmic load;
- Vida útil: Jahr(e);
- Por favor, note: Adequado para utilização se uma exclusão de falhas para uma avaria perigosa do canal mecânico 1 for autorizada e uma proteção contra manipulação adequada for assegurada;
- Performance Level, até: d;
- Categoria conforme EN ISO 13849: 3;
- Note: for 2-channel use and with suitable logic unit.;
- Vida útil: 20 Jahr(e);
- Resistência mecânica, Mínimo: 1 000 000 Schaltspiele;
- Percurso de abertura, obrigatório: 8 mm;
- Positive break force per NC contact, minimum: 10 N;
- Força de abertura obrigatória, mínimo: 20 N;
- Velocidade de atuação, máximo: 2 m/s;
- Fixação: parafusos;
- Versão dos parafusos de fixação: 2x M6;
- Cabo guia: 3 x M16 x 1,5;
- Tipo de conexão: Bornes com rosca;
- Secção dos cabos de conexão, mínimo: 0,25 mm²;
- Secção dos cabos de conexão, máximo: 2,5 mm²;
- Orientação (secção dos cabos de conexão): Todas as especificações;
- Tipo de proteção: IP67;
- Ambient temperature: -30 ... +80 °C;
- Temperatura para armazenar e transportar, mínimo: -40 °C;
- Temperatura para armazenar e transportar, máximo: +85 °C;
- Altura de instalação permitida sobre NN, máximo: 2 000 m;
- Tensão calculada de isolamento Ui: 500 V;
- Medição da rigidez dielétrica da tensão máxima Uimp: 6 kV;
- Categoria de sobre-tensão: III;
- Grau de contaminação por sujidade conf. IEC 60947-1: 3;
- Corrente de ensaio térmico: 10 A;
- Corrente de curto-circuito de acordo com EN 60947-5-1 {A}: 1 000 A;
- Elemento de comutação: Contacto normalmente fechado/contacto normalmente aberto (NA/NO);
- Princípio de comutação: Comutação de ação lenta, contacto de rutura positiva;
- Frequência de comutação: 4 000 /h;
- Material dos contactos, elétrico: Prata;
- Voltagem, categoria de aplicação AC-15: 230 VAC;
- Potência, categoria de aplicação AC-15: 4 A;
- Voltagem, categoria de aplicação DC-13: 24 VDC;
- Potência, categoria de aplicação DC-13: 4 A;
- Dados elétricos - Contactos auxiliares: Voltagem, categoria de aplicação AC-15: 230 VAC;
- Potência, categoria de aplicação AC-15: 4 A;
- Voltagem, categoria de aplicação DC-13: 24 VDC;
- Potência, categoria de aplicação DC-13: 4 A;
- Escopo do fornecimento: Actuator must be ordered separately.;
- Comprimento de sensor: 30 mm;
- Largura de sensor: 52 mm;
- Altura do sensor: 90 mm;
- Peso bruto: 120 g;
- Codigo EAN: 7895054375630;
- Referência do Fornecedor: AZ 16-12ZVK-M16;
- Marca: ACE SCHMERSAL.
