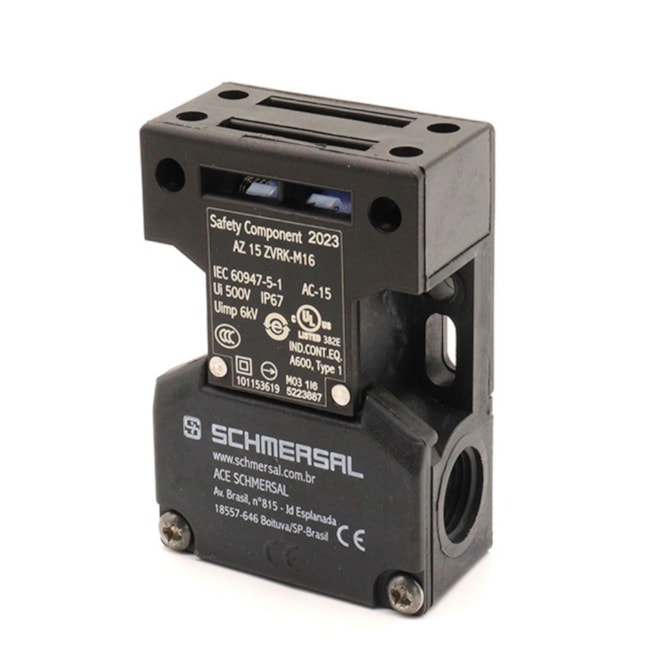

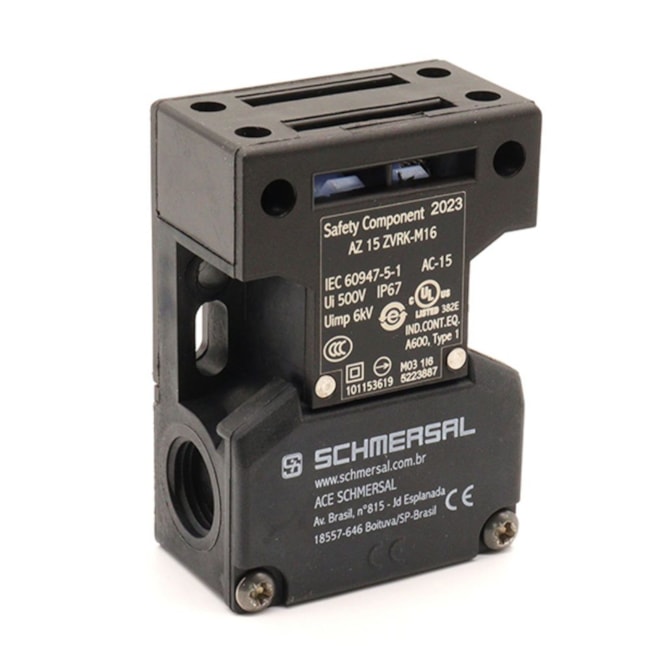

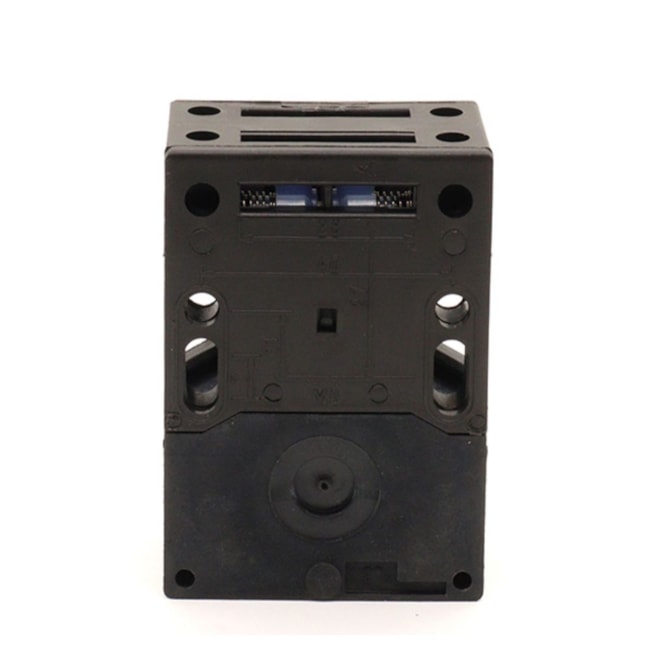

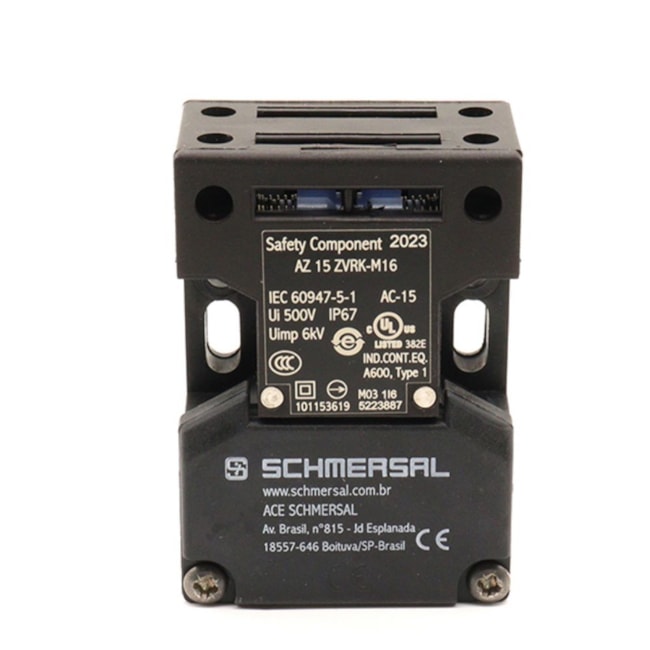

Chave de Segurança 1NA+1NF AZ 15 ZVRK-M16 ACE SCHMERSAL

- As chaves de segurança sem travamento AZ são compactas, resistentes e de funcionamento simples;
- A comutação dos contatos mecânicos internos da chave acontece com o a abertura ou fechamento do acesso e consequentemente encaixe ou desencaixe do atuador na chave, assim o sinal dos contatos é monitorados por dispositivos de segurança como relés ou clps de segurança;
- Instaladas nos batentes fixos de portas, janelas ou tampas e com princípio de atuação mecânica, devem ficar alinhadas com seu respectivo atuador;
- Trabalhando em conjunto com seu respectivo atuador realiza o monitoramento seguro de acessos em áreas com risco;
- As chaves AZ podem ser especificadas com ou sem retenção.

Características:
- Furos longitudinais para regulagem, furos redondos para fixar;
- Contatos com alto nível de segurança com tensões baixas;
- Insensível quanto a presença de sujeira;
- 3 Entradas de condutor M 16 x 1.5;
- Amplo espaço para conexões;
- Invólucro em termoplástico;
- Isolamento protegido;
- Codificação múltipla;
- Longa durabilidade.

- Princípio ativo: Eletromecânico;
- Material do invólucro: Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo;
- Força de retenção: Sim;
- Utilizável para elevadores: Sim;
- Número de contatos de segurança: 1;
- Número de buchas de cabo: 3;
- Normas, regulamentos: EN ISO 13849-1;
- Vida útil: 20 Ano(s);
- B10D Contato normalmente fechado (NC): 2.000.000 comutações;
- Mínima resistência mecânica: 1.000.000 comutações;
- Força de retenção: 30 N;
- Percurso de abertura, obrigatório: 8 mm;
- Positive break force per NC contact, minimum: 10 N;
- Força de abertura obrigatória, mínimo: 10 N;
- Velocidade de atuação, máximo: 2 m/s;
- Fixação: Parafusos;
- Versão dos parafusos de fixação: 2x M6;
- Cabo guia: 3 x M16 x 1,5;
- Conexão, conector: Bornes com rosca;
- Secção mínima dos cabos de conexão: 0,25 mm²;
- Secção máxima dos cabos de conexão: 2,5 mm²;
- Orientação (secção dos cabos de conexão): Todas as indicações sobre a secção dos cabos incluem os fios condutores;
- Tipo de proteção: IP67;
- Ambient temperature: -30 ... +80 °C;
- Temperatura para armazenar e transportar, mínimo: -40 °C;
- Temperatura para armazenar e transportar, máximo: +85 °C;
- Altura de instalação permitida sobre NN, máximo: 2.000 m;
- Medição de isolação da tensão: 500 V;
- Medição da rigidez dielétrica da tensão máxima: 6 kV;
- Categoria de sobre-tensão: III;
- Grau de contaminação por sujeira conf. IEC 60947-1: 3;
- Corrente de ensaio térmico: 10 A;
- Corrente de curto-circuito de acordo com EN 60947-5-1 {A}: 1.000 A;
- Elemento de comutação: Normalmente fechado (NF);
- Princípio de comutação: Comutação de ação lenta, contacto de rutura positiva;
- Frequência de comutação: 4.000 /h;
- Material dos contatos, elétrico: Prata;
- Tensão, categoria de aplicação AC-15: 230 VAC;
- Potência, categoria de aplicação AC-15: 4 A;
- Tensão, categoria de aplicação DC-13: 24 VDC;
- Potência, categoria de aplicação DC-13: 4 A;
- Comprimento do sensor: 30 mm;
- Largura de sensor: 52 mm;
- Altura do sensor: 75 mm;
- Codigo EAN: 7895054665625;
- Referência do Fornecedor: AZ 15 ZVRK-M16;
- Marca: ACE SCHMERSAL.

*Imagens meramente ilustrativas.
