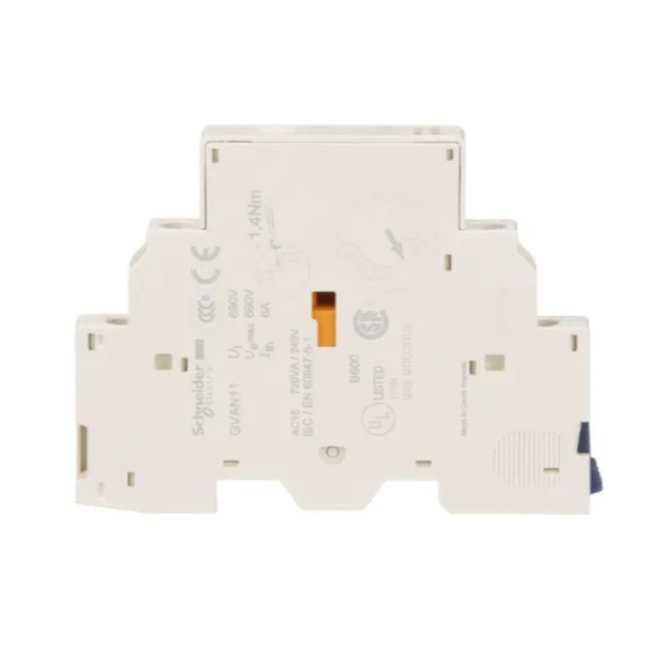

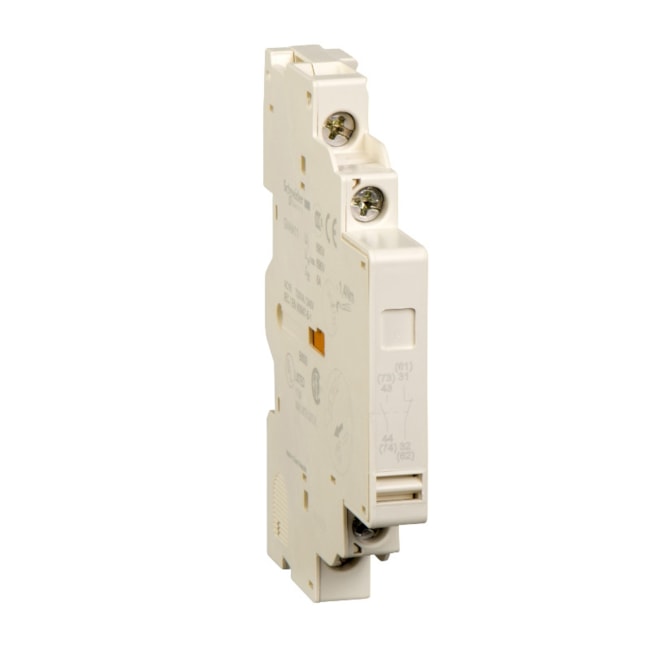

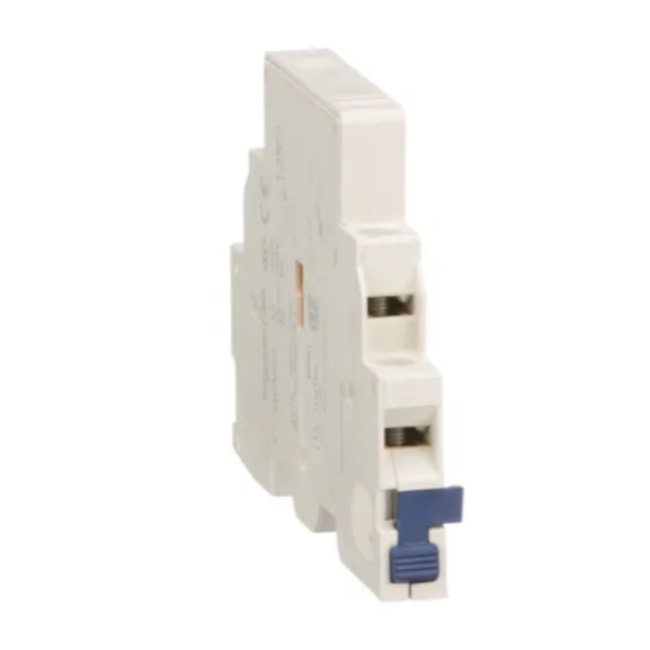

Bloco de Contato Auxiliar para Disjuntor Motor Lateral 1NA+1NF TESYS GV2 GVAN11 SCHNEIDER
Informações do produto
descrição do produto
- Conta com operação de contatos instantânea;
- Desenvolvido para aplicação em Disjuntor Motor;
- Montagem do tipo Lateral.
especificação técnica
- Largura: 9,3 mm;
- Profundidade: 66 mm;
- Peso do produto: 0,05 kg;
- Contato Auxiliar: 1 NA + 1 NF;
- Tensão de operação nominal Ue: 48 ... 690 V CA / 24...240 V CC;
- Tensão de isolamento nominal Ui: 600 V para UL 508 / 690 V para IEC 60947-1 / 600 V para CSA C22.2 No 14;
- Corrente térmica ao ar livre convencional Ith: 6A;
- Corrente de Comutação Mínima: 5 mA;
- Tensão de Comutação Mínima: 17 V;
- Torque de Aperto: 1,4 N.m - Ligar terminais de braçadeiras roscadas;
- Durabilidade mecânica: 100000 ciclos;
- Proteção: Fusível gG 10 A;
Potência de funcionamento nominal em VA:
- 300 VA a 48 V CA-15 - Elétrica durabilidade: 100000 ciclos;
- 414 VA a 690 V CA-15 - Elétrica durabilidade: 100000 ciclos;
- 500 VA a 110...127 V CA-15 - Elétrica durabilidade: 100000 ciclos;
- 500 VA a 500 V CA-15 - Elétrica durabilidade: 100000 ciclos;
- 650 VA a 440 V CA-15 - Elétrica durabilidade: 100000 ciclos;
- 720 VA a 230...240 V CA-15 - Elétrica durabilidade: 100000 ciclos;
- 850 VA a 380...415 V CA-15 - Elétrica durabilidade: 100000 ciclos;
Potência de funcionamento nominal em W:
- 120 W a 240 V CC-13 - Elétrica durabilidade: 100000 ciclos;
- 140 W a 110 V CC-13 - Elétrica durabilidade: 100000 ciclos;
- 140 W a 24 V CC-13 - Elétrica durabilidade: 100000 ciclos;
- 180 W a 60 V CC-13 - Elétrica durabilidade: 100000 ciclos;
- 240 W a 48 V CC-13 - Elétrica durabilidade: 100000 ciclos;
- Modelo: GVAN11;
- Marca: SCHNEIDER.
