- Ferramenta para alinhamento de correia TKBA 21 SKF, ferramenta avançada que permite o alinhamento da polia da correia e da corrente de transmissão;

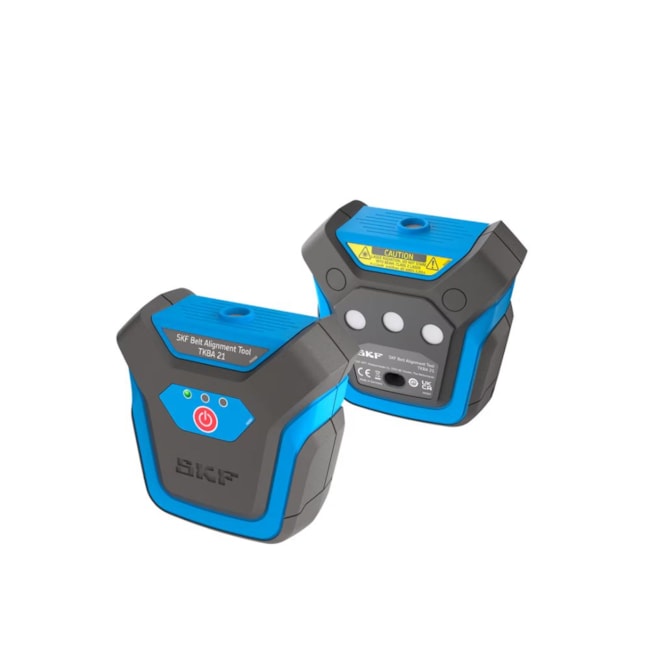

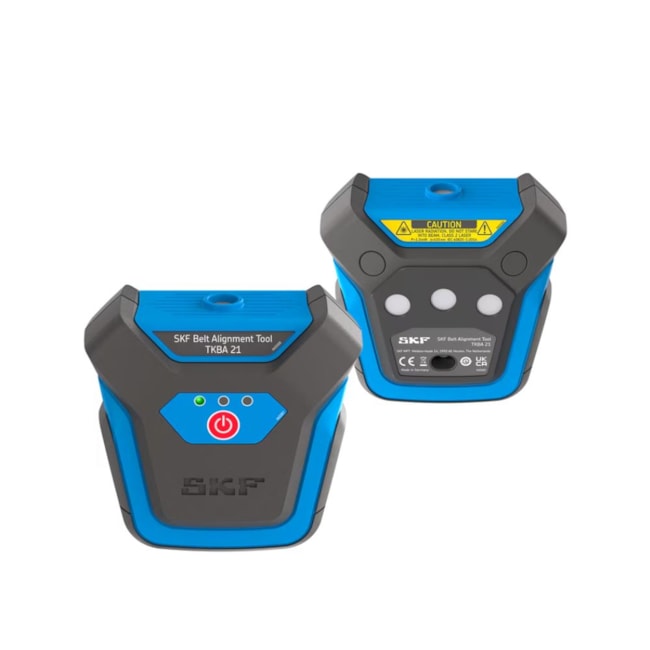

- A ferramenta tem dois componentes: uma unidade de transmissão de laser e uma unidade receptora. Cada um deles é fixado de forma rápida e fácil - usando um ímã potente - na face interna ou externa de uma polia de correia ou de uma roda dentada de corrente;
- O TKBA 21 pode ser aplicado à maioria das máquinas que usam correias em V, correias com faixas e correias com nervuras, bem como àquelas com engrenagens de corrente;
- Uma linha de laser é projetada do transmissor para o receptor, que é montado na polia oposta;
- Em seguida, a ferramenta corrige o ângulo vertical, o ângulo horizontal e o desalinhamento paralelo, inclusive as combinações dos três.

Características:
- Aplicável à maioria das máquinas que usam correias em V, correias com faixas, correias com nervuras, bem como rodas dentadas de corrente;
- Usa diodos de laser vermelho e pode ser usado em distâncias de até 3 m (10 pés);
- Duas unidades de transmissor/receptor de laser;
- Fixação rápida e fácil - usando ímãs potentes;
- Ajuste simultâneo da tensão e do alinhamento;
- Processo de alinhamento simplificado.

- Tipo de laser: Diodo de laser vermelho;
- Laser: 1x Laser embutido de classe 2, <1mw , 635nm;
- Comprimento da linha laser: 2,4 m a 2 m (7,9 pés a 6,6 pés);
- Precisão de medição angular: Melhor que 0,02° a 2 m (6,6 pés);
- Precisão de medição do deslocamento: Melhor que 0,5 mm (1/50" pol.);
- Distância de medição: 50 mm a 3 m (2 pol. a 10 pés);
- Controle: Laser Ligado/Desligado;
- Material do invólucro: Acabamento em ABS + 2K e revestimento em pó à base de alumínio;
- Montagem: Magnética, montado na lateral;
- Bateria: 3 pilhas AAA alcalinas tipo IEC LR03;
- Tempo operacional: 32h (operação contínua);
- Temperatura operacional: 0 a 40 °C (32 to 104 °F);
- Temperatura de armazenamento: de - 20 a 60 °C (de -4 a 140 °F);
- Umidade relativa: de 10 a 90% de umidade relativa, sem condensação;
- Classificação IP: IP 40;
- Dimensões Unidades transmissoras/receptoras: 98 x 97 x 52 mm (3,86 x 3,82 x 2,05 pol.);
- Dimensões do estojo de transporte: 360 x 110 x 260 mm (14.2 x 4.3 x 10.2 pol.);
- Peso Unidades transmissoras/receptoras: 250 g (0,55 lb) com pilhas;
- Peso Total (incluindo maleta): 1,62 kg (3,57 lb);
- Referência do Fornecedor: TKBA 21;
- Marca: SKF.

*Imagens meramente ilustrativas.

- Aplicações típicas:
- As ferramentas de alinhamento de correia da SKF são comumente usadas em usinas de energia, instalações de reciclagem, fábricas de produtos químicos e produção de alimentos e bebidas;
- Os acionamentos por correia são encontrados em uma variedade de aplicações, incluindo HVAC, instalações de bombas, fábricas de papel, moinhos de farinha, tornos, fresadoras e transportadores. Os acionamentos por roda dentada são frequentemente usados em máquinas agrícolas, compressores e eixos de comando de motores;
- O alinhamento preciso dos acionamentos por correia e por corrente ajuda a reduzir o desgaste das correias, polias, correntes e rodas dentadas. Além de aumentar a vida útil da correia e da polia, um alinhamento preciso também reduz a vibração da máquina. Os benefícios típicos disso incluem melhor desempenho da máquina, redução do tempo de inatividade não programado e menores custos de energia.

- O TKBA 21 usa dois diodos de laser vermelho para distâncias de até 3 m (10 pés). Os invólucros robustos, feitos de polímeros ABS e 2K, e uma base de alumínio ajudam a garantir a estabilidade e a precisão da montagem durante o alinhamento.

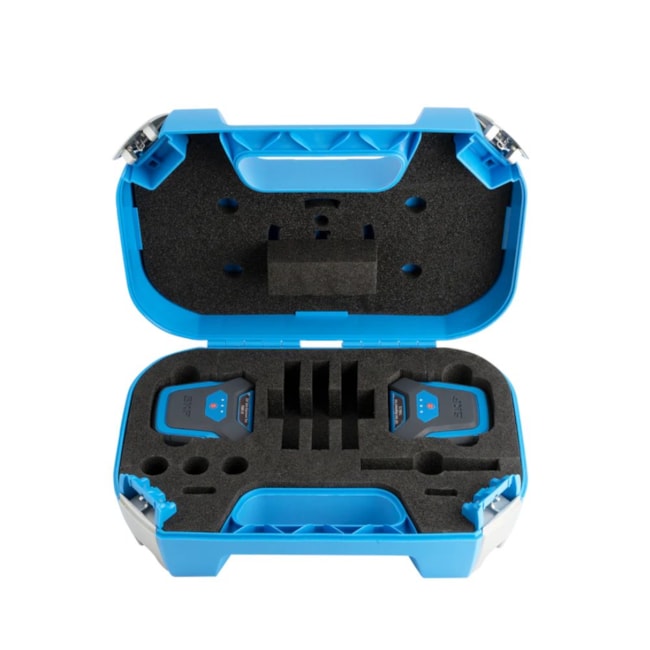

- Todos os componentes do TKBA 21 - dois transmissores/receptores de laser vermelho e seis baterias AAA - são fornecidos em um estojo de transporte resistente.

- Comparação de produtos:
- As ferramentas de alinhamento de correia da SKF alinham polias e rodas dentadas com precisão e corrigem vários tipos de desalinhamento. O TKBA 21 faz parte de uma série de ferramentas que oferecem uma maneira simples de fazer isso.

- 2 x unidade transmissora/receptora TKBA 21;
- 6 pilhas AAA;
- 1 Instruções de uso impressas.

- Para acessar a ficha técnica CLIQUE AQUI.
