- Tensão máxima geral entre qualquer terminal e o terra1.000V;
- Bateria Tipo 2 AA, IEC LR6 alcalina;
- Duração: 200 horas;
- Visor Leitura dupla;
- Desligamento automático: 20 minutos;
Elétrico
- Corrente CA: Garra;
- Faixa 999,9A;
- Resolução 0,1A;
- Exatidão: 2 % ± 5 dígitos (10Hz a 100Hz)/2,5 % ±5 dígitos (100Hz a 500Hz)/
- Fator de crista (50/60 Hz): 3 a 500A/2,5 a 600A/1,42 a 1000A/Acrescentar 2 % para C.F. >2;
Corrente CA: Sonda flexível de corrente
- Faixa 2500A;
- Resolução 1 A (=2.500A) 0,1 A (=999,9A);
- Exatidão 3 % ± 5 dígitos (5 Hz a 500 Hz);
- Fator de crista (50/60Hz): 3,0 a 1.100A/2,5 a 1.400A/1,42 a 2.500A/Acrescentar 2 % para C.F. >2;
Sensibilidade da posição
Sonda flexível de correnteDistância do ideali2500-10 Flexi2500-18 FlexErro
-A0,5 pol. (12,7 mm)1,4 pol. (35,6 mm)± 0,5%
-B0,8 pol. (20,3 mm)2,0 pol. (50,8 mm)± 1,0%
-C1,4 pol. (35,6 mm)2,5 pol. (63,5 mm)± 2,0 %
A incerteza da medição considera que o condutor principal centralizado está na posição ideal, sem campo elétrico ou magnético externo, e dentro da faixa de temperatura de funcionamento.
Corrente CC
- Faixa 999,9A;
- Resolução 0,1A;
- Exatidão 2 % ±5 dígitos1 (Ao usar a função ZERO para compensar desvios;
Tensão CA: Detecção de campo
- Faixa 1.000V;
- Resolução 1V (=1000V);
- Exatidão =4/0 AWG 3 % ± 5 dígitos (45 Hz a 66 Hz)/=4/0 AWG 5 % ± 5 dígitos (45 Hz a 66 Hz);
Tensão CA: Cabos de teste
- Faixa 600,0V 1.000V;
- Resolução 0,1V (=600,0V)/1 V (=1.000 V);
- Exatidão 1 % ± 5 dígitos (20 Hz a 500 Hz);
Tensão CC
- Faixa 600,0V/1.000V;
- Resolução 0,1V (=600,0V)/1V (=1.000V);
- Exatidão 1 %± 5 dígitos;
mV CC
- Faixa 500,0mV;
- Resolução 0,1mV;
- Exatidão 1 %± 5 dígitos;
Frequência de amperes: Garra
- Faixa 5,0Hz até 500,0Hz;
- Resolução 0,1Hz;
- Exatidão 0,5 %± 5 dígitos;
- Nível de disparo (trigger) 5Hz a 10Hz, =10A/10Hz a 100Hz, = 5A/100Hz a 500Hz, = 10A;
Frequência de amperes: Sonda flexível de corrente
- Faixa 5,0Hz até 500,0Hz;
- Resolução 0,1Hz;
- Exatidão 0,5% ± 5 dígitos;
- Nível de disparo (trigger): 5Hz a 20Hz, =25A/20Hz a 100Hz, = 20A/100Hz a 500Hz, = 25A;
Resistência
- Faixa 60,00k¿/6.000¿/600,0¿;
- Resolução 0,1¿ (=600,0¿)/1¿ (=6.000¿)/10¿ (=60,00k¿);
- Exatidão 1 %± 5 dígitos;
Capacidade
- Faixa 1000 µF;
- Resolução 0,1µF (=100,0µF)/1µF (=1.000µF);
- Exatidão 1 %± 4 dígitos;
Mecânica
- Tamanho (CxLxA): 274mm x 86mm x 47mm;
- Peso (com bateria): 463g;
- Abertura das garras: 34mm;
- Diâmetro da sonda flexível de corrente: 7,5mm;
- Comprimento do cabo da sonda flexível de corrente (do cabeçote ao conector eletrônico): 1,8m;
- Comprimento da bobina de Rogowski: 450mm;
Características Ambientais
- Temperatura de Funcionamento: -10°C a 50°C;
- Temperatura de Armazenamento: -40°C a 60°C;
- Umidade operacional (sem condensação): (<10 °c) 90% ur (de 10°c a 30°c) 75% ur (de 30°c a 40°c) 5% ur (de 40°c a 50°c);
- Coeficientes de Temperatura: Adicionar exatidão especificada de 0,1 x em cada °C >28 °C ou <18 °c;
- Proteção de Entrada IEC 60529: IP30 (garra fechada);
- Altitude de funcionamento: 2000m;
- Altitude de Armazenamento: 12.000m;

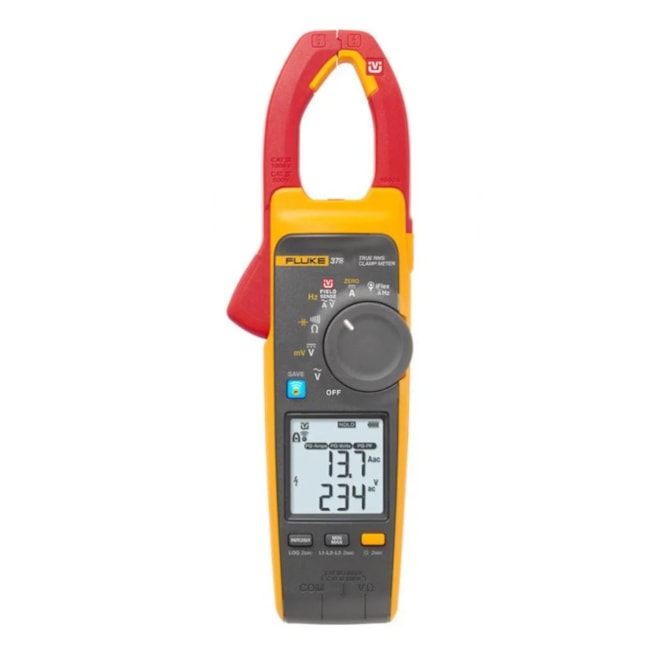

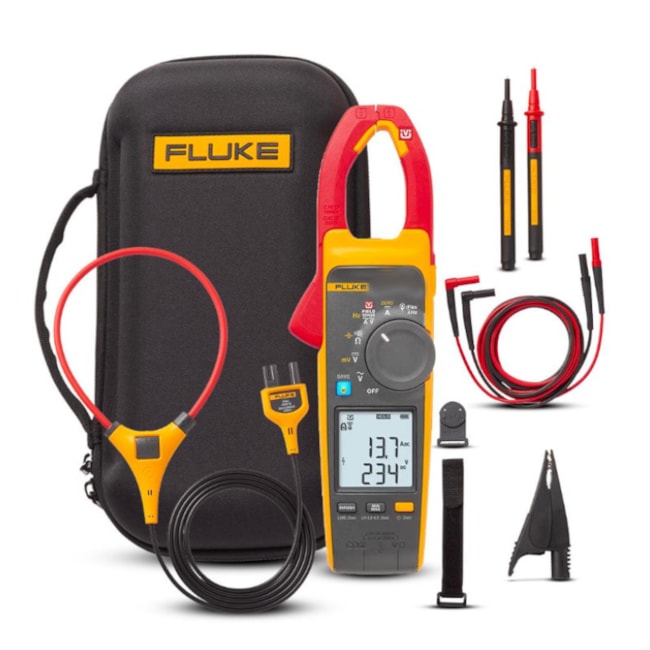

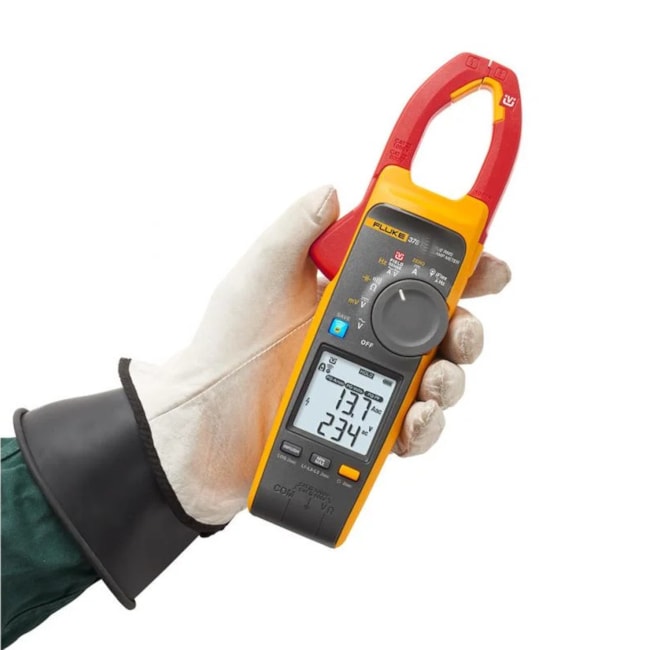

- Modelo: FLUKE378;
- Marca: FLUKE.
