- Tensão máxima geral entre qualquer terminal e o terra:1.000V;
- Bateria Tipo: 2 AA, IEC LR6 alcalina;
- Duração: 200 hora;
- Visor Leitura dupla;
- Desligamento automático deppois de 20 minutos;
Elétrico
- Corrente CA: Garra;
- Faixa 999,9A;
- Resolução: 0,1A;
- Exatidão: 2 % ± 5 dígitos (10 Hz a 100 Hz)/2,5 % ±5 dígitos (100 Hz a 500 Hz);
-Fator de crista (50/60 Hz) / 3 a 500A / 2,5 a 600A / 1,42 a 1000A / Acrescentar 2 % para C.F. >2
Corrente CA: Sonda flexível de corrente
- Faixa 2500A;
- Resolução 1 A (=2.500 A) 0,1 A (=999,9 A);
- Exatidão 3 % ± 5 dígitos (5 Hz a 500 Hz);
- Fator de crista (50/60 Hz) 3,0 a 1.100A / 2,5 a 1.400A / 1,42 a 2.500A / Acrescentar 2 % para C.F. >2;
Sensibilidade da posição
Sonda flexível de corrente Distância do ideal i2500-10 Flex i2500-18 Flex Erro
- A0,5 pol. (12,7mm)1,4 pol. (35,6mm)± 0,5%;
- B0,8 pol. (20,3mm)2,0 pol. (50,8mm)± 1,0%;
- C1,4 pol. (35,6mm)2,5 pol. (63,5mm)± 2,0 %;
A incerteza da medição considera que o condutor principal centralizado está na posição ideal, sem campo elétrico ou magnético externo, e dentro da faixa de temperatura de funcionamento.
Corrente CC
- Faixa 999,9A;
- Resolução 0,1A;
- Exatidão 2 % ±5 dígitos¹;
*[¹]Ao usar a função ZERO para compensar desvios;
Tensão CA: Detecção de campo
- Faixa 1.000V;
- Resolução 1V (=1000V);
- Exatidão =4/0 AWG 3 % ± 5 dígitos (45 Hz a 66 Hz) / - =4/0 AWG 5 % ± 5 dígitos (45 Hz a 66 Hz);
Tensão CA: Cabos de teste
- Faixa 600,0 V 1.000 V;
- Resolução 0,1 V (=600,0 V) / 1 V (=1.000 V);
- Exatidão 1 % ± 5 dígitos (20 Hz a 500 Hz)
Tensão CC
- Faixa 600,0V / 1.000V;
- Resolução 0,1 V (=600,0 V) / 1 V (=1.000 V);
- Exatidão 1 %± 5 dígitos;
mV CC
- Faixa 500,0mV;
- Resolução 0,1 mV;
- Exatidão 1 %± 5 dígitos;
Frequência de amperes: Garra
- Faixa 5,0 Hz até 500,0 Hz;
- Resolução 0,1 Hz;
- Exatidão 0,5 %± 5 dígitos;
- Nível de disparo (trigger) 5 Hz a 10 Hz, =10A / 10 Hz a 100 Hz, = 5A / 100 Hz a 500 Hz, = 10A;
Frequência de amperes: Sonda flexível de corrente
- Faixa 5,0 Hz até 500,0 Hz;
- Resolução 0,1 Hz;
- Exatidão 0,5 %± 5 dígitos;
- Nível de disparo (trigger) 5 Hz a 20 Hz, =25A / 20 Hz a 100Hz, = 20A / 100 Hz a 500 Hz, = 25A
Resistência
- Faixa 60,00 k¿ / 6.000 ¿ / 600,0 ¿;
- Resolução 0,1 ¿ (=600,0 ¿) / 1 ¿ (=6.000 ¿) / 10 ¿ (=60,00 k¿);
- Exatidão 1 %± 5 dígitos;
Capacidade
- Faixa 1000 µF;
- Resolução 0,1 µF (=100,0 µF) / 1 µF (=1.000 µF);
- Exatidão 1 %± 4 dígitos;
Mecânica
- Tamanho (C x L x A): 274mm x 86mm x 47mm;
- Peso (com bateria): 463g;
- Abertura das garras : 34mm;
- Diâmetro da sonda flexível de corrente: 7,5mm;
- Comprimento do cabo da sonda flexível de corrente (do cabeçote ao conector eletrônico): 1,8m;
- Comprimento da bobina de Rogowski: 450mm;
Características Ambientais
- Temperatura de Funcionamento: -10°C a 50°C;
- Temperatura de Armazenamento: -40 °C a 60°C;
- Umidade operacional Sem condensação (<10 °c)=90% ur (de 10°c a 30°c)=75% ur (de 30°c a 40°c) 45% ur (de 40 °c a 50 °c);
- Coeficientes de Temperatura: Adicionar exatidão especificada de 0,1 x em cada °C >28°C ou <18 °c;
- Proteção de Entrada: IEC 60529: IP30 (garra fechada);
- Altitude de funcionamento: 2000m;
- Altitude de Armazenamento: 12.000m;
Compatibilidade eletromagnética (EMC)
- Internacional IEC 61326-1: Ambiente eletromagnético portátil;
- IEC 61326-2-2 CISPR 11: Grupo 1, Classe B
Segurança
- Geral IEC 61010-1: Grau de poluição 2;
- Medição IEC 61010-2-032: CAT III 1000V / CAT IV 600V;
- IEC 61010-2-033: CAT III 1000 V, CAT IV 600V;

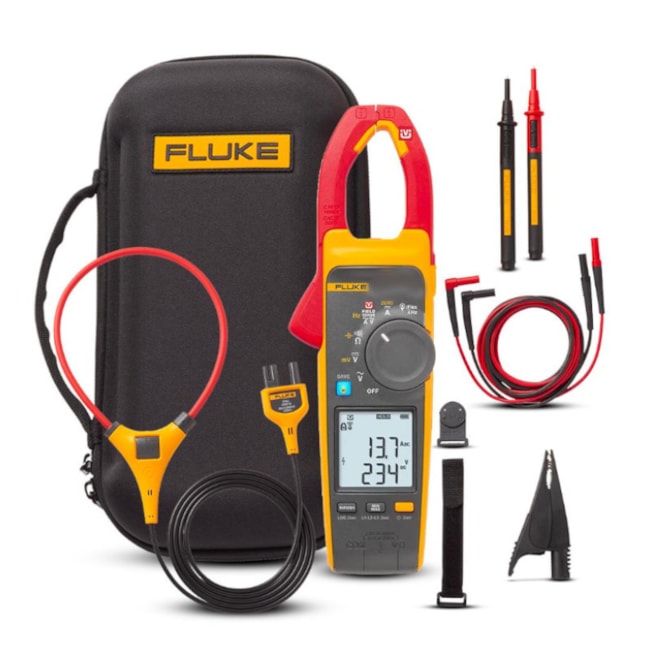

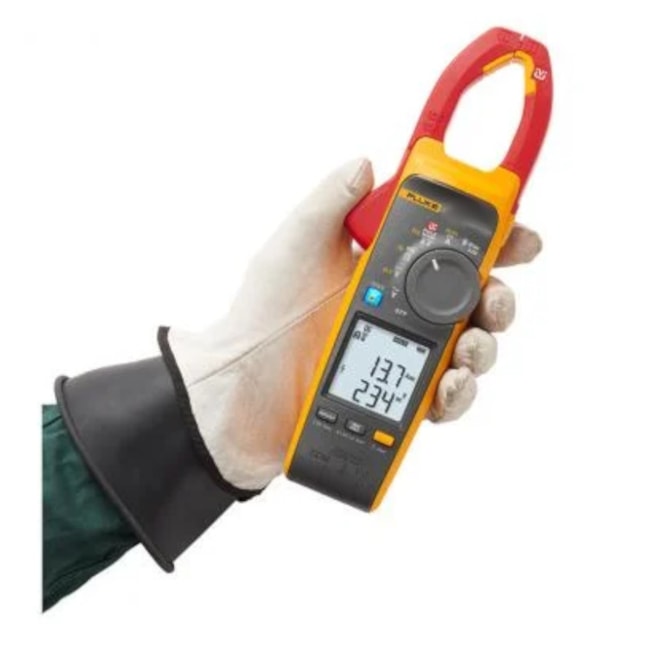

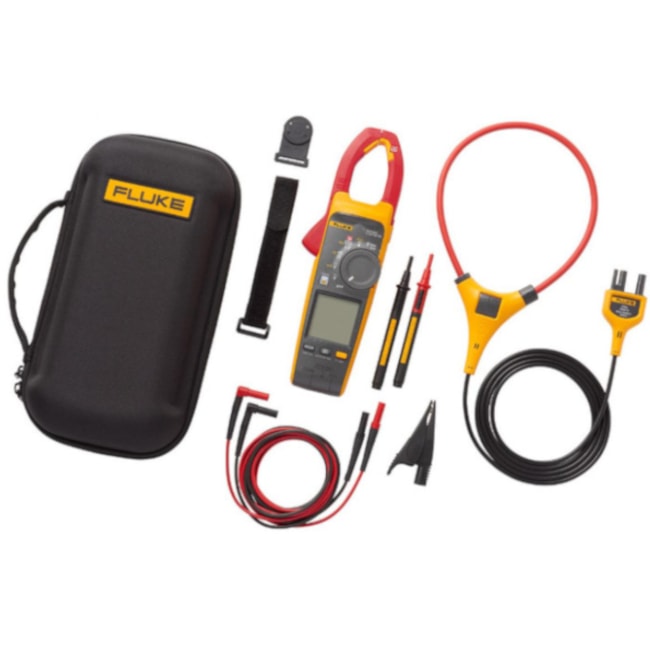

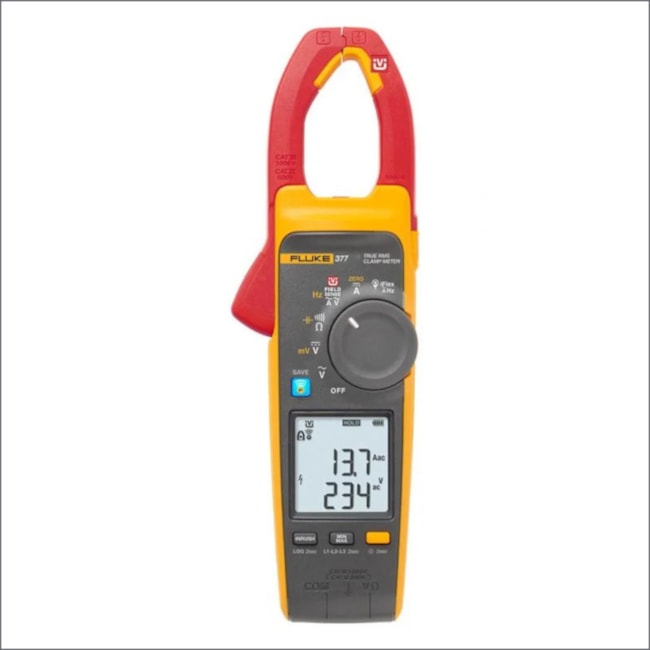

- Modelo: FLUKE377;
- Marca: FLUKE.
