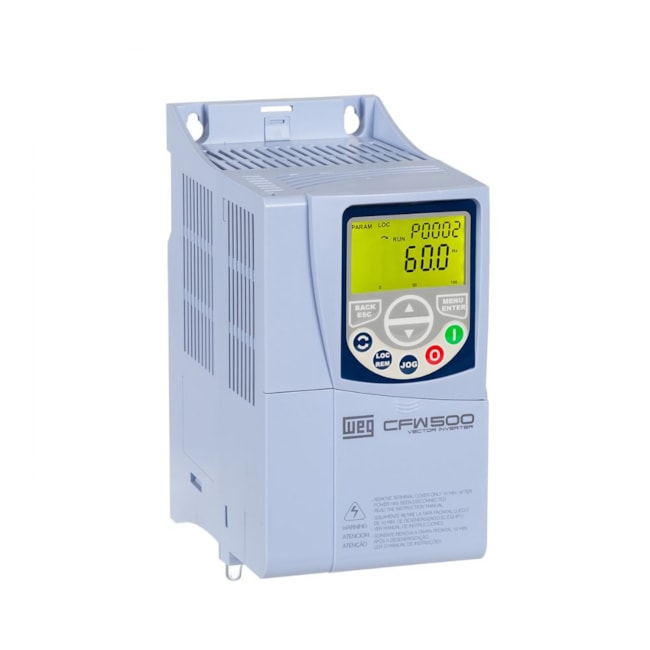

- O Inversor de Frequência WEG, é um equipamento de 3CV (10A), com alimentação monofásica/trifásica (200-240V) e proteção IP20, é um acionamento de velocidade variável de alta performance ideal para controlar a velocidade e o torque em motores de indução trifásicos;
- A linha CFW500, com seu design moderno, atende a uma vasta gama de potências, de 0,25 a 175 cv;
- O WEG CFW500 oferece flexibilidade excepcional, com opções de controle vetorial sensorless, vetorial com Encoder ou escalar, além de compatibilidade com motores de ímãs permanentes;
- Sua função SoftPLC integra um CLP (Controlador Lógico Programável), simplificando a automação e a lógica de controle;
- Para garantir a segurança das suas operações, o inversor vem com as Funções de Segurança STO (Safe Torque Off) e SS1 (Safe Stop 1);
- O recurso Pump Genius oferece funcionalidades dedicadas para sistemas de bombeamento, otimizando o desempenho nessas aplicações;
- Além disso, os módulos plug-in selecionáveis proporcionam uma solução flexível e otimizada para diversas necessidades industriais.

- Configuração: Com opcionais;
- Corrente nominal (ND): Não aplicável;
- Corrente nominal (HD): 10 A;
- Filtro RFI: Sem filtro;
- Grau de proteção: IP20;
- Frenagem reostática: Standard com frenagem;
- Parada de segurança: Preparado para instalar o acessório CFW500-SFY2;
- Alimentação da eletrônica: Não Disponível;
- Métodos de Controle - motor de indução: V/f, VVW, Sensorless, Encoder e VVW PM;
- Rendimento típico na condição nominal: = 97%;
- Indutor do Link: Não;
- Conformal Coating: 3C2 (IEC 60721-3-3:2002);
- SoftPLC: Sim, incorporado;
- Temperatura: -10 °C a 50 °C;
- Porta USB: Somente com plug-in;
- Cartão de memória: Não incluso no produto;
- E/S padrão: 4 x DI; 1 relé NA/NF e 1 transistor x DO; 1 x AI; 1 x AO;
- Parada de segurança: Preparado para instalar o acessório CFW500-SFY2;
- Display: LCD Numérico;
- Número de Fases de entrada: Monofásico/Trifásico;
- Tensão nominal de entrada: 200-240 V;
- Referência do Fornecedor: 15575067;
- Modelo: CFW500B10P0B2DB20G2;
- Marca: WEG.

*Imagens meramente ilustrativas.

- Flexibilidade e Desempenho:
- O CFW500 tem design avançado e pode ser selecionado conforme a necessidade da aplicação, proporcionando flexibilidade com excelente desempenho. A instalação do CFW500 é simples e sua configuração e operação é intuitiva, com navegação por menus através de interface de operação (IHM) com display de LCD incorporada. Com o módulo de memória flash é possível fazer o download da programação existente de um CFW500 para outros, sem a necessidade de energizá-los.

- Conectividade:
- O CFW500 pode ser interligado às principais redes de comunicação industriais rápidas, tipo Fieldbus, com protocolos mundialmente difundidos como CANopen, Profibus-DP, EtherNet/IP, Modbus-TCP, PROFINET IO e DeviceNet, conforme o módulo plug-in selecionado. Além disso, qualquer módulo plug-in do CFW500 já vem com interface serial RS485 Modbus-RTU incorporada.

- Programação e Operação Simplificada:
- Visualização, ajuste e comando de todos os parâmetros;
- Indicação de até 3 parâmetros no display, selecionados pelo usuário;
- Start-up orientado e parâmetros agrupados.

- Principais características:
- Corrente de saída de 1,0 a 211 A (0,25 a 175 cv / 0,18 a 132 kW);
- Tensão de alimentação monofásica ou trifásica 200-240 V ou 380-480 V;
- Controle escalar (V/F), Controle Vetorial (VVW), Vetorial Sensorless ou com Encoder, Controle de motores de Ímãs Permanentes (VVW PM);
- Módulos plug-in selecionáveis;
- Filosofia Plug & Play;
- Interface de operação e programação (IHM) incorporada;
- Porta RS485 incorporada (em qualquer módulo plug-in selecionado);
- Pump Genius: funções dedicadas para o acionamento de bombas;
- Funções de Segurança: STO e SS1 nível SIL 3 / PLe;
- SoftPLC - funcionalidades de CLP incorporadas;
- IGBT de frenagem (disponível a partir do tamanho B);
- Proteção classe 3C2 ou 3C3 para aplicações em ambientes com agentes químicos corrosivos;
- Grau de proteção IP20 (padrão), NEMA1 ou IP66 (opcional);
- Ventilador com sistema de troca rápida;
- Filtro RFI interno (opcional);
- Porta de comunicação USB (acessório CFW500-CUSB);
- Softwares de programação gratuitos WLP e WPS disponíveis em Softwares.

- Recursos:
- Senha para a proteção da programação;
- Unidades especiais de engenharia (RPM, ºC, Nm, mA, %, kW, kWh, entre outros);
- Backup de todos os parâmetros (via software WPS, cartão de memória ou memória do CFW500);
- Possibilidade de salvar até 2 programações diferentes na memória do CFW500;
- Ajuste da frequência de chaveamento conforme a necessidade da aplicação;
- Referência de velocidade via potenciômetro eletrônico;
- Multispeed com até 8 velocidades programáveis;
- Compensação de escorregamento;
- Boost de torque manual ou automático (modo escalar V/F) ou autoajuste (modo vetorial VVW);
- Rampas de aceleração/desaceleração;
- Rampa tipo "S";
- Frenagem CC;
- Frenagem reostática;
- Regulador PID para controle de processos em malha fechada;
- Flying start / ride through;
- Estado sleep;
- Frequências ou faixas de frequências evitadas;
- Proteção de sobrecarga e sobretemperatura no motor e nos IGBTs;
- Proteção de sobrecorrente;
- Supervisão da tensão do link CC;
- Histórico de falhas.

- Aplicações:
- Extrusoras;
- Esteiras transportadoras;
- Mesas de rolos;
- Ventiladores / exaustores;
- Bombas centrífugas;
- Granuladores / paletizadores;
- Máquinas de corte e solda;
- Secadores / fornos rotativos;
- Bombas dosadoras de processos;
- Agitadores / misturadores;
- Filtros rotativos;
- Bobinadores / desbobinadores.
