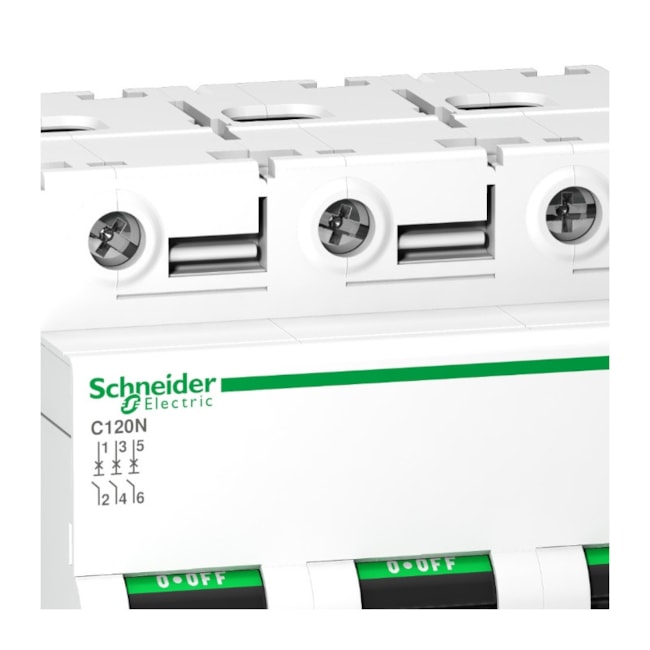

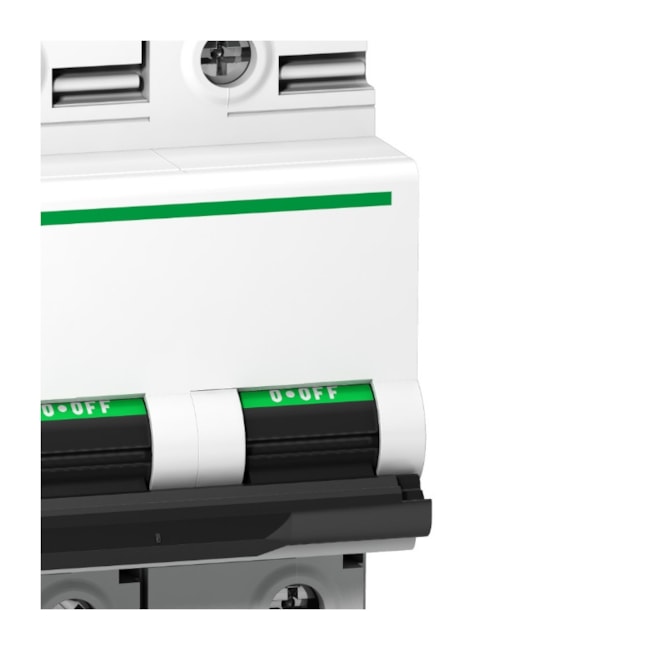

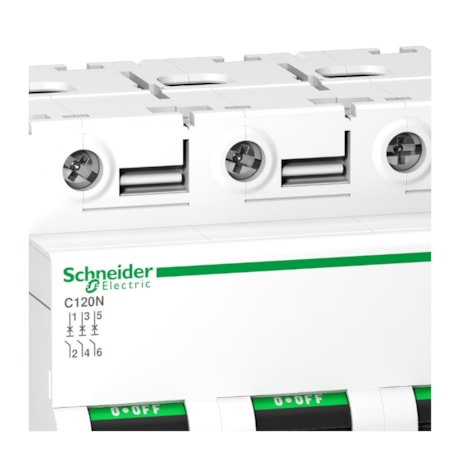

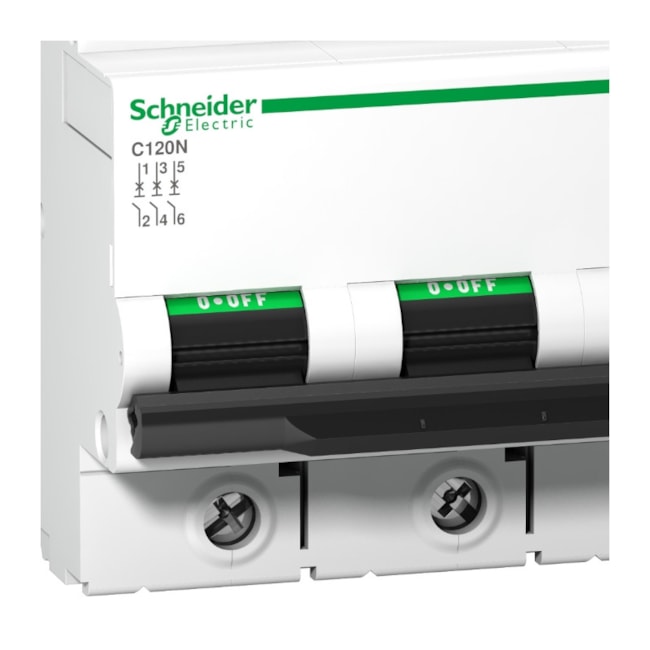

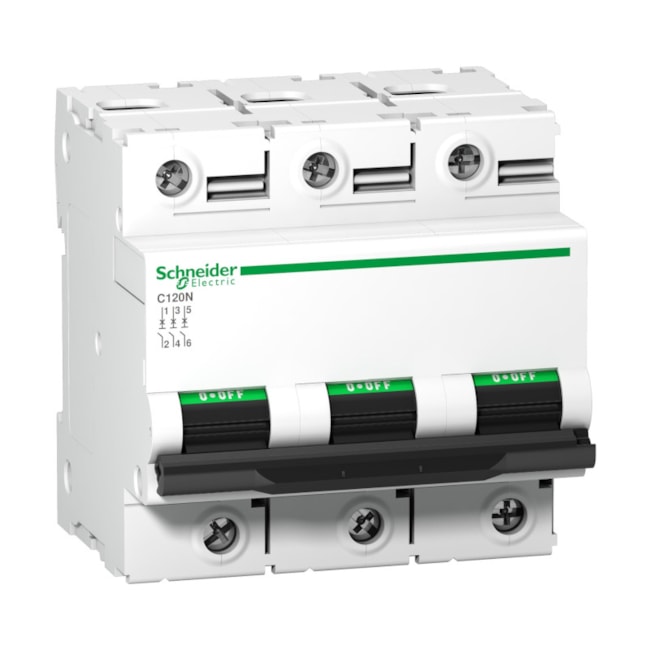

- O Disjuntor Modular Tripolar da Schneider foi desenvolvido para Distribuição elétrica de baixa tensão ;
- Proteção de circuitos elétricos em edifícios industriais e comerciais, circuito de motores e circuito de corrente CC;
- Em conformidade com as normas: ABNT NBR NM 60898 e ABNT NBR IEC 60947-2 ;

Características:
- Fácil manuseio e instalação;
- Mais seguro e confiável;
- Produto sustentável com qualidade Schneider Electric;
- Maior durabilidade;

Medidas:
- Altura 81 mm;
- Largura 81 mm;
- Profundidade 73 mm;

Informações Complementares
- Pólos: 3;
- Curva: C;
- Aplicação: Distribuição;
- Controle: Alavanca Articulada;
- Tecnologia do disparador: Termomagnético;
- Sinalização local:Indicação ligado/desligado;
- Montagem: Encaixe;
- Suporte de Montagem: Calha DIN simétrica de 35 mm;
- Frequência: 50/60 Hz;
- Tipo de rede: CA;
- Corrente Nominal: 125 A a 30°C;
- Tensão de resistência aos choques: 6 KV em conformidade com IEC 60947-2;
- Tensão estipulada de Isolamento e Funcionamento Nominal: 690 V CA 50/60 Hzem conformidade com IEC 60947-2;
- Terminais tipo túnel: 1?50 mm² Rígido / 1,5?35 mm² Flexível ;
- Tensão Operacional Nominal:
- <= 375 V CC 380...415 V CA 50/60 Hz;
- 220 - 240 V CA 50/60 Hz;
- 440 V CA 50/60 Hz 230..0,400 V CA 50/60 Hz ;
- Capacidade de Corte:
- 10000 A Icn a 230..0,400 V CA 50/60 Hz para NBR IEC NM 60898-1;
- 6 kA Icu a 440 V CA 50/60 Hz para EN/IEC 60947-2;
- 20 kA Icu a 220...240 V CA 50/60 Hz para EN/IEC 60947-2;
- 10 kA Icu a 380...415 V CA 50/60 Hz para EN/IEC 60947-2;
- 10 kA Icu a <= 375 V CC para EN/IEC 60947-2 ;
- Capacidade de Corte Nominal em Serviço:
- 7500 A 75 % para NBR IEC NM 60898-1 - 230..0,400 V CA 50/60 Hz;
- 4,5 kA 75 % para EN/IEC 60947-2 - 440 V CA 50/60 Hz;
- 7,5 kA 75 % para EN/IEC 60947-2 - 380...415 V CA 50/60 Hz;
- 15 kA 75 % para EN/IEC 60947-2 - 220...240 V CA 50/60 Hz;
- 10 kA 100 % para EN/IEC 60947-2 - <= 375 V CC;

Informações de Resistência
- Durabilidade mecânica: 20000 ciclos;
- Durabilidade elétrica: 5000 ciclos para IEC 60947-2;
- Temperatura ambiente do ar para funcionamento: -25 a 70°C;
- Temperatura ambiente para armazenamento: -40 a 85 °C
- Grau de proteção: IP20 para IEC 60529;
- Modelo: A9N18369;
- Marca: SCHNEIDER.

* Imagens meramente ilustrativas.
