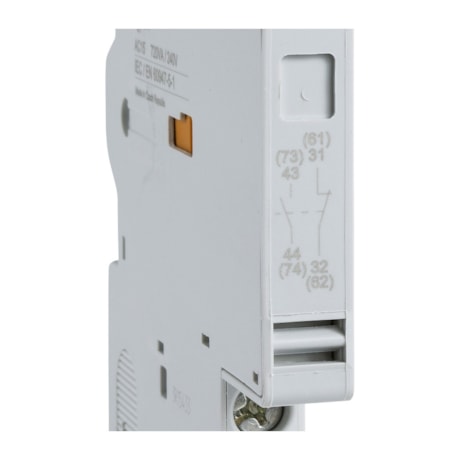

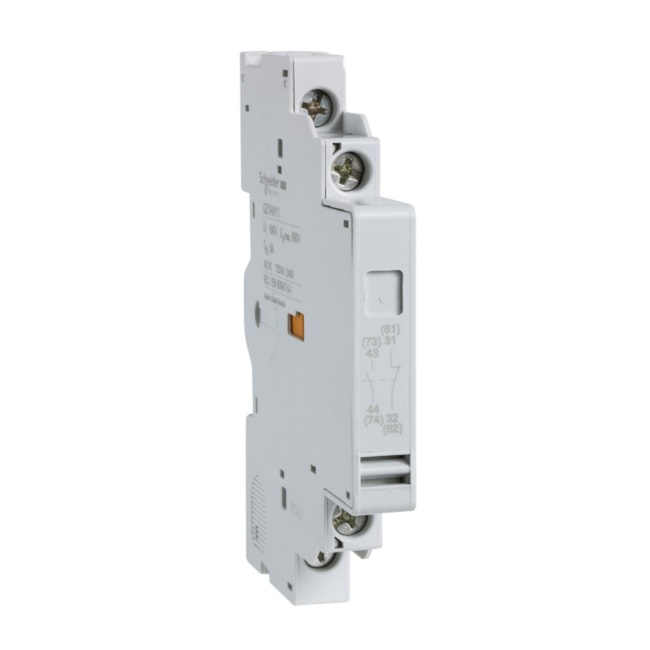

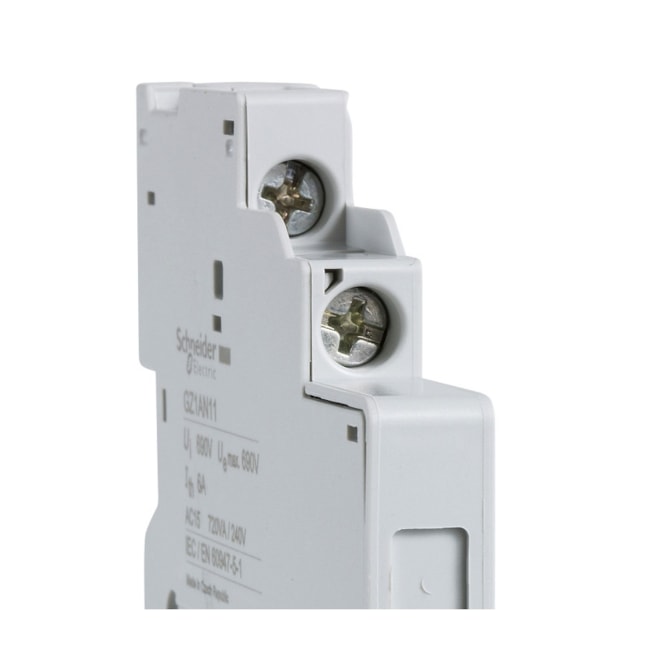

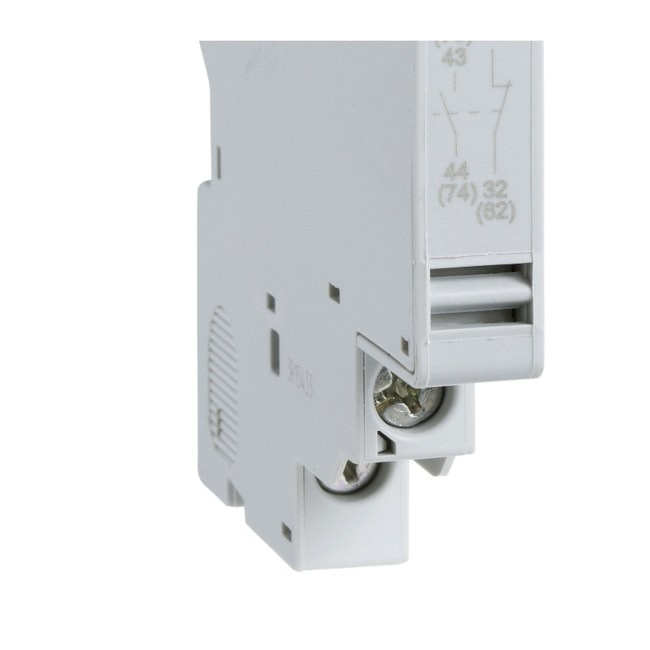

Bloco de Contato Auxiliar Lateral para Disjuntor Motor 1NANF GZ1AN11 SCHNEIDER

- O Contato Auxiliar Lateral foi desenvolvido para utilização com Disjuntores Motor;
- Compatível com EasyPact TVS GZ1E Disjuntor;

Medidas:
- Altura: 89 mm;
- Largura: 9,3 mm;
- Profundidade: 66 mm;
- Peso: 0,05 kg;

Informações Complementares:
- Montagem: Lado esquerdo;
- Funcionamento dos Contatos Auxiliares: Instantâneo 1 NA + 1 NF;
- Composição de Contatos de Pólos: 1 NA + 1 NF;
- Tensão de Isolamento Nominal: 690 V para IEC 60947-1;
- Tensão de Operação Nominal: 48 - 690 V CA / 24 - 240 V CC;
- Tensão de comutação mínima: 17 V;
- Corrente térmica ao ar livre convencional: 6 A;
- corrente de comutação mínima: 5 mA;
- Proteção: Fusível gG 10 A;

- Terminais de braçadeiras roscadas:
1 cabo 1 - 2,5 mm² Sólido / 2 cabos 1 - 2,5 mm² Sólido;
1 cabo 0,75 - 2,5 mm² flexível sem ponta do cabo;
2 cabos 0,75 - 2,5 mm² flexível sem ponta do cabo;
2 cabos 0,75 - 1,5 mm² flexível com ponta do cabo;
1 cabo 0,75 -1,5 mm² flexível com ponta do cabo;
- Potência de funcionamento nominal em VA:
- 300 VA a 48 V CA-15 - Elétrica durabilidade: 70000 ciclos;
- 400 VA a 690 V CA-15 - Elétrica durabilidade: 70000 ciclos;
- 500 VA a 110?127 V CA-15 - Elétrica durabilidade: 70000 ciclos;
- 500 VA a 500 V CA-15 - Elétrica durabilidade: 70000 ciclos;
- 650 VA a 440 V CA-15 - Elétrica durabilidade: 70000 ciclos;
- 720 VA a 230?240 V CA-15 - Elétrica durabilidade: 70000 ciclos;
- 850 VA a 380?415 V CA-15 - Elétrica durabilidade: 70000 ciclos;
- Potência de funcionamento nominal em W:
- 120 W a 240 V CC-13 - Elétrica durabilidade: 70000 ciclos;
- 140 W a 110 V CC-13 - Elétrica durabilidade: 70000 ciclos;
- 140 W a 24 V CC-13 - Elétrica durabilidade: 70000 ciclos;
- 180 W a 60 V CC-13 - Elétrica durabilidade: 70000 ciclos;
- 240 W a 48 V CC-13 - Elétrica durabilidade: 70000 ciclos;
- Modelo: GZ1AN11;
- Marca: SCHNEIDER.

* Imagens meramente ilustrativas.
